1.5 Определение эдс для источников питания [2, c. 24]

Значения ЭДС генераторов с P_ном до 100 МВт:

E1=E2=E3=E4=1,08 о.е.

Значение ЭДС системы:

Е5=1,0 о.е.

Значение ЭДС для обобщенных нагрузок:

Е9=Е10=Е11=E12=E13=0,85 о.е.

2. Вычисление периодической слагающей тока кз в начальный момент времени

.1 Преобразование схемы замещения

Сопротивления х₉, х₁₀, х₁₁, х₁₂, х₁₃, х₁₇, х_18, х₁₉, х₂₀, х₂₁, х₂₂, х₂₃ учитывать не будем, так как нагрузки Н9, Н10, Н11, Н12, Н13 находятся за трансформаторами. Также не будем учитывать сопротивление реактора х_8, так как ток через него протекать не будет. Преобразование схемы замещения будем вести, используя правила последовательного и параллельного сложения, и преобразования треугольника в звезду.

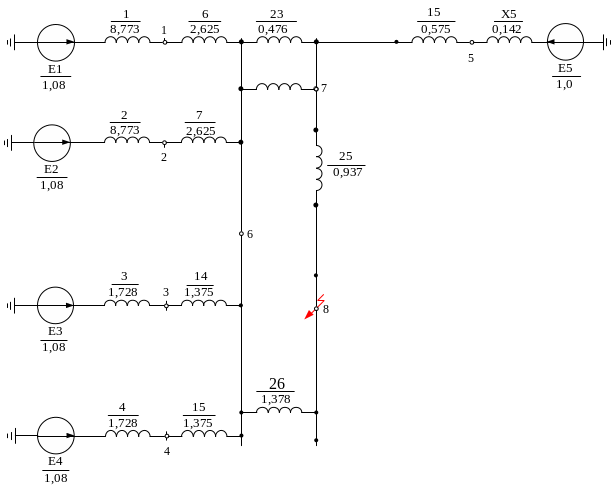

Рисунок 2.1 - Исходная схема замещения

Сложим последовательные сопротивления х₁ и х₆:

.

Сложим последовательные сопротивления х₂ и х₇:

.

Сложим параллельные сопротивления х₂₇ и х₂₈:

.

Эквивалентируем ЭДС:

.

Сложим последовательные сопротивления х₃ и х₁₄:

.

Сложим последовательные сопротивления х₄ и х₁₆:

.

Сложим параллельные сопротивления х₃₀ и х₃₁:

.

Эквивалентируем ЭДС:

.

Сложим параллельные сопротивления х₃₃ и х₃₀:

.

Эквивалентируем ЭДС:

.

Сложим параллельные сопротивления х₂₃ и х₂₄:

.

Сложим последовательные сопротивления х₄ и х₁₆:

.

После проведённых преобразований схема замещения будет выглядеть следующим образом:

Рисунок 2.2 - Промежуточная схема замещения

Преобразуем треугольник сопротивлений х₃₅, х₂₆, х₂₇ в звезду сопротивлений х₃₇, х₃₈, х₃₉:

,

,

.

После преобразования треугольника в звезду схема замещения примет вид:

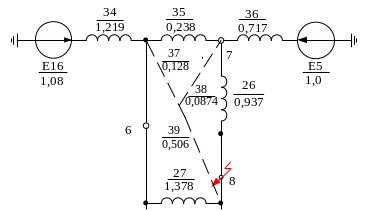

Рисунок 2.3 - Промежуточная схема замещения

Сложим последовательные сопротивления х₃₃ и х₃₆:

.

Сложим последовательные сопротивления х₃₅ и х₃₇:

.

После этого схема замещения примет следующий вид:

Рисунок 2.4 - Промежуточная схема замещения

Сложим параллельные сопротивления х₄₀ и х₄₁:

.

Эквивалентируем ЭДС:

.

Сложим последовательные сопротивления х₄₁ и х₃₈:

.

Рисунок 2.5 - Расчетная схема замещения

Определяем периодическую слагающую тока КЗ, о.е. [2, c. 24]:

.

Пересчитаем ток из относительных единиц в именованные, кА:

.

где I_п0* - периодическая слагающая тока КЗ, о.е.;

Мощность КЗ в о.е. равна току КЗ в о.е. [3, c. 21]:

.

Пересчитаем мощность из относительных единиц в именованные, MB·A:

.

3. Определение ударного тока

.1 Составление схемы замещения, в которой элементы системы представлены активными сопротивлениями [3, c. 25]

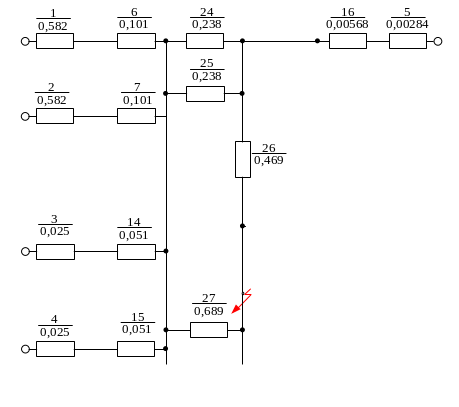

Рисунок 3.1 - Схема замещения с активными сопротивлениями

3.2 Определение параметров данной схемы замещения

Для нахождения активных сопротивлений воспользуемся отношением x/r [2, c. 25; 4, с. 672]

: x/r=50; G1, G2: x/r=15; G3, G4 x/r=70; T1, T2: x/r=26; T3, T4: x/r=27; T5, T6: x/r=25; АT ВН x/r=101, НН x/r=90; LR: x/r=80; W1: x/r=2; W2: x/r=2; W3: x/r=2; Н9, H10, H11, H12, Н13: x/r=2,5.
