Алгоритм розрахунку глибини розмиву в неоднорідному незв’язному ґрунті біля навального берегу за спрощеною методикою
За спрощеною методикою розраховується максимальна глибина розмиву за формулами М.М.Журавльова . При цьому діаметр ґрунту, який підставляється в розрахункові формули приймається наступним чином: при коефіцієнті неоднорідності Sо>0.4 приймається d=Dсер. В протилежному випадку d=D80.
Для
транспортуючого наноси потоку, коли
швидкість потоку
більша нерозмивної, яка знаходиться за
формулою
глибина розмиву визначається за
залежністю:
(25)
- для освітленого потоку, коли
не перевищує значення
глибина розмиву визначається за
залежністю:
, (26)
де Кф, K - відповідно коефіцієнти форми опори і косини підходу потоку;
w - гідравлічна
крупність, яка знаходиться по довідникових
даних, а для крупних часток з діаметром
d>1.5 мм може
бути знайдена за формулою
(значення d підставляється
в метрах);
n1, n2 - показник степеня параметра переносу наносів, який визначається відповідно за формулами
,
, (27)
де
,
- придонні швидкості зважування, які
визначаються згідно залежностей
.
(28)
У формулах (25 – 26) ширина опори приймається рівною ефективній.

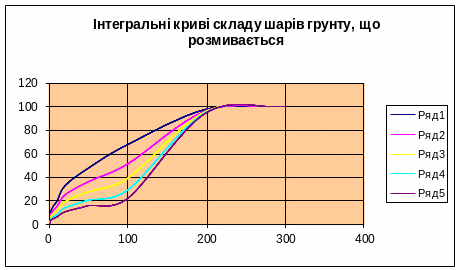

Рис.1 – Інтегральні криві складу шарів грунту, що розмиваються
Висновок.

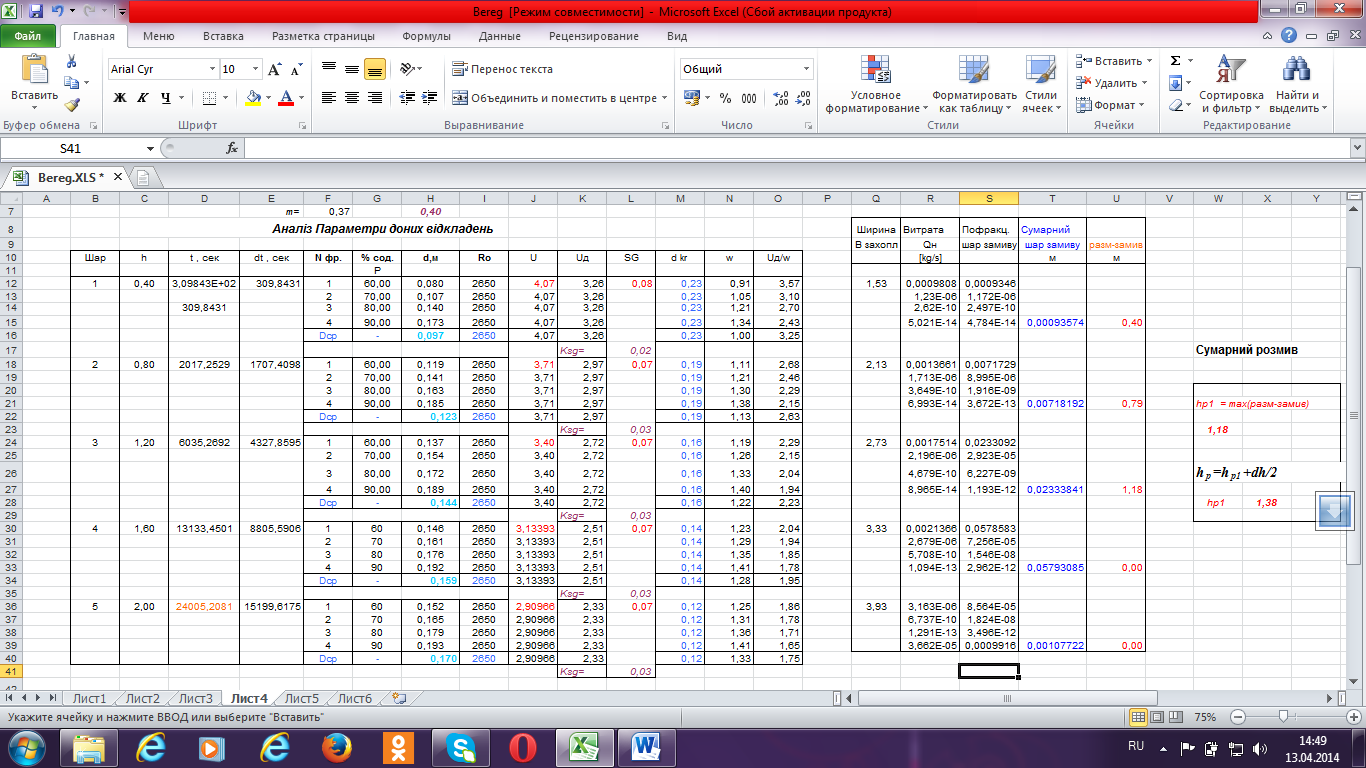

Аналіз Параметри доних відкладень
Визначення швидкостей біля споруди

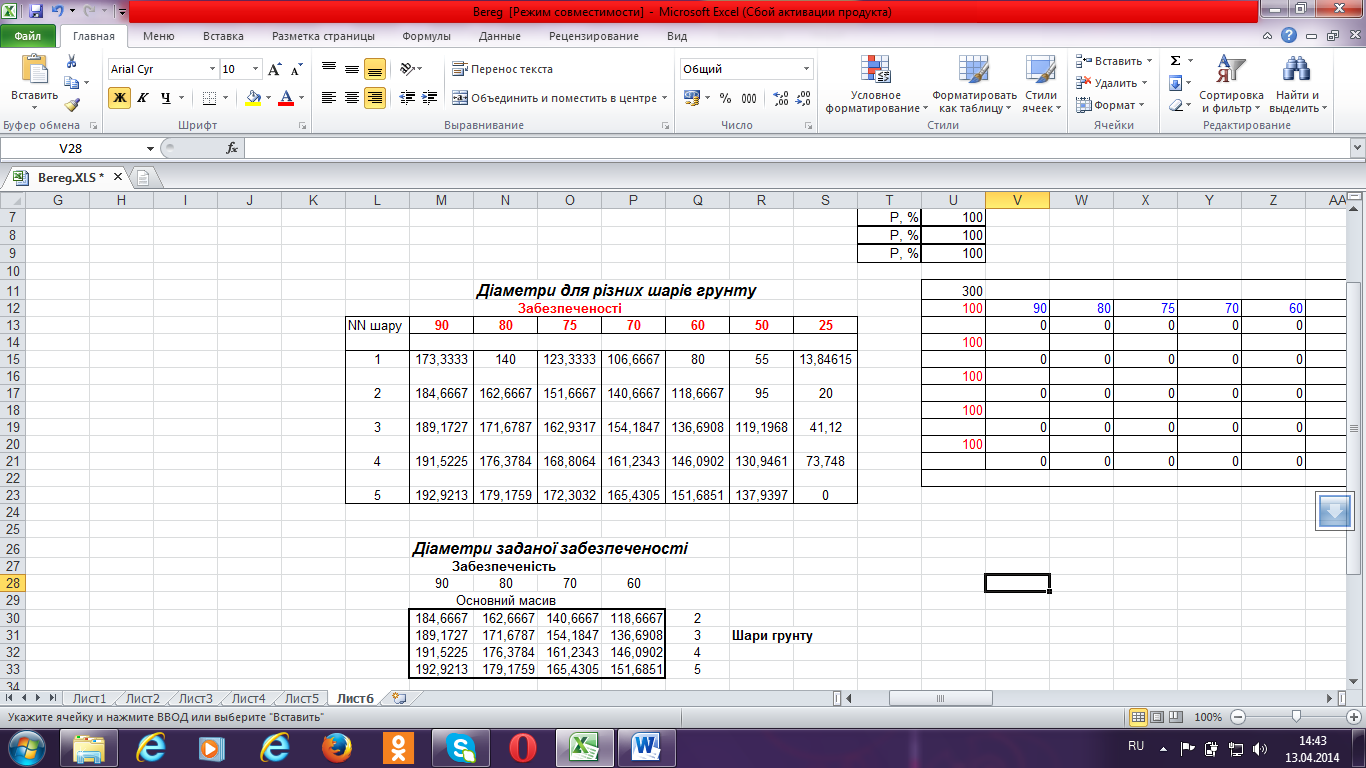

Діаметри для різних шарів грунту
