2.5 Визначення ціни поділки циліндричного рівня по рейці

Суть визначення ціни ділення циліндричного рівня полягає в тому, що один і той же вертикальний кут β'' вимірюють за допомогою рівня і за допомогою рейки (рис.30).

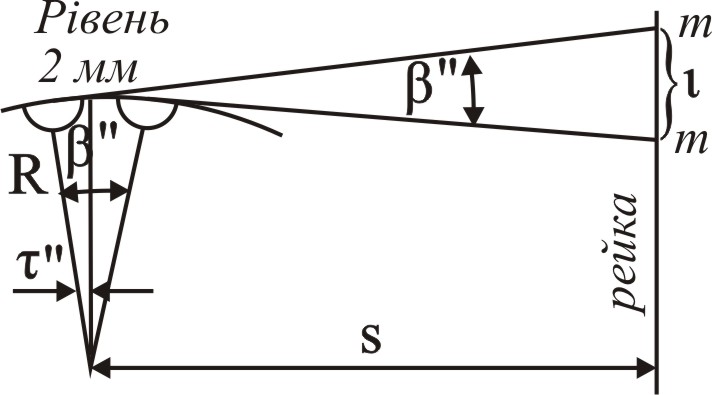

Рис.2.5.1. Визначення ціни ділення рівня

При виконані вимірювань за допомогою рівня величину кута β'' обчислюють за формулою

, (5)

а при вимірювані за допомогою рейки величину кута β" обчислюють за формулою

. (6)

Прирівняємо ці два рівняння, тобто

, (7)

звідки

. (8)

У формулах β" – вертикальний кут; τ'' – ціна ділення рівня; п – кількість півділень рівня; l – відрізок рейки, який відповідає вертикальному куту β"; ρ'' - величина кута, яка відповідає одному радіану, виражена в секундах.

Положення середини і довжину бульбашки циліндричного рівня можна визначити за різницею відліків взятих з рівня лівого (л) і правого (п) кінців, тобто = л – п. Різниця положень середини бульбашки рівня дає величину його переміщення (п) в півділеннях рівня. Різниця двох відліків з рейки є лінійною величиною відрізка рейки ℓ = m₂ – m₁.

Приклад. Нехай із чотирьох прийомів був отриманий відрізок рейки в ½ мм ℓ=160, число півділень рівня дорівнює 168,44, а віддаль від рейки до нівеліра s=50,21 м, або в півділеннях 100,42, тоді

3,''9. (9)
