3.14. Перевірка і виправлення сітки ниток

2. Одна із ниток сітки повинна бути перпендикулярною до осі обертання нівеліра.

В иконання. Встановлюють рейку на дерев'яний кілочок і відстані від нівеліра 20-30 м та наводять на неї зорову трубу (рис.2.4.5). Навідним (мікрометреним) гвинтом плавно повертають зорову трубу за азимутом та слідкують за відліком. Якщо при цьому відлік по рейці горизонтальної нитки не буде змінюватися, то умова виконана. В інших випадках виконують виправлення.

Виправлення. Знімають кришку в окулярній частині зорової труби. Відпускають гвинти, що скріплюють блок сітки ниток з зоровою трубою і повертають його так, щоб відлік по рейці не змінювався. Після виправлення ставлять кришку на місце.

Рис. 2.4.5. Спостереження за відліком

На рис.2.4.6 приведений скляний круг на якому вигравірувана сітка ниток. Як бачимо, сітка ниток буває не одного виду. Цей скляний круг кріпиться в блоці при допомозі гвинтів 4, який називають блоком сітки ниток. Сам блок кріпиться до зорової труби закріпними гвинтами, розташованими паралельно трубі і на рисунку їх не видно.

Рис.2.4.6. Вид скляного круга сітки ниток і його кріплення

Перевірка і виправлення осі циліндричного рівня нівеліра (перевірка головної умови)

3. Вісь циліндричного рівня повинна бути паралельною візирній осі зорової труби.

Виконання перевірки. На місцевості закріплюють дві точки А і В на відстані одна від другої приблизно 70...80 м. Встановлюють нівелір на середині між точкам А і В та рейки на кілочки в цих точках і знімають відліки а₁ і b₁ (рис.2.4.7, а).

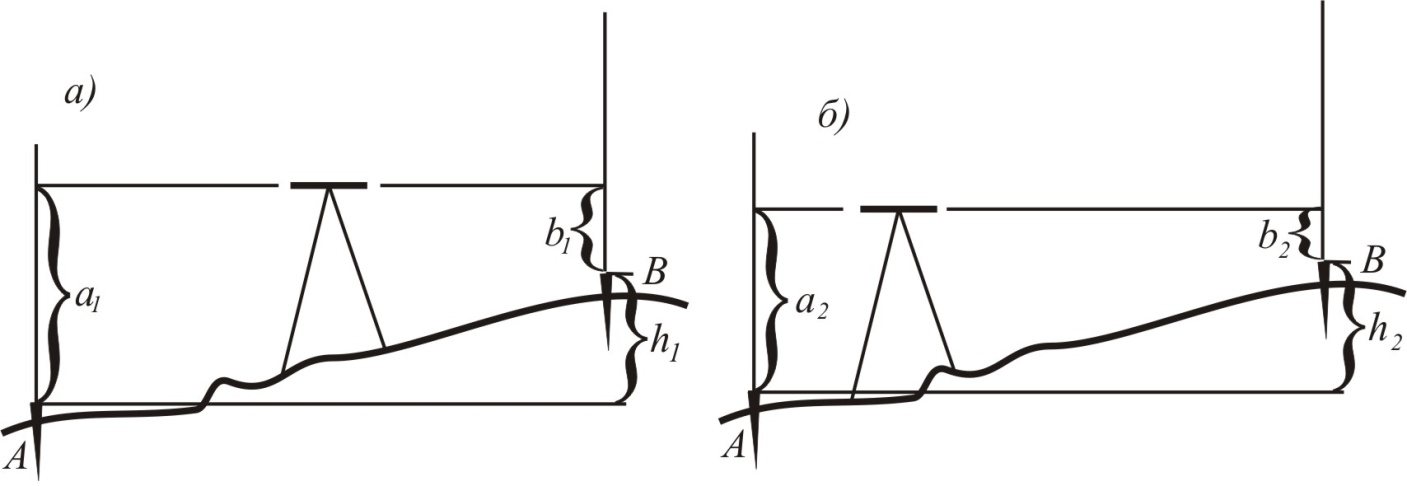

Рис.2.4.7. Нівелювання:

а) при рівності плеч; б) при нерівності плеч

Обчислюють перевищення: від відліку задньої рейки віднімають відлік передньої рейки, тобто

h₁ = a₁ - b₁ . (3)

Переносять нівелір ближче до задньої рейки так, щоб відстань до неї була приблизно 5...10 м (рис. 27, б). Приводять його в робоче положення, знімають відліки по задній і передній рейках та обчислюють перевищення за формулою

h₂ = a₂ - b₂ . (4)

Обчислюють похибку за непаралельність осі циліндричного рівня до візирної осі зорової труби за формулою

x = h₂ - h₁. (5)

Якщо х £ 4 мм, то умова виконана, якщо х > 4 мм, то виконують виправлення.

Одержані результати аналізують. Якщо нівелір знаходиться на середині між рейками, то відліки будуть мати однакові похибки. При різ­ниці цих відліків похибки знищуються і перевищення буде дійсним. Коли нівелір знаходиться ближче до однієї з рейок, то відлік на ній буде мати маленьку похибку, а якщо нівелір знаходиться від рейки на більшій віддалі, то і похибка цього відліку буде більшою. На цій основі вважають, що відлік b₂ відрізняється від справжнього на похибку x. Безпомилковий відлік b₀ обчислюють за формулою

b₀ = b₂ + x. (5)

Виправлення. За допомогою елеваційного гвинта середню нитку сітки встановлюють на відлік b_о. В цьому випадку бульбашка циліндричного рівня зійде з нуль-пункту. Повертають виправні гвинти циліндрично­го рівня так, щоб бульбашка його стала в нуль-пункт. Перевірку повторюють з метою переконання про те, що умова виконана.
