2.3 Система відліку нівеліра
На рис.2.3.1, б приведено поле зору труби де чітко видно рейку з поділками. Кожний дециметр підписаний. Відліки з рейки знімають за середньою ниткою сітки ниток труби. Відлік з рейки – це кількість ділень рейки які відлічені від нуля рейки до середньої нитки сітки ниток труби. Оскільки труба нівеліра показує обернене зображення предмету, то та кількість ділень, яка є в полі зору труби зверху до середньої нитки називається відліком з рейки. В нашому випадку відлік становить 1250 мм. Кожна поділка на рейці дорівнює 10 мм, а людина здатна визначати на око десяту її частини. Відліки з рейки знімають до міліметрів, а тому він складається з чотирьох чисел.
Рис. 2.3.1 Вид рейки в полі зору труби
2.4 Перевірки нівеліра н-3
Перед тим, як виконати перевірки нівеліра необхідно його привести в робоче положення. Порядок дій при приведенні нівеліра в робоче положення:
прикріплюють нівелір до штатива за допомогою станового гвинта;
наводять зорову трубу на світлий фон і повертають окулярне кільце в ту чи іншу сторону добиваються чіткого зображення сітки ниток;
наводять зорову трубу на рейку, користуючись при цьому мушкою труби, та повертають гвинт кремальєри в ту чи іншу сторону добиваються чіткого зображення рейки;
приводять бульбашку круглого рівня в нуль-пункт.
З
Рис.2.4.1. Круглий рівень
а допомогою піднімальних гвинтів підставки нівеліра приводять вертикальну вісь нівеліра в прямовисне положення (рис.2.4.1). Для виконання цієї дії потрібно подивитися на бульбашку круглого рівня і з'ясувати на проти якого піднімального гвинта вона розташована. Це положення бульбашки свідчить про те, що вона займає по висоті саме високе місце, а тому слід покрутити цей піднімальний гвинт в ту чи іншу сторону до тих пір поки бульбашка займе положення на проти іншого гвинта, або стане в нуль-пункт (рис.2.4.2).На рис. 2.4.2 бульбашка встановилася на проти піднімального гвинта 1. Після повертання його бульбашка перемістилася в положення 2 на проти піднімального гвинта 2. Після цього повертаючи піднімальний гвинт 2 бульбашка зайняла положення 3. Коли покрутили піднімальний гвинт 3, то бульбашка перемістилася в нуль-пункт. Це говорить про те, що нівелір приведений в робоче положення .
Р
ис.2.4.2.
Приведення бульбашки круглого рівня в
нуль-пункт
1. Вісь циліндричного рівня повинна бути перпендикулярна до осі обертання нівеліра.
Дану перевірку можна виконувати двома способами.
Перший спосіб.

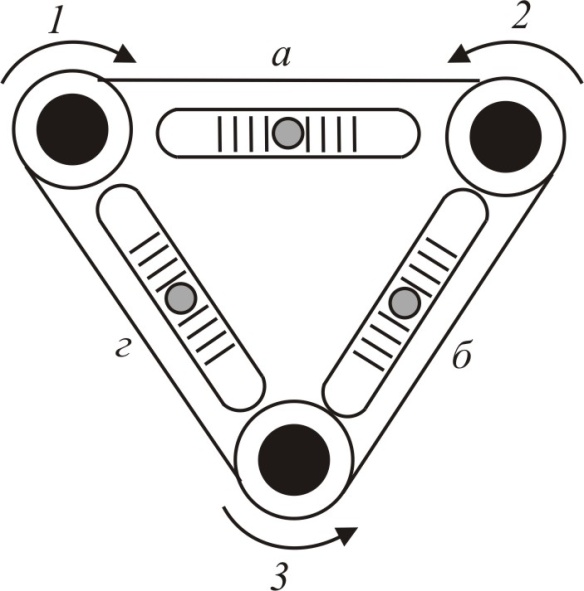

Виконання. Найпростіший спосіб перевірки даної умови полягає в наступному. Циліндричний рівень геодезичного приладу встановлюють в положення а та при допомозі піднімальних гвинтів 1 і 2, повертаючи їх в різні сторони, приводять бульбашку на середину (рис.2.4.3).
Рис.2.4.3. Перевірка циліндричного рівня
Після цього встановлюють циліндричний рівень в положення б і повертаючи третій піднімальний гвинт в ту чи іншу сторону приводять бульбашку в нуль-пункт. Після цього встановлюють циліндричний рівень в положення г. В цьому положенні бульбашка повинна бути в нуль-пункті тому, що верх площини за напрямком піднімальних гвинтів 1 і 3 знаходиться горизонтально. Дійсно коли приводили бульбашку в нуль-пункт в положеннях а і б, то піднімальні гвинти 1 і 3 встановилися на одній висоті тому, що вони є вершинами рівностороннього трикутника. Якщо бульбашка змістилася з нуль-пункту то при допомозі виправних гвинтів циліндричного рівня її приводять на середину.
Другий спосіб.

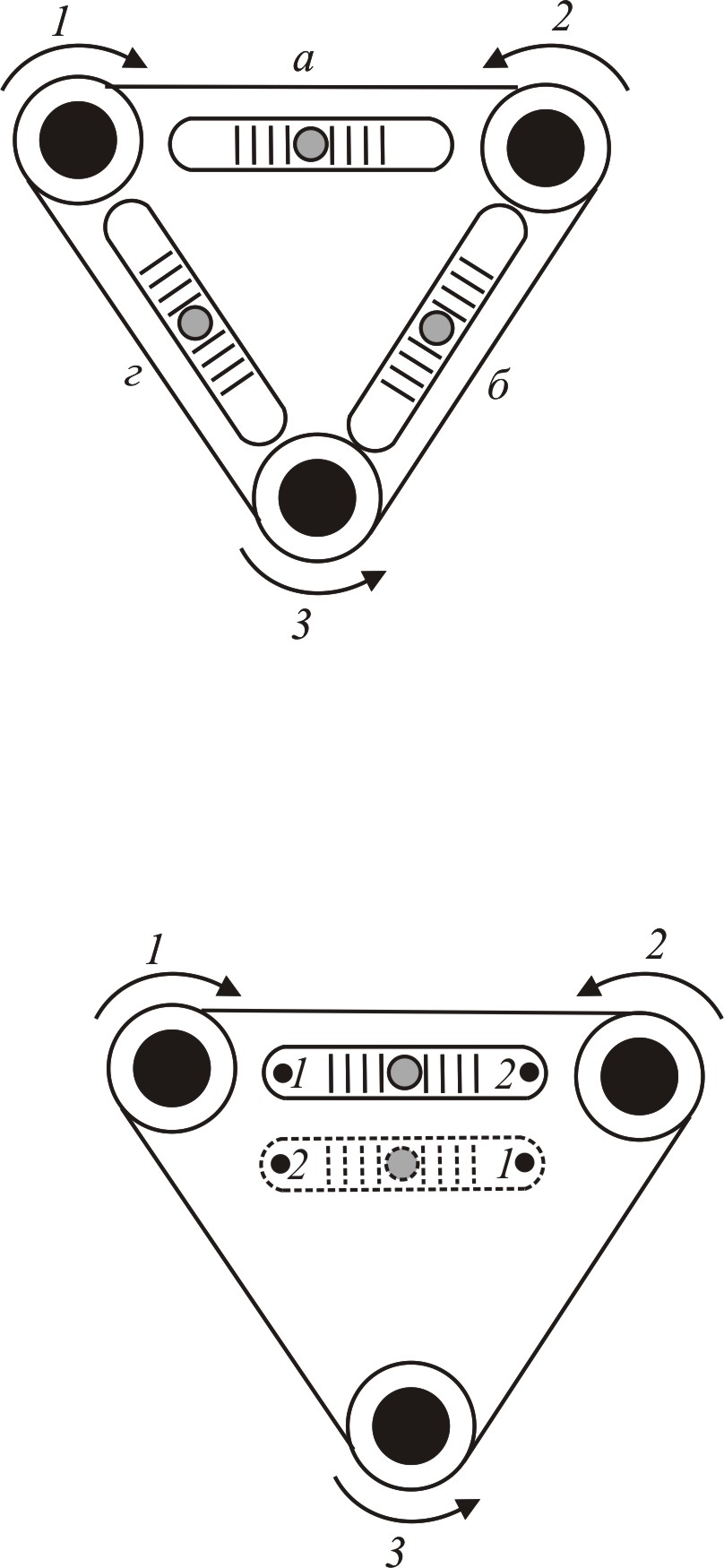

Виконання. Встановлюють циліндричний рівень за напрямом двох піднімальних гвинтів 1 і 2 та повертають їх в різні сторони приводять бульбашку рівня на середину положення рівня 1 і 2 (рис.2.4.4).
Рис. 2.4.4. Приведення бульбашки рівня на середину
Повертають нівелір на 180° і спостерігають за бульбашкою рівня. Якщо бульбашка рівня осталась на середині, то умова виконана, положення рівня зафіксоване пунктиром. Коли бульбашка рівня відхилилася від середини більше ніж на 2 поділки, то виконують виправлення.
Виправлення. Виправними гвинтами циліндричного рівня повернулась бульбашку до середини на половину дуги відхилення. Після цього перевірку виконують заново.
