2.1 Будова та призначення нівеліра н-3
Нівелір Н-3 – точний нівелір з циліндричним рівнем і елеваційним гвинтом. Середня квадратична похибка визначення висоти точки на 1 км ходу складає не більше 3 мм (рис.2.1.1).

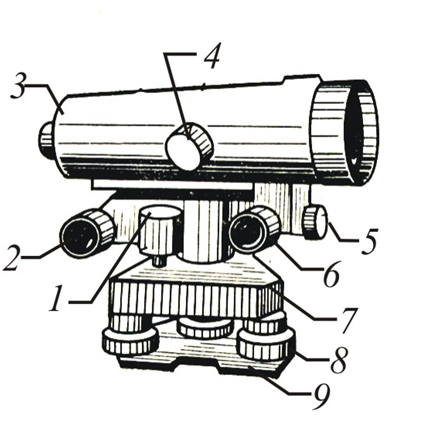

Рис.2.1.1. Нівелір Н3:
1-круглий рівень, 2-елеваційний гвинт, 3-зорова труба нівеліра, 4-гвинт кремальєри, 5-закрепний гвинт зорової труби нівеліра, 6-мікрометерний гвинт зорової труби нівеліра, 7-підставка нівеліра, 8-піднімальні гвинти підставки нівеліра, 9-пружинна пластинка
Нівелір Н-3 (рис.2.1.1, а) складається із двох основних частин: підставки (тригера), в якій повертається циліндрична вісь, і горизонтальної опорної площадки із зоровою трубою 3 з внутрішнім фокусуванням і збільшенням 30×. Фокусування труби виконується при допомозі кремальєри 4. До труби прикріплений контактний циліндричний рівень і закритий металевою кришкою. Елеваційний гвинт 2, який служить для приведення кінців бульбашки циліндричного рівня в контакт. Зображення кінців бульбашки через систему призм 1, 1′, 2 і лінзи 3 та передається в поле зору труби. Завдяки лінзи в полі зору труби нівеліра видно одночасно обидва кінці рівня, розрізаного за вертикальною віссю (рис.2.1.2, а).
Рис.2.1.2. Контактний рівень з призмовою системою:
а) поділ рівня на дві частини ;
б) приведення половинок рівня в контакт
Перед тим, як зняти відлік з рейки повертають в ту чи іншу сторону елеваційний гвинт і добиваються суміщення його кінців (приводять в контакт рис.2.1.2,б). Завдяки цьому візирна вісь зорової труби приводиться в горизонтальне положення. Після цього спостерігач знімає відліки з рейки. Нівелір Н-3 є малогабаритним і вагою 2 кг без футляра (рис.2.1.1, а). Він має закріпний гвинт 5 і мікрометерний гвинт 6 та круглий рівень 1 для приведення його в робоче положення.
2.2 Основні технічні характеристики нівеліра н-3 Технічні характеристики нівелірів
-
Марка
Нівеліра
Збільш. труби
Найменша від-
даль візування, м
Ціна ділення рівня (сек. на 2 мм)
Ціна ділення
барабана, мм
Ср.кв. похибка
на 1км ходу,,мм
при
трубі
″
круглого
″
Н-2
НС-2
Н-3
НС-3
НС-4
НТ
НТС
НЛС
Коni-007
Koni-025
Koni-050
Ni-B3
40
40
30
30
30
20
20
20
31,5
20
16,18
28,32
2,0
2,0
2,0
2,0
2,0
1,5
1,5
2,0
2,2
1,5
0,8
5,0
10
-
15
-
-
45
-
-
-
-
-
-
5
5
5
5
10
10
10
10
8
8
20
8
0,05
-
-
-
-
-
-
-
0,05
-
-
-
1
2
4
4
8
15
15
30
2
2-3
5-10
2
