Теодоліти

1.1 Будова та призначення теодоліта т30

Теодоліт – геодезичний прилад, який призначений для вимірювання горизонтальних і вертикальних кутів, віддалей за допомогою ниткового віддалеміра з точністю (відносна похибка 1:300). Теодоліти по точності підрозділяють на три групи:

І група: теодоліти високоточні оптичні, призначенні для вимірювання горизонтальних і вертикальних кутів в планових геодезичних мережах тріангуляції і полігонометрії 1 і 2 класів з точністю 0,5'' і 1'' та позначаються Т05 і Т1.

ІІ група: теодоліти точні оптичні, які призначенні для вимірювання горизонтальних і вертикальних кутів в планових геодезичних аналітичних мережах і полігонометрії 1 і 2 розрядів з точністю 5'' і 10'' та позначаються Т5 і Т10.

ІII група: теодоліти технічної точності оптичні, які призначенні для вимірювання горизонтальних і вертикальних кутів в планових геодезичних мережах теодолітних і тахеометричних ходах, маркшейдерських роботах на поверхні і під землею з точністю 15'', 20'' і 30'' та позначаються Т15, Т20 і Т30 (табл.1).

Теодоліт Т30 призначений для вимірювання горизонтальних і верти­кальних кутів у теодолітних і тахеометричних ходах, а також для виконан­ня топографо-геодезичних робіт на місцевості.

Особливості теодоліта Т30 такі: система вертикальної осі повторю­вальна; відліки по кругах виконують за індексом на око з точністю до 0,1' поділки ( 1' ); можливе центрування теодоліта над точкою за допомогою зорової труби.

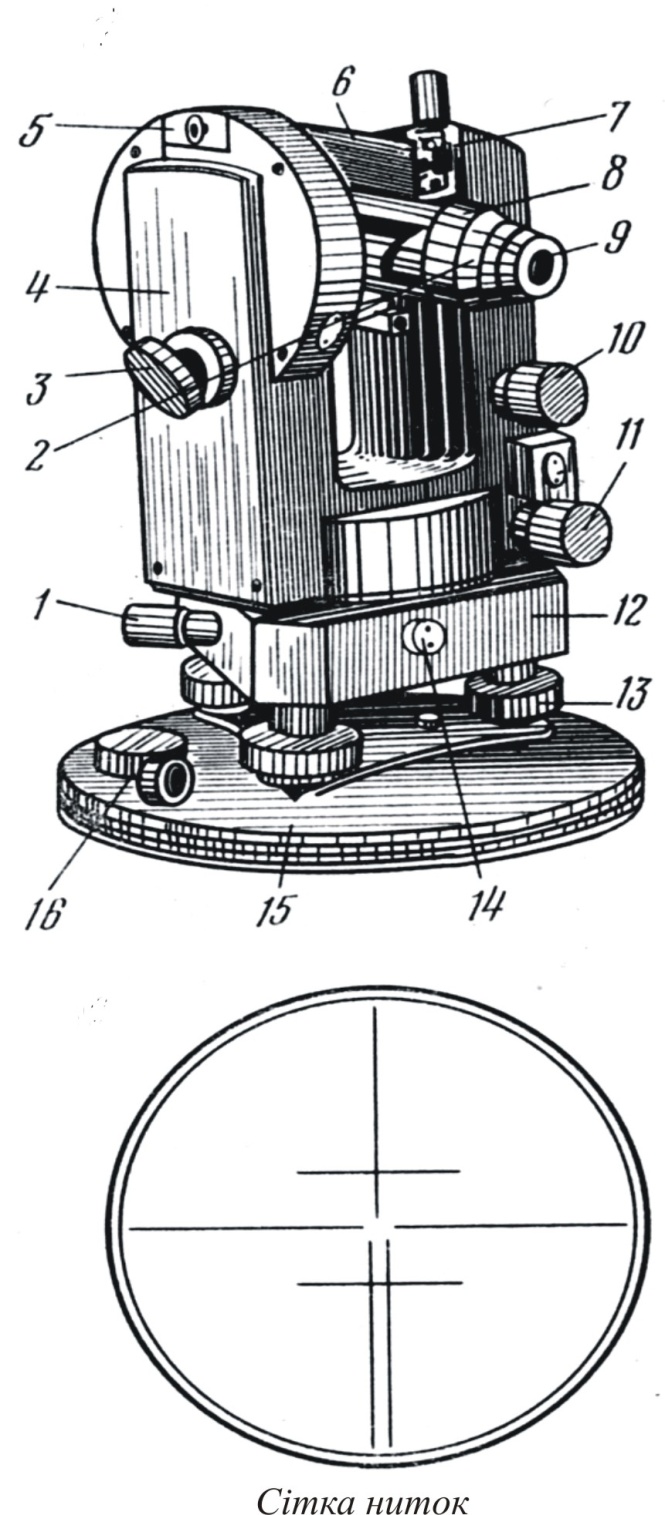

Рис.1.1.1 Теодоліт Т30:

1 – навідний гвинт горизонтального круга; 2 – окуляр мікроскопа; 3 – дзеркало для освітлення шкали мікроскопа; 4 – бокова кришка; 5 – паз для кріплення бусолі; 6 – рівень при трубі; 7 – виправні гвинти рівня; 8 – ковпачок; 9 – діоптричне кільце окуляра; 10 – навідний гвинт зорової труби; 11 – навідний гвинт алідади горизонтального круга; 12 – підставка; 13 – піднімальні гвинти; 14 – втулка; 15 – основа

Рис. 1.1.2 Кріплення бусолі:

1 – закріпний гвинт;

2 – кронштейн;

3 – гвинт аретира

1.2 Основні технічні характеристики теодоліта т30 Технічна характеристика теодолітів

Таблиця 1

П а р а м е т р и	Марка теодоліта
	Т2	Тheo 010	Т5	Т30
Зовнішній діаметр оправи об'єктива, мм	46	64	46	38
Фокусна віддаль об'єктива, мм	250	135	220	150
Збільшення Поле зору	25х 1°30'	31х 1°,2	27х 1°30'	20х 2°
Найменша границя фокусування, м	1,5	2,0	2,0	1.0
Діаметр лімба, мм горизонтального вертикального	90 65	84 60	90 70	70 70
Точність відліку	1''	1''	0,1'	1'
Ср. кв. похибка вимір. кута одним прийомом	2''	2''	5''	0,5'
Ціна ділення рівня на ГК	15''	20''	30''	45''
Вага , кг: теодоліту штативу	5,2 5,3	5,3 5,6	3,6 5,3	2,0 3,8
Де виготовлено	СРСР	ГДР	СРСР	СРСР

Всі групи теодолітів мають сітку ниток в зоровій трубі для вимірювання віддалей від теодоліту до будь-якої точки з точністю відносної похибки при допомозі ниткового віддалеміра і рейки встановленій в цій точці.

Вимірювання горизонтальних і вертикальних кутів виконують при побудові геодезичних мереж, прокладанні полігонометричних, теодолітних і висотних ходів, виконані топографічних знімань і рішенні багатьох задач інженерної геодезії.
