13. Лабораторні вимірювання
В електротехнічних лабораторіях необхідно проводити перевірку теплових та електромагнітних розчіплювачів, автоматичних вимикачів, для чого в схемі на спрацьовування використовуються змінний опір R, завдяки якому змінюється напруга на трансформатори напруги в первинній обмотці, а на вторинній обмотці через трансформатор струму підключається вимірювальний прилад амперметр, завдяки якому вимірюється навантажувальний струм і вказується струм спрацьовування. В схемі прийняті наступні умовні позначення
QS – ручний вимикач; ТА i TV – відповідно трансформатори струму і напруги (навантажувальний); SF - автоматичний вимикач, який випробовується; КК1…КК3 – теплові розчіплювачі; KV1…KV3 – електромагнітні розчіплювачі.
220 В

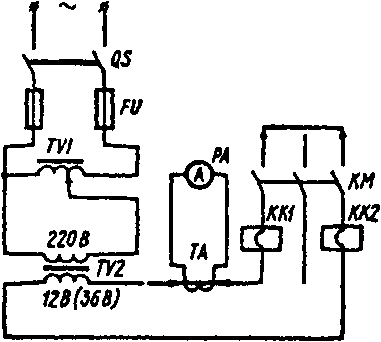

Рис. Схема для випробування теплових реле: QS - ручний вимикач; FU - запобіжник; ТV1 - автотрансформатор; ТV2 і ТА - відповідно трансформатори напруги (навантажувальний) і струму; КМ - контакти магнітного пускача; КК1, КК2 - нагрівальні елементи теплового реле
14.Технічна документація енергослужби підприємства
Для кращої організації експлуатації енергетичного обладнання і впровадження системи планово-запоб іжного ремонту і технічного Обслуговування електрообладнання в енергетичних службах господарства повинна вестись відповідна технічна документація. Всю документацію можна розділити на три групи: документація обліку наявності і стану електрообладнання, по обслуговуванню і налагодженню енергетичного обладнання.
Технічна документація першої групи включає журнали обліку електрообладнання, освітлювальних приладів і внутрішніх проводок, споживання електроенергії, захисних засобів з техніки безпеки, а також журнали вимикань і перерв в електропостачанні, реєстрації виробничого інструктажу з техніки безпеки і перевірки знань персоналу з ПТЕ і ПТБ.
До другої групи відноситься документація по обслуговуванню і ремонту енергетичного обладнання. Це в першу чергу річні і квартальні графіки технічного обслуговування та ремонту енергетичного обладнання (додатки ) і оперативний журнал електромонтера. Оперативний журнал електромонтера є основним документом по оформленню виконання робіт в електроустановках до 1000 В.
Документація по налагодженню енергетичного обладнання належить до третьої групи. Це в основному протоколи вимірювань, налагодження і випробувань, а саме: вимірювання опору розтікання струму основних заземлювачів;
вимірювання опору перехідних контактів кола захисних заземлюючих пристроїв (перевірка наявності кола між заземлювачем і заземленими елементами);
перевірка повного опору петлі «фаза - нуль», вимірювання опору ізоляції проводів, кабелів, електродвигунів;
випробування силового кабеля підвищеною напругою; випробування автоматичних вимикачів, контакторів і електромагнітних пускачів;
налагодження електродвигунів.
В додатках наводимо зразки актів огляду заземлюючих пристроїв та протоколи випробування високовольтного обладнання та силових кабельних ліній, які повинні знаходитись в документації енергетичної служби ТОВ «Максим».
