9. Автоматизація технологічних процесів

Для зволоження та зниження температури повітря виробничих приміщень у ТОВ «Максим» використовують зволожувачі, що входять в склад вентиляційного обладнання або окреме обладнання зволоження. В комплект вентиляційного обладнання входить зволожувач, який розбризкує воду в припливному вентиляторі. При цьому припливне повітря по команді від двохпозиційного регулятора зволожується до необхідних значень.

Принцип роботи зволожувача (рис.) такий: вода під тиском заповнює зволожувачі до певного рівня, що регулюється системою зволоження. Електродвигун приводить в рух конус зволожувача. Вода що знаходиться в баці на певному рівні, під дією відцентрової сили піднімається тонкою плівкою по внутрішній поверхні конуса зволожувача і через отвори в конусі розтікається по диску. Дрібні водяні краплі зриваючись з диска і перемішуючись з повітрям, утворюють водяний пил. Уловлювачі крапель служать для збирання великих крапель води та рівномірного радіального поширення зволоженого повітря.

Рис. Зволожувач: 1 – фільтр; 2 – бак; 3 – конус зволожувача; 4 – водозбірник; 5 – сепаратор; 6 – кришка; 7, 8 – уловлювачі крапель; 9 – гак для підвішування; кожух; 11 – електродвигун.

Принципова електрична схема управління установкою зволоження повітря (рис. ) передбачає "Ручний" та "Автоматичний" режими керування, які задаються перемикачем SA.

В "Автоматичному" режимі керування управління зволоженням виконується в залежності від величини відносної вологості повітря в приміщенні, яка контролюється датчиком В (гігристорного типу) регулятора вологості А. Так коли вологість повітря в приміщенні нижче уставки спрацювання А, його контакт буде замкнутий, попаде під напругу котушка проміжного реле KV. Замикаючий контакт проміжного реле подасть напругу на котушку реле часу КТ і електромагнітний клапан подачі води Y. В свою чергу замикаючий контакт КТ миттєво замкне коло котушки магнітного пускача КМ, ввімкнуться електродвигуни зволожувачів.

Коли вологість повітря в приміщенні відповідатиме уставці А, його контакт розімкнеться, обезживиться котушка KV. Реле KV обезживить реле часу КТ і електромагнітний клапан Y, припиниться подача води на зволожувачі. З витримкою часу необхідною для видалення залишків води з зволожувачів контакт КТ вимкне магнітний пускач КМ, електродвигуни зволожувачів зупиняться.

В "Ручному" режимі керування зволожувачами виконується не від команд регулятора вологості, а шляхом переведення перемикача SA з положення "О" в положення "Р" і навпаки.

Підготовка установки до роботи та захист силових кіл від коротких замикань здійснюється за допомогою автоматичного вимикача QF1. Автоматичні вимикачі QF2 та QFn забезпечують необхідну кількість працюючих зволожувачів та захищають електродвигуни конкретного зволожувача.. Захист кіл керування при виникненні в них коротких замикань здійснюється запобіжником FU1. Cигналізація про подачу напруги на щит керування та про роботу зволожувачів здійснюється відповідно сигнальними лампами HL1, HL2.

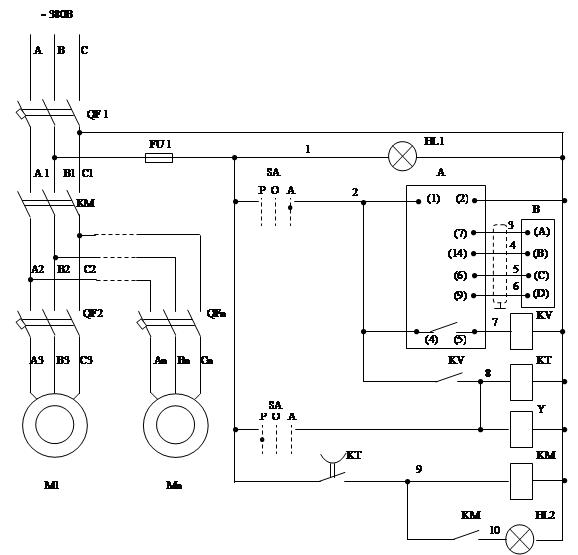

Рис.. Принципова електрична схема керування обладнанням зволоження повітря
