6. Графік планово-запобіжного ремонту, аналіз його виконання

В наведенному графіку показана періодичність по технічному обслуговуванні та ремонту електротехнічного обладнання. Вказано найменування видів ремонту, профілактичні випробування та обладнання, яке підлягає відповідному обслуговуванню.

Показано виконання робіт по місяцях відповідних видів робіт в діючих електроустановках.

Технічні дані силового електрообладнання

Найменування технологічного устаткування	Кількість	Рн кВт	Тип електродвигуна	Ін А	nн хв-1	ККД %	cos φн	Мпус Мн	Ммін Мн	Ммах Мн	Іпуск Ін
Насос перекачки стоків	3	ЗО	АИР180М4УЗ	56,9	1470	92	0,87	1,7	1,5	2,7	7,0
Вентиляційна система припливна	2	0,37 2,2	АИР71А6УЗ АИРЗОL4УЗ	1,31 5,0	915 1400	65 81	0,65 0,83	2,0 2.1	1,6 1,6	2,2 2,2	4,5 6,5
Вентиляційна система витяжна	4	0,37	АИР71А6УЗ	1,31	915	65	0,65	2,0	1,6	2,2	4,5
Насос дренажний	2	1,1	АИР80В6УЗ	3,05	920	74	0,74
Вентиляційна система витяжна	1	0,25	АИРбЗВ6УЗ	1,04	860	59	0,62	2,0	1,6	2,2	4,0
Таль	2		Комплектно	0,85 0,08
Вентиляційна система припливна	1	0,75	АИР80А6УЗ	2,26	920	70	0,72	2,0	1,6	2,2	4,5

7. Технологічне і електричне обладнання виробничого обє'кта

В наведеній таблиці показано найменування технологічного устаткування для приводу технологічного обладнання, такого як, вентиляційне, насосних установок, електричної талі. Вказується кількість електродвигунів, їх номінальна потужність в Квт, тип електродвигуна та приводяться основні технічні дані, які вказані в відповідній таблиці.

8.Внутрішні силові і освітлювальні електропроводки

Внутрішньою електропроводкою називають сукупність розміщених всередині будівель і споруд ізольованих проводів, шнурів і кабелів із усіма належними до них ізоляційними опорами, підтримувальними конструкціями, кріпильними виробами, ізоляційними втулками, ізоляційними та стальними трубами тощо.

За способом виконання внутрішні електропроводки ділять на відкриті та сховані.

Відкриті електропроводки прокладають по поверхні стін, стель і перегородок, по фермах, балках та інших конструктивних елементах будівель і споруд, на тросах, струнах або спеціальними проводами. Проводи, шнури і кабелі в цих проводках кріплять до поверхонь цвяхами, дюбелями, скобами на ізоляційних опорах (ізоляторах, роликах, клинцях), в металевих або ізоляційних трубах тощо. Відкриті електропроводки можуть бути стаціонарними, переносними, пересувними.

Сховані електропроводки прокладають у підлотах, стелях, стінах і перегородках (під штукатуркою, в каналах будівельних конструкцій, лотках тощо). Виконують їх незахищеними проводами і кабелями, прокладеними в трубах (ізоляційних, ізоляційних з металевою оболонкою, стальних), а також спеціальними проводами.

За призначенням розрізняють електропроводки силові й освітлювальні.

Вид електропроводки, марку та спосіб прокладання проводів або кабелів вибирають залежно від призначення, цінності та архітектурних особливостей будівлі, умов навколишнього середовища, характеристики електроприймачів. вимог техніки безпеки, протипожежних правил

Для стаціонарних електропроводок застосовують переважно проводи і кабелі з алюмінієвими жилами. Використовувати такі проводи і кабелі не можна для приєднання до електротехнічних пристроїв, встановлених безпосередньо на віброізольованпх опорах; внутрішнього монтажу щитових пристроїв. (панелі, пульти, шафи, ящики): зарядки освітлювальної арматури; в електропроводках вибухонебезпечних зон класів В-І і В-Іа тощо. У цих випадках застосовують проводи і кабелі тільки з мідними жилами.

У приміщеннях, розміщених на горищах будівель, відкриті електропроводки виконують проводами і кабелями з мідними жилами. Проводи і кабелі з алюмінієвими жилами допускається використовувати в електропроводках горищних приміщень будівель з неспалимими перекриттями — при відкритому прокладанні в стальних трубах або схованому в неспалимих стінах і перекриттях та виробничих будівель сільськогосподарського призначення із спалимими перекриттями — при відкритому прокладанні їх в стальних трубах з усуненням можливості проникнення пилу, всередину рубах з усуненням можливості проникнення пилу всередину труб і з’єднувальних коробок.

Для живлення переносних і пересувних електроприймачів застосовують шнури та гнучкі кабелі ; мідними жилами, спеціально для нього призначені, з урахуванням можливих механічних дій. Всі жили цих провідників повинні бути в загальній оболонці, обплетені або мати загальну ізоляцію.

Оболонки та ізоляція проводів і кабелів повинні відповідати способу прокладки і умовам навколишньої о середовища. Ізоляція повинна виповідати номінальній напрузі електромережі. Нульові робочі провідники повинні мати ізоляцію, рівноцінну ізоляції фазних

Вибір виду електропроводки, марки та способу прокладання проводів або кабелів, площа поперечного перерізу струмоведучих жил приводиться в даній літературі.

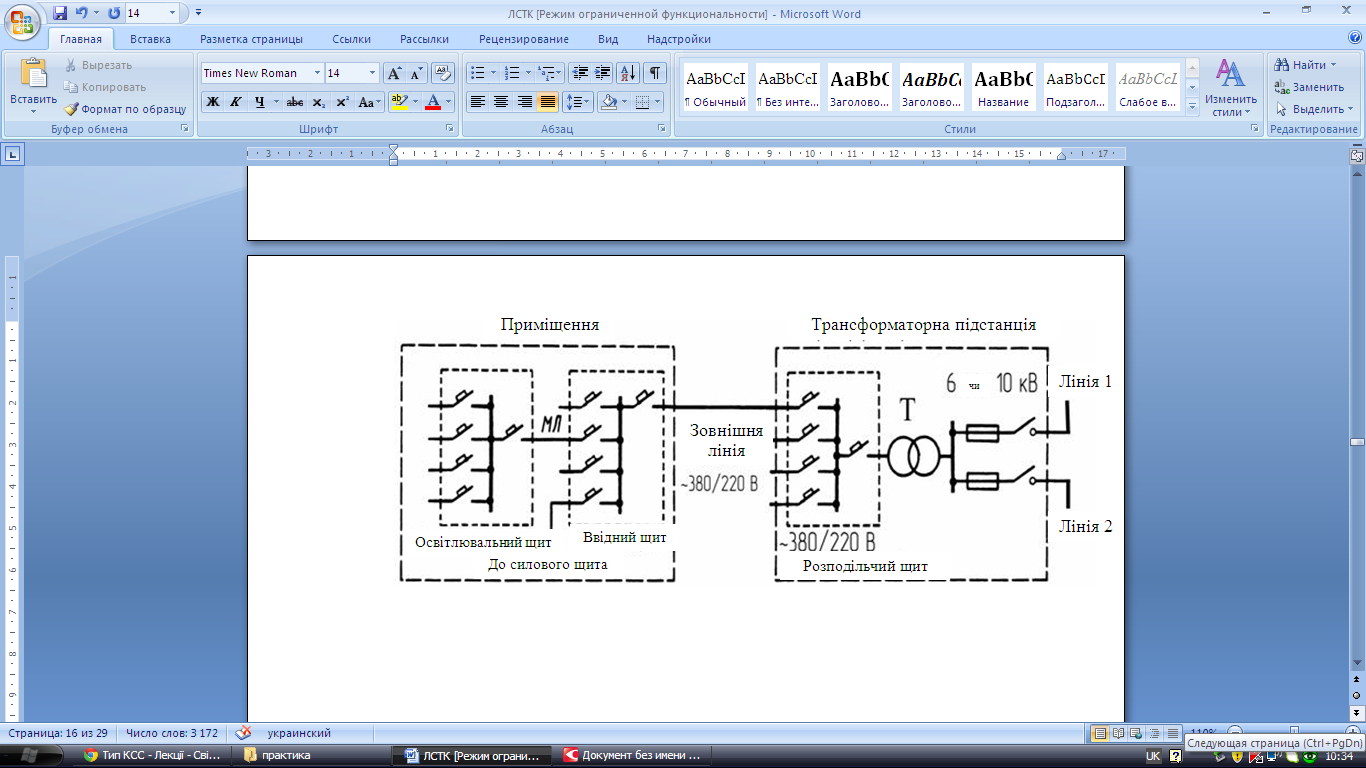

Рис. Схема освітлювального щита

На рисунку представлена типова схема підключення освітлювального щита для підключення освітлювального навантаження. Живиться він від розподільчого щита 380/220 В, який отримує живлення від трансформаторної підстанції. В залежності від кількості підключених споживачів вибирається відповідний тип щита з необхідною кількістю автоматичних вимикачів.
