33.4.2 Drawing Limits (Лимиты рисунка)
По умолчанию это формат A3 (420 х297)мм, но пользователь может выбрать и другой формат, например, А4. Для задания границ рисунка необходимо:
выбрать пункт меню Формат и команду Лимиты рисунка.
2. с клавиатуры ввести значение левого нижнего угла рисунка 0,0 и нажать клавишу Enter;
Specify lower left corner or [ON/OFF] <0.0000,0.0000>:
3. ввести значение правого верхнего угла, например, 210, 297 и нажать клавишу Enter.
Specify upper right corner <210.0000,297.0000>:
4.щелчком левой клавиши выбрать пункт меню View (Отображение), а затем Zoom (Масштаб) \ АН (Все).
33.4.3 Загрузка типов линий
Для загрузки типов линий необходимо выполнить следующие действия:
выбрать пункт меню Формат (Format);
выбрать команду Тип линии (Linetype);
в открывшемся диалоговом окне Менеджера типа линий (Linetype Manager)щелкнуть на кнопке Загрузка (Рис. 33.3).

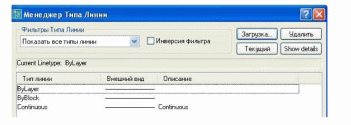

Рисунок 33.3 - Диалоговое окно Менеджера типов линий
Рисунок.
33.4
- Диалоговое окно Перезагрузки типов
линий
Щелкнуть на кнопке ОК в диалоговом окне Менеджера типов линий.
33.4.4 Установка слоев
Чертеж, создаваемый в системе AutoCAD, организован в виде набора слоев. Слой рисунка можно сравнить с листом прозрачной кальки, изображение на котором может иметь свой тип линий и цвет.
Для создания или настройки системы слоев используется команда меню Format\Layer (Формат\Слой) и диалоговое окно Layer Proporties Manager (Рис. 36.4.4.1).
Рисунок. 33.5 - Диалоговое окно менеджера слоёв
Новый слой можно создать, если щелкнуть на пиктограмме New Layer, или выбрав эту же команду из контекстного меню.
При создании нового слоя необходимо указать (Рис. 33.6):

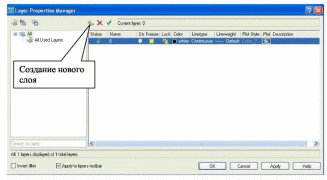

Рисунок. 33.6 - Создание новых слоев
имя слоя (Name);текущий цвет слоя (Color);
текущий тип линий слоя (Linetype);
характеристики слоя.
Указываются следующие характеристики слоя:
включен или выключен; выключенный слой невидим;
заморожен (Freeze in all viewports); замороженный слой невидим и не может быть выбран, т.е. не может редактироваться;
закрыт (Lock); закрытый слой видим, но не доступен для редактирования.
Слои могут включаться/выключаться, редактироваться независимо друг от друга. В конкретный момент времени работа ведется только с одним - текущим слоем.
33.4.5 Вспомогательные режимы рисования
К вспомогательным режимам рисования относятся:
сетка, шаг которой по умолчанию равен 10 мм (ввод и вывод на экран последовательным нажатием функциональной клавиши F7 или клавиши GRID);
ОРТО (Включение и выключение последовательным нажатием функциональной клавиши F8 или клавиши ORHO в строке состояния). При включенном режиме вычерчиваются только вертикальные и горизонтальные линии;
привязка (Включение и выключение последовательным нажатием функциональной клавиши F9 или клавиши SNAP). Если режим включен, то курсор перемещается по узлам сетки.
Контрольные вопросы:
Для чего предназначен система программы AUTOCAD?
Какими возможностями обладает AUTOCAD?
Опишите последовательность создания нового чертежа
Что находится внизу в сводной панели AUTOCAD?
Какими командами в панелях, вы ознакомились?
Что должен знать начинающий пользователь?
