33.2 Запуск системы AutoCad и завершение работы
Для
запуска системы необходимо выбрать
меню \Пуск\Программы\
Autodesk\
AutoCAD
и
запустить AutoCAD.
Можно
выбрать указателем мыши на поле рабочего
стола
ярлык программы
и дважды щелкнуть левой кнопкой мыши.

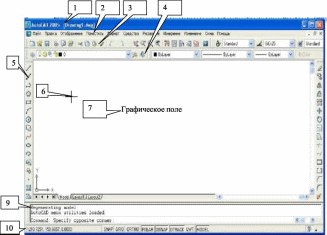

Рисунок. 33.1 - Главное окно AutoCAD
После запуска главное окно AutoCAD состоит из следующих частей (Рис. 33.1):
заголовка окна с указанием имени редактируемого чертежа (файла);
системы падающих меню;
стандартной панели инструментов;
строки свойств объектов; здесь указаны основные параметры рисования список слоев, цвет объектов, тип линии и другие;
панелей инструментов; здесь сосредоточены кнопки команд рисования, редактирования, проставления размеров и другие (панели могут быть сгруппированы вместе, а могут располагаться, как показано на Рис. 33.1);
курсора мыши, показывающего текущую позицию на чертеже;
графического поля;
информационного поля, где приведен список выполненных команд в хронологическом порядке (информационное поле появляется на экране только после нажатия клавиши F2);
командной строки, где задаются с клавиатуры команды и параметры;
строки состояния, в левом углу которой показываются текущие координаты курсора мыши в относительных единицах.
Графический экран снизу обрамляют кнопки вкладок Модель (Model), Лист1 (Layout1), Лист2 (Layout2). Эти вкладки используются при переключении между пространствами модели и листа. Треугольные кнопки слева от вкладок позволяют передвигаться по вкладкам в обоих направлениях. Справа от вкладок расположена горизонтальная линейка прокрутки для графического экрана. По умолчанию активной является вкладка Модель (Model).
Для
завершения работы выбрать меню Файл\Выход
,
комбинацию клавиш Alt-F4
или щелкнуть на кнопке
Закрыть.
33.3 Команды системы AutoCad 2005
Управление системой AUTOCAD заключается в задании команд для выполнения. Существует три способа ввода команд:
с помощью падающих меню;
с помощью панелей инструментов;
ввод в командной строке.
Необходимо понимать, что это три разных способа запуска одной команды. Например, команда рисования линий может запускаться с помощью меню Рисование\Линия, с помощью панели инструментов Рисование и с помощью команды line в командной строке.
После ввода команды или её опций на клавиатуре необходимо нажать клавишу <Enter>.
Если в ответ на запрос Команда: (Command:) нажать клавишу <Enter>, то AutoCAD повторит вызов предыдущей команды.
При выполнении команд используется манипулятор "мышь".
Если какой-либо панели инструментов на экране нет, то щелкнуть правой клавишей на любой панели инструментом и в открывшемся контекстном меню щелчком левой клавиши мыши выбрать нужную панель инструментов.
33.4 Настройка графического редактора AutoCad 2005
33.4.1 Drawing Units (Единицы рисунка)
AutoCAD может работать в двух линейных единицах измерения: в миллиметрах и дюймах, и различных угловых единицах, причем единицы в процессе работы могут меняться. Подробная установка единиц осуществляется в окне Единицы измерения при выборе пункта меню Формат (Format) (рис. 36.4.1).
