Лабораторно-практическая работа № 5 «Проставление размеров на чертеже»

Цель работы: Изучение геометрических построений средствами AutoCAD и команд автоматизированного нанесения размеров.

Оборудование: описание лабораторно-практической работы, пакет программы AutoCAD.

Краткие сведения:

Разделите рабочую область на 4 столбца и 4 строки.

Начертите фигуры так, как показано на рисунке:

Чтобы разделить рабочую область на эти столбцы вам понадобиться функция вспомогательная линия.

Ниже приведены разъяснения к построению некоторых фигур, построение которых более сложно.

Первая фигура чем-то похожа на ручку зонтика. Как видно на рисунке, на её построение ушли 3 отрезка и 3 дуги. Чтобы облегчить работу, то рекомендуется включить режимы ортогональное отслеживание, объектная привязка и объектное отслеживание.

При построении этой фигуры используется отрезки, а затем функцию построения подобия. Сначала я построил внутреннюю фигуру, затем построил подобия всех отрезков ( подобные отрезки выделены одинаковым цветом) и удлинил их. Также как и в предыдущей фигуре для удобства вам понадобятся объектная привязка и объектное отслеживание.

При построении кольца Вы можете подумать что это невозможно, так как построив внутреннее и внешнее кольца вы не найдете способа закрасить пространство между ними. Конечно, создатели этой прикладной программы предусмотрели необходимость кольца в чертежах. Чтобы построить его Вам нужно зайти в пункт Рисование и выбрать функцию Кольцо. Для его построения Вы должны указать сначала внутренний диаметр, внешний диаметр и центр кольца.

Построить «прицел» в принципе не сложное, но если вам нужно построить его поточнее, то лучше построить сначала отрезка, а затем ставить окружность. Чтобы облегчить себе работу включите режимы ортогональное отслеживание, объектная привязка и объектное отслеживание.

Построить треугольник и восьмиугольник легче всего обычным многоугольником.

3.1 Геометрические построения в AutoCAD

В инженерной практике при выполнении чертежей прокладок очень часто встречается построение касательных к окружностям, а также сопряжений -плавных переходов от одной линии к другой, выполненных по дуге окружности.

Для выполнения указанных геометрических построений в AutoCADe используются команды:

• Отрезок с использованием режима объектной привязки Привязать к касательной;

• Окружность с использованием опции tan tan rad (касательная, касательная, радиус);

• Сопряжение (желоб, обод).

Рассмотрим выполнение геометрических построений.

3.1.1 Построение касательных к двум окружностям.

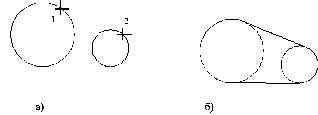

Рисунок 39 - Построение касательных к двум окружностям

Построить касательные к двум окружностям заданных радиусов (Рис. 42). Окружности показаны на Рис. 3.1. а.

40 Создание 2д моделей

40.1 Практическое задание №1. Способы задания точек на плоскости

1

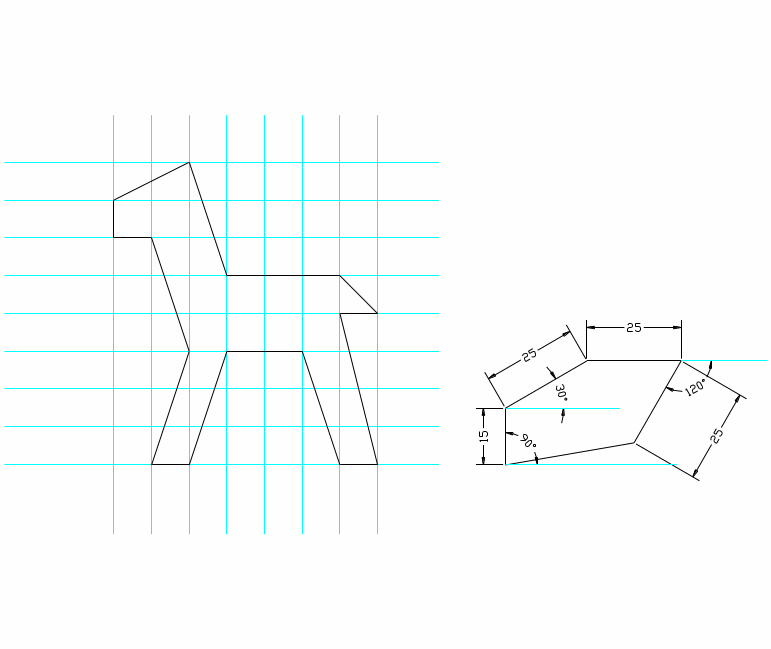

Рисунок 40.1

1. Щелчком мыши.

Для точного задания точек щелчком мыши необходимо настроить сетку и привязку к ней.

Под командной строкой находится находится строка с прямоугольными кнопками режимов: ШАГ (SNAP), СЕТКА (GRID), OPTO (ORTHO), ОТС-ПОЛЯР (POLAR), ПРИВЯЗКА (OSNAP), ОТС-ПРИВ (OTRACK), ВЕС (LWT), МОДЕЛЬ (MODEL).

- щелкните правой кнопкой мыши по кнопке ШАГ (SNAP) и выберите команду Установка (Settings…)

- В открывшемся окне появятся настройки привязки к шагам сетки (Snap) и настройки сетки (Grid). В позиции Snap X, Snap Y, Grid X, Grid Y введите 1. Отметьте галочкой Snap On и Grid On и нажмите ОК.

- Выберите команду Линия (Line ) на панели инструментов и щелкайте мышью по узлам сетки для получения необходимой формы. Нажатием кнопки Enter можно завершить черчение линии.
