2. Компоновка конструктивной схемы сборного перекрытия.

В состав сборного балочного междуэтажного перекрытия входят плиты и их несущие ригели, опирающиеся на колонны.

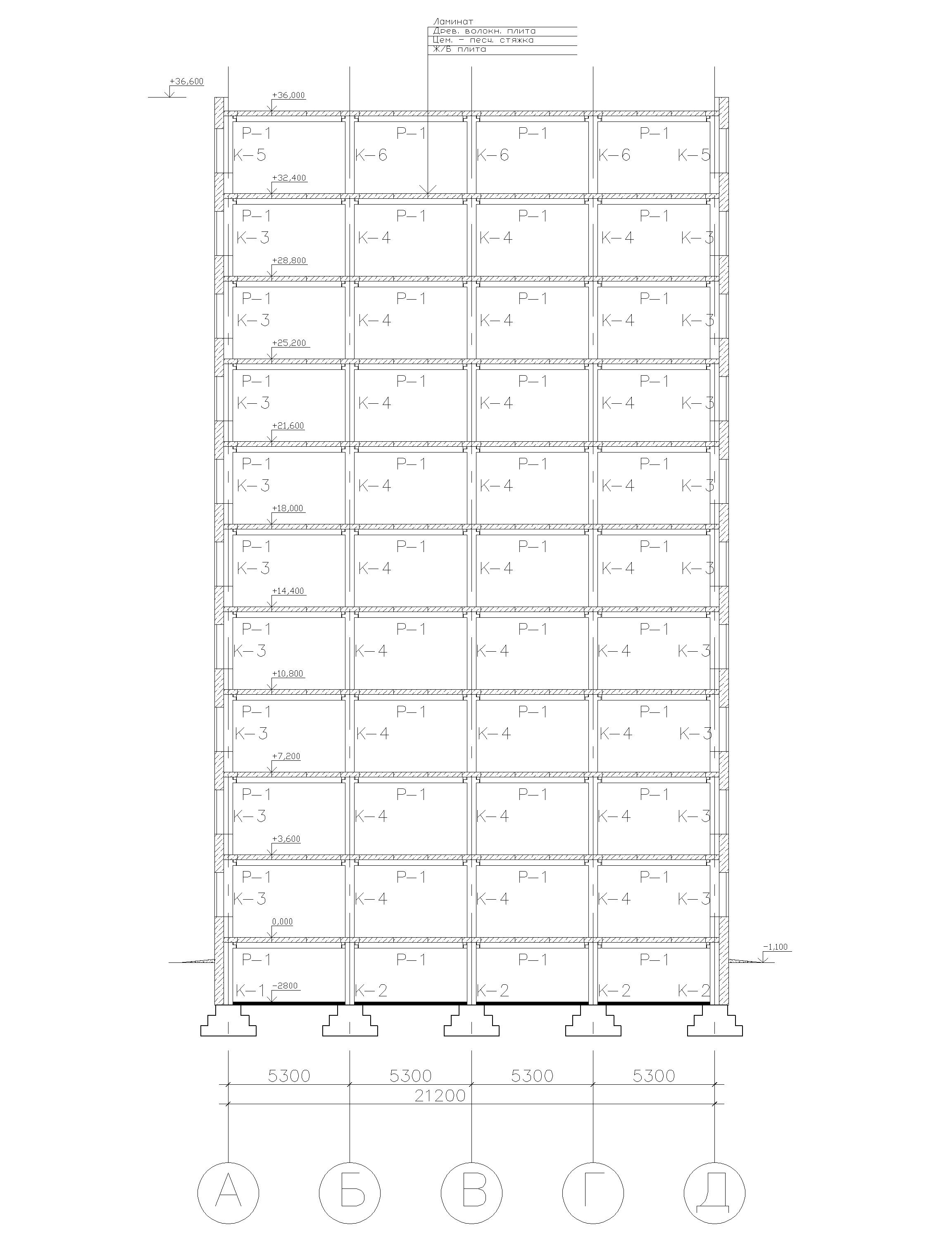

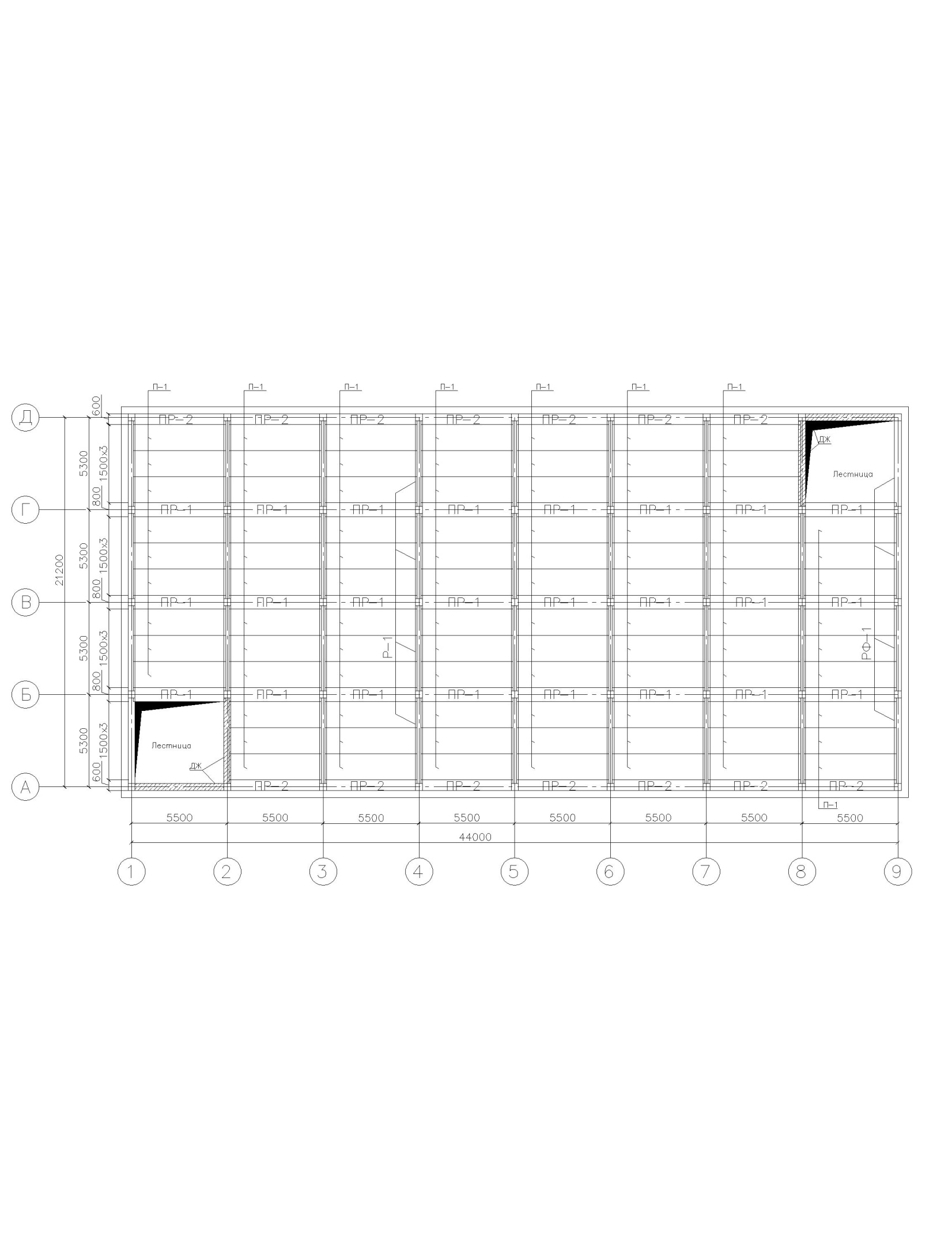

Конструктивная схема перекрытия.

В данном курсовом проекте принимаем следующее:

- конструктивная схема с поперечным расположением ригелей и шагом колонн

(5.5 × 5.3) м;

- ригель таврового сечения шириной b_b = 20 см и высотой h_b = 45 см без предварительного напряжения арматуры (рис.2).

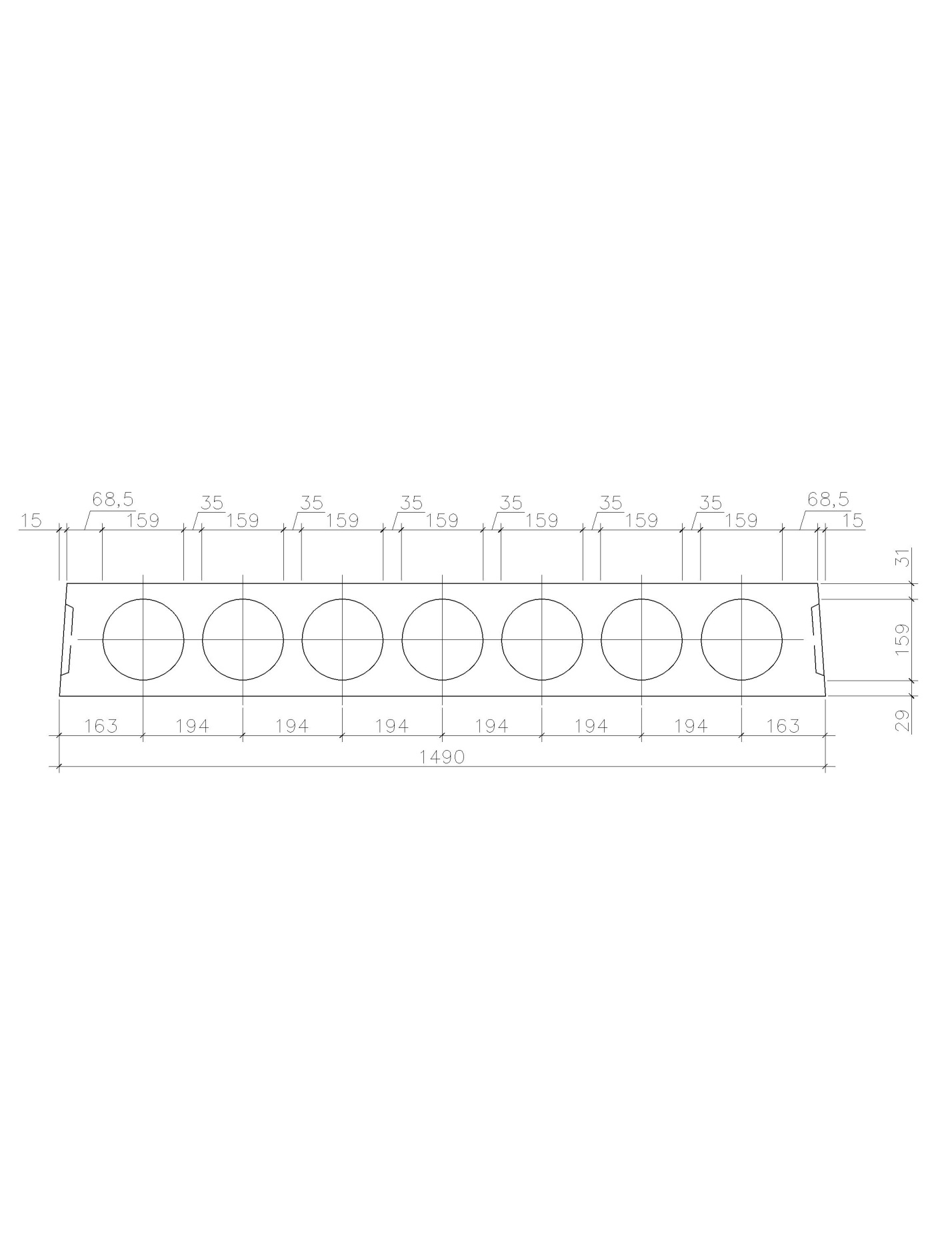

- плиты многопустотные предварительно-напряженные, как более экономичные по расходу стали, высотой 22 см (рис. 2) (ширина расчетной плиты 1,5 м).

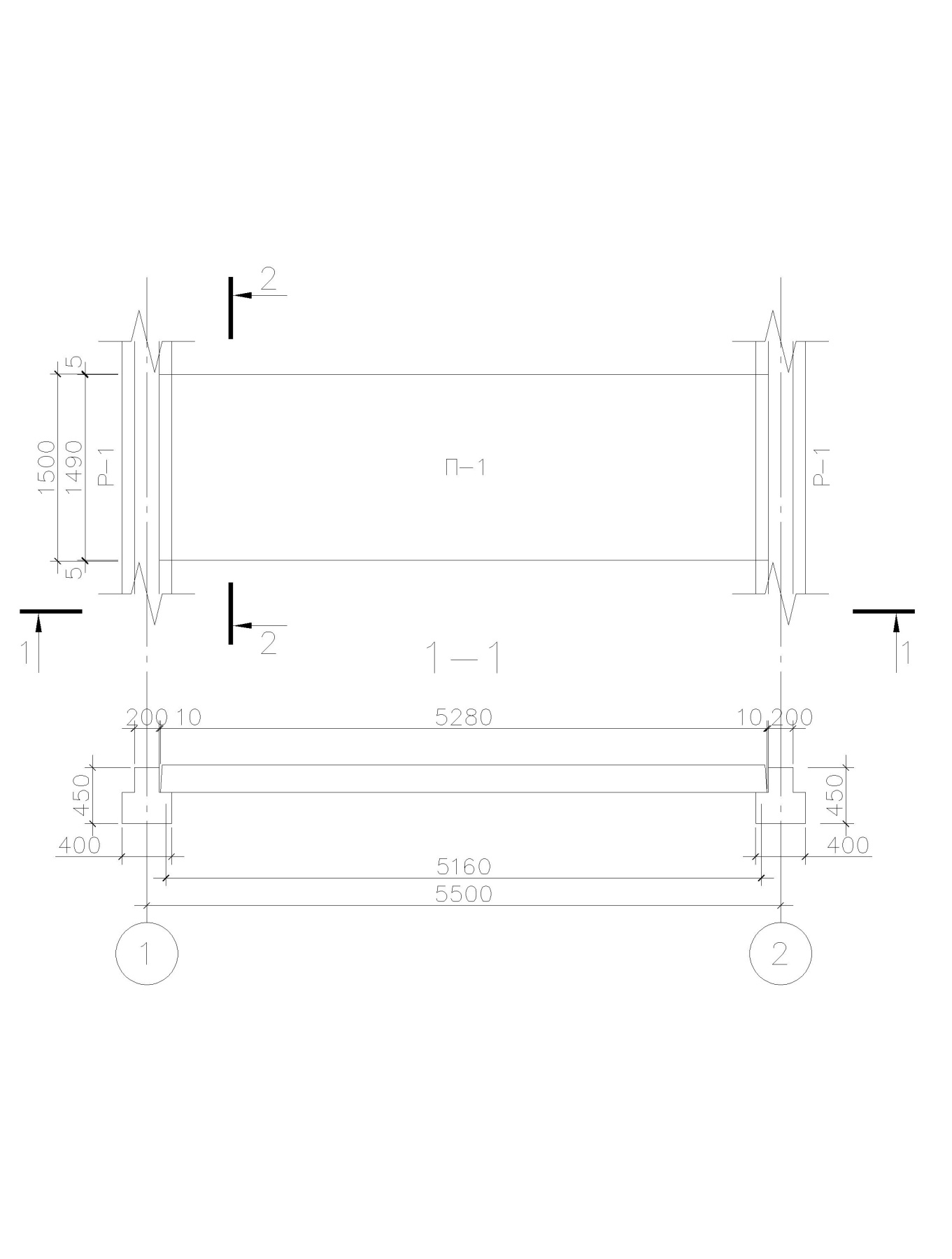

К расчету плиты перекрытия.

3. Расчет и конструирование многопустотной предварительно-напряженной плиты перекрытия.

3.1 Исходные данные Нагрузки на 1 м2 перекрытия

Вид нагрузки	Нормативная нагрузка, кН/м2	Коэффициент надежности по нагрузке,	Расчетная нагрузка, кН/м2
1	2	3	4
Постоянная: Многопустотная сборная плита перекрытия с омоноличиванием швов, δ=220мм Цементно-песчаная стяжка, δ=50 мм, (γ=18 кН/м³) Древ.волокн. плита, δ=12мм (γ=6 кН/м³) Ламинат, δ=8мм (γ=7,5кН/м³)	3,4 0,9 0,072 0,06	1,1 1,3 1,3 1,3	3,74 1,17 0,0936 0,078
Итого постоянная нагрузка g	4,43	-	5,08
Временная: Перегородки, δ=120 мм (приведенная нагрузка длительная) Полезная (из здания) в том числе кратковременная длительная	0,5 3 2 1	1,3 1,2 1,2 1,3	0,65 3,6 2,4 1,3
Итого временная нагрузка	3,5	-	4,25
Полная нагрузка g+	7,93	-	9,33

Нагрузка на 1 п.м. длины плиты при номинальной ее ширине 2.3 м с учетом коэффициента надежности по ответственности здания :

- расчетная постоянная кН/м;

- расчетная полная кН/м;

- нормативная постоянная кН/м;

- нормативная полная кН/м;

- нормативная постоянная и длительная

кН/м.

Материалы для плиты:

Бетон – тяжелый бетон класса по прочности на сжатие В20.

R_b,n=R_b,ser = 15,0 МПа;

R_bt,n=R_bt,ser = 1,35 МПа;

R_b = 11,5 МПа,

R_bt = 0,9 МПа;

коэффициент условия работы бетона .

Плита подвергается тепловой обработке при атмосферном давлении.

Начальный модуль упругости МПа.

К трещиностойкости плиты предъявляются требования 3-ей категории.

Технология изготовления плиты – агрегатно-поточная. Плита подвергается тепловой обработке при атмосферном давлении. Натяжение напрягаемой арматуры осуществляется электротермическим способом.

Арматура:

- продольная напрягаемая А600: R_s,n=R_s,ser = 600 МПа, R_s = 520 МПа, E_s = 2,0 × 10⁵ МПа.

- ненапрягаемая класса A500: R_s = 435 МПа, R_sw = 300 МПа.
