Лабораторна робота №2

Тема: Ознайомитися з будовою основних вузлів токарно-револьверного верстата моделі 1Н318 та налагодження його на обробку заданої деталі.

Мета роботи:

• вивчити конструкцію і методику налагодження токарно-револьверних верстатів для обробки заданої деталі;

• ознайомитися з технічною характеристикою верстата і економічним обґрунтуванням, його застосування при проектуванні технологічних процесів;

1. Перелік обладнання, пристосувань та інструментів:

• верстат моделі 1Н318;

• паспорт верстата;

• набір ріжучих інструментів;

• набір контрольно-вимірювальних інструментів.

2. Технічна характеристика верстата:

• назва верстата – токарно-револьверний;

• модель верстата – 1Н318;

• завод-виробник на якому вироблено верстат – Новочеркаський машинобудівний завод;

• найбільший діаметр оброблювального циліндричного прутка – 18мм;

• частота обертання шпинделя верстата – 100-2800хв^-1;

• потужність електродвигуна головного руху – 2,6кВт.

3. Короткі теоретичні відомості

Токарно-револьверні верстати використовують для виготовлення коротких деталей порівняно невеликого діаметра з окремих заготовок або з прутика в умовах серійного виробництва, для обробки яких вимагається послідовне застосування багатьох різальних інструментів — різців, свердел, зенкерів, розверток, плашок, мітчиків тощо. Головною особливістю токарно-револьверних верстатів є можливість обробки без перезакріплювання заготовки, завдяки чому підвищується точність оброблених поверхонь. Щоб не перезакріплювати заготовку, необхідно мати багатоінструментальний поворотний фіксований пристрій - револьверну головку. Остання за своєю формою нагадує револьверний барабан, що вико­ристовувався в ручній вогнепальній зброї. Завдяки тому, що ко­жен різальний інструмент виставляється на заданий розмір обробки (діаметр та довжину) і фіксується в такому положенні, вдаєть­ся значно підвищити продуктивність праці порівняно з токарно-гвинторізним верстатом.

Розрізняють револьверні верстати з горизонтальною або вертикальною віссю обертання револьверної головки.

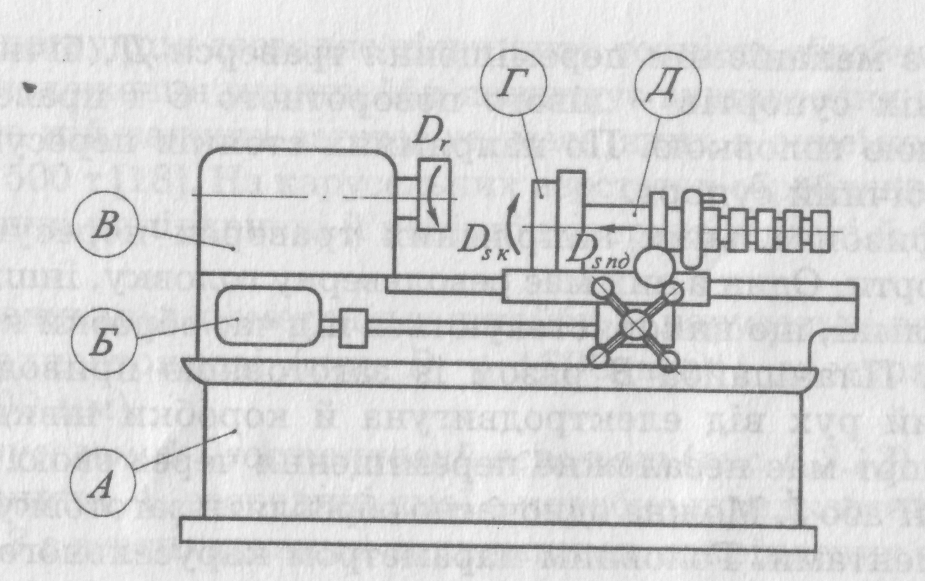

Токарно-револьверний верстат, що показаний на.мал.1., має револьверну головку з горизонтальною віссю обертання. Вер­стат складається з таких найважливіших вузлів: станини А, передньої бабки В, коробки подач Б, супорта Д і револьверної го­ловки Г.

Станина верстата відлита з сірого чавуну.
