    1. Опрацювання результатів досліду

      1. За даними таблиці 1 обчислити внутрішній опір r джерела струму за формулою (3).

      2. Розрахувати ЕРС джерела 1 і 2 для двох значень R1 і R2 згідно формули (2).

      3. Порівняти отримані значення 1 і 2 з показами вольтметра при розімкнутому колі.

      4. Розрахувати середнє значення ЕРС джерела сер.

      5. Обчислити відносну похибку:

.

      1. Всі результати обчислень занести до таблиці 1 і зробити висновки.

Таблиця 1. Результати досліду

, В

R1, Ом

I1, А

U1, В

R2, Ом

I2, А

U2, В

r, Ом

1, В

2, В

сер, В

, %

  1. Висновок Контрольні запитання

  1. Умови існування струму у провіднику.

  2. Що таке сторонні сили? Яка роль джерела струму в електричному колі?

  3. Фізичний зміст електрорушійної сили.

  4. ККД джерела струму.

Лабораторна робота № 6

  1. Тема

Дослідження залежності потужності споживаної лампою розжарювання, від напруги на її затискачах

  1. Мета і завдання

    1. Визначити залежність потужності, що споживається лампою розжарювання, від напруги, яка на неї подається.

    2. Побудувати графік залежності потужності від напруги.

  1. Інформаційне забезпечення

    1. Л. С. Жданов, Г. Л. Жданов. Фізика (§§ 17.1 – 17.4; 18.1 – 18.5).

  1. Технічне забезпечення

    1. Лампа розжарювання; джерело постійного струму; реостат; вольтметр; амперметр; з’єднувальні провідники; вимикач.

Н е починати виконання роботи, якщо в інструкції що-небудь залишилось незрозумілим.

З приладами поводитися дуже обережно, не можна їх розбирати чи розгвинчувати навіть коли здається, що вони несправні. В такому випадку слід звертатися до викладача.

Особливо обережними треба бути при роботі з електролампочками, щоб не отримати опіків та не розбити їх.

При монтуванні електричної схеми забороняється користуватися провідниками з пошкодженою ізоляцією та з відсутніми клемами.

Вимірювальні прилади вмикати відповідно до їхньої полярності. Вмикати коло можна тільки після обов'язкової перевірки монтажу викладачем.

Забороняється під час експерименту торкатись до оголених частин кола, особливо до металевих частин реостату.

При надмірному нагріванні окремих частин кола або при появі запаху чи диму негайно вимкнути джерело струму та доповісти викладачеві.

  1. Теоретичні відомості

Величина струму залежить від електричних властивостей самого споживача, тобто від його електричного опору R і напруги U, яка подається на споживач.

Я кщо опір споживача залишається постійним, то потужність струму, що проходить у провіднику, залежить лише від напруги на його затискачах і сили електричного струму I, що проходить через нього. Тому:

(1).

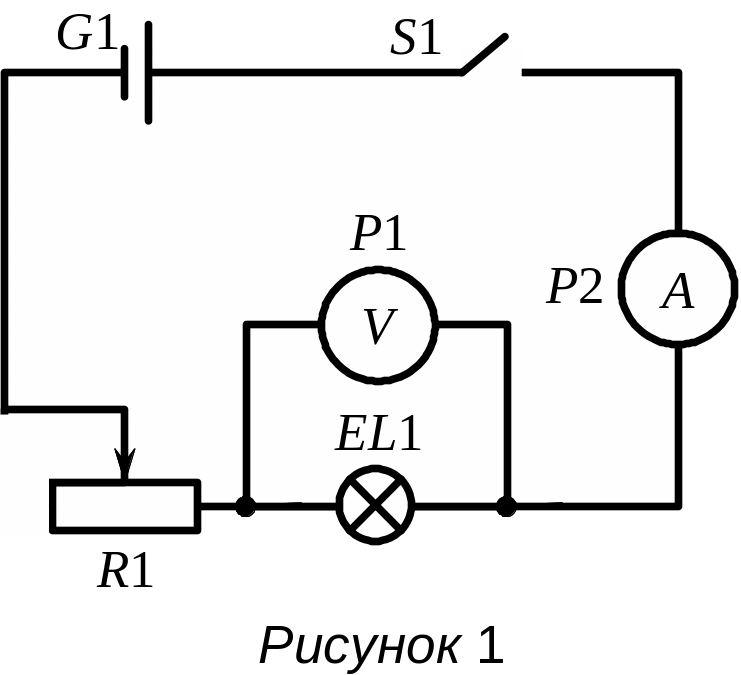

У даній роботі в якості споживача використовується електрична лампа розжарювання. В схемі (див. рисунок 6.1) послідовно до лампи розжарювання EL1 ввімкнений реостат R1, яким можна змінювати загальний опір кола, що дозволяє змінювати напругу на лампі. Напруга на лампі вимірюється паралельно підключеним до неї вольтметром P1. Послідовно до електричної лампи в схему ввімкнено амперметр P2, яким вимірюється сила електричного струму, що протікає через споживач.

Таким чином, при зміні напруги на лампі, змінюється сила електричного струму. Отже, змінюється і потужність струму, що споживається лампою. Підставивши декілька значень напруги і струму у формулу (1), можна отримати залежність потужності струму, що споживається лампою, від напруги, яка на неї подається.
