Исходные данные

Шифр 656

Количество этажей 6
Высота этажа 2.8
Количество пролетов 4
Место строительства – г. Екатеринбург
Пролет здания L=6м
Шаг колонн B=6,6
Нормативная временная нагрузка а меж этажные перекрытия Р=12кН/м²
Условный расчет сопротивления основания Ro=0.27МПа

1.Компановка каркаса и обеспечение пространственной

ЖЕСТКОСТИ

Каркас проектируемого здания сборный железобетонный и состоит из колонн и ригелей, образующих многоэтажные поперечные рамы с жесткими узлами. Конструктивными элементами здания являются также панели перекрытий, соединяющие рамы в единую пространственную систему, стеновое ограждение (стеновые панели и панели остекления) и фундаменты.

Колонны высотой в два этажа с консолями для опирания ригелей. Привязка колонн: средних – осевая (разбивочные оси совмещаются с геометрическими осями колонн), крайних – нулевая (разбивочные оси совмещаются наружными гранями колонн).

Ригели пролётом 6 м выполняются без предварительно напряженной арматуры с полками для опирания плит.

Наружные стены – навесные. Высота керамзитобетонных стеновых панелей (плотность керамзитобетона – 1000 кг/м³) – 0,9; 1,2; 1,8 м, толщина – 300 мм, высота панелей остекления – 1,2 м.

Каркас здания рамно-связевой. Поперечная жесткость здания обеспечивается работой многоэтажных поперечных рам: колоннами, жестко заделанными в стаканы фундаментов и жестким сопряжением колонн с ригелями.

Продольная жесткость здания обеспечивается работой железобетонных диафрагм и стальных связей расположенных по рядам колонн.

Рис. 1 Компоновочная схема каркаса здания

2.Расчет многоэтажной рамы

2.1.Назначение размеров элементов рамы и определение нагрузок действующих на раму

.Назначение предварительных размеров элементов рамы

- высота ригеля принимается соответственно:

- ширина ригеля принимается в пределах:

Таким образом, принимается ригель высотой h =0,7 м, шириной b .

Предварительные размеры колонн принимаются в соответствии с типовыми конструкциями:

- крайней 400х400. (мм х мм):

- средней 400х600 (мм х мм).

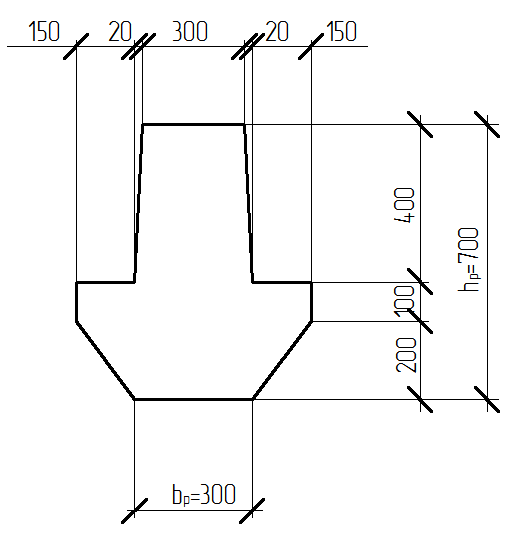

Рис 2 Схема сечения ригеля.

2.2. Сбор нагрузок на поперечную раму

Нагрузка на ригель рамы принимается равномерно распределенной, т.к. количество сосредоточенных сил, действующих на него в местах опирания панелей перекрытия , составляет n=8>5.

Вычисление нагрузок от покрытия и перекрытия с учетом коэффициента надежности по назначению здания _n=1 приведено в таблице 2.1.

Таблица 2.1.

Вычисление нагрузок от покрытия и перекрытия

№

п/п

Наименование нагрузки

Нормативная нагрузка, кПа

Коэф. надежности по нагр., γ_f

Расчетная нагр.,кПа

ПОКРЫТИЕ

Постоянная (g)

Два слоя линокрома

=5 мм, =0,900 т/м³

0,045

1,3

0,0585

Цементная стяжка

=25мм; =1,800 т/м³

0,45

1,3

0,585

Утеплитель пенополистирол

(ГОСТ 15588)

=100мм, =0,100 т/м³

0,1

1,3

0,13

Пароизоляция 1 слой рубероида

=3мм =1,250 т/м³

0,0375

1,3

0,049

Ребристая панель покрытия с бетоном замоноличивания ГОСТ 27215-87 1П1, S=16.57м²

m=4,73т

2,85

1,1

3,14

ИТОГО: g^пок = g₁+g₂+g₃+g₄+g₅

3,48

3,96

II.

Временная (V^пок)

Снеговая

0,93

1,4

1,3

ПОЛНАЯ:

4,41

5,26

ПЕРЕКРЫТИЕ

Постоянная (gпер)

Пол:

Керамические плитки

=13мм; =1,8 т/м³

слой цементного раствора

=20мм; =1,8 т/м³

0,234

0,36

1,1

1,3

0,257

0,468

Выравнивающий слой из бетона

=20мм; =2200 кг/м3

0,44

1,3

0,572

Железобетонные ребристые перекрытия с бетоном замоноличивания

2,75

1,1

3,025

ИТОГО: g^пер = g₁+g₂+g₃

3,784

4,322

II.

Временная(V^пер)

Полезная

Перегородки

0,5

1,2

1,3

14,4

0,65

ИТОГО: V^пер = V₁+V₂

12,5

15,05

ВСЕГО: g^пер = g^пер + V^пер

16,284

19,37

Расчет временной нагрузки:

Снеговая нагрузка рассчитывается по формуле из СП20.13330.2011:

, где

Ce- снос снега с покрытий зданий под действием ветра или иных факторов , т.к. V=3м/с и кровля плоская , то Се считают по формуле из СП20.13330.2011

где - принимается по таблице 11.2 СП 20.13330.2011= 1,15;

- ширина покрытия, принимаемая не более 100 м.

- термический коэффициент, принимаемый = 1, по СП20.13330.2011 в соответствии с 10.6

- коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие, 1 принимаемый в соответствии с 10.4 СП20.13330.2011. так как у нас парапет находим по прил. Г10

Sg - вес снегового покрова на 1 м горизонтальной поверхности земли, принимаемый в соответствии с 10.2 СП20.13330.2011 т.к. 3 район Sg=1.8кПа

So- cнеговая нагрузка при 1

Для расчета снегового мешка находим по формуле:

Таким образом снеговая нагрузка у парапетов будет равна:

Рис 3 Схема снегового нагружения

Ветровая нагрузка

Сводная таблица ветровой нагрузки Табл. 2

№	Зависимость k( z) от высоты,м	Расчетные формулы.	A С=-1,0	B С=-0,8	C С=-0,5	D С=0,8	Е С=-0,5
1	< 5- k=0,75		-0,1725	-0,138	-0,08625	0,138	-0,0862
2	10- k=1		-0,23	-0,184	-0,115	0,184	-0,115
3	16,8 - k=1,17		-0,2691	-0,21528	-0,13455	0,21528	-0,1345
1	< 5- =0,85		-0,10997	-0,08798	-0,05498	0,087975	-0,0549
2	10- =0,76		-0,1311	-0,10488	-0,06555	0,10488	-0,0655
3	16,8 - =0,71		-0,1433	-0,11464	-0,07165	0,114637	-0,0716
1	< 5		-0,39546	-0,31637	-0,19773	0,316365	-0,1977
2	10		-0,50554	-0,40443	-0,25277	0,404432	-0,2527
3	16,8		-0,57735	-0,46188	-0,28868	0,461883	-0,2886

Расчетное значение ветровой нагрузки определяем как сумму средней и пульсационной составляющих

Нормативное значение средней составляющей ветровой нагрузки в зависимости от эквивалентной высоты над поверхностью земли следует определять по формуле

где - нормативное значение ветрового давления = 0,23 (I район). (см. 11.1.4 СП20.1330) ;

- коэффициент, учитывающий изменение ветрового давления для высоты значения представлены в табл. 2 ( см. 11.1.5 и 11.1.6 СП20.1330);

- аэродинамический коэффициент Табл. 2 (см. 11.1.7 СП20.1330.).

Нормативное значение пульсационной составляющей ветровой нагрузки на эквивалентной высоте следует определять следующим образом:

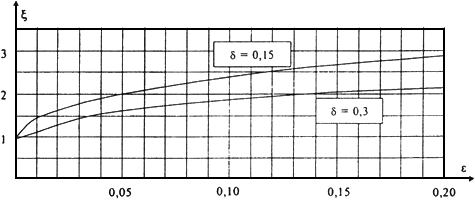

- коэффициент динамичности, определяемый по рисунку 8 в зависимости от параметра логарифмического декремента колебаний =0,3 и параметра , который определяется по формуле (11.8) для первой собственной частоты =0,95 (I район) СП20.13330;
