10. Вибір електроустаткування цехової підстанції і перевірка його на дію струму короткого замикання.

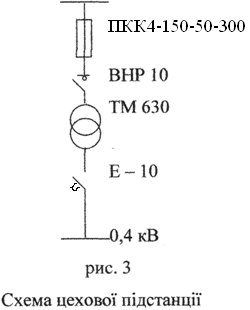

Н
а
комплектній трансформаторній підстанції
цеху встановлені на напрузі 10 кВ
запобіжник типу ПК 10 та вимикач
навантаження ВНР 10, на низькій напрузі
- автоматичний вимикач типу «Електрон».
Вибір апаратів ведемо по конструктивному
виконанню, номінальним параметрам та
перевіримо на стійкість їх до коротких
замикань.
Вибір виконуємо в табличній формі, порівнюючи розрахункові і каталожні дані, причому останні мають бути рівні або більші розрахункових. При вказаному на схемі розміщенні апаратів,вимикач навантаження захищений від струмів короткого замикання запобіжником ПК, тому перевірку на стійкість до них вимикача не виконуємо. Приймаємо до установки вимикач ВНР 10 з Uном=10 кВ та Ін=400 А.
Запобіжник ПКК-150-50-300
Розрахункові дані |
< Каталожні дані |
UР=10кВ |
Uном =10кВ |
IР=29,5 А |
Iном=100А |
IK1=2,55 кА |
Iвимк = 12 кА |
SK1=46,7 мВА |
Sвимк=200 мВА |
Автомат Е16
Розрахункові дані |
< Каталожні дані |
UР=380 кВ |
Uном=380 кВ |
Iр=955 А |
Iном = 1000А |
I K2=9,4 кА |
Iвимк = 40 кА |
IуK2=17,2 кА |
Iуд = 84 кА |
|
|
11. Розрахунок заземлюючого пристрою підстанції цеху.
Для захисту людей від ураження електричним струмом, при пробої ізоляції, виконаєм штучний заземляючий устрій, який складається із зовнішнього та внутрішнього контурів заземлення. Грунт в місці виконання заземлюючого пристрою має питомий опір р=170 Ом•м.
Струм короткого замикання на напрузі 10 кВ:
Із
=
де Uн – номінальна напруга, кВ;
Lн і Lп – відповідно довжини кабельних і повітряних ліній.
Опір заземлюючого устрою для установки 10 кВ:
R ≤
Опір заземлюючого устрою нейтралі трансформатора 0,4 кВ згідно ПБЕ повинен бути не більше 4 Ом. Заземлюючий устрій виконується загальним, тому остання вимога являється визначальною для розрахунку, Rз ≤ 4 Ома. Заземлюючий устрій виконуємо у вигляді контуру із смуги 40 х 4 мм, прокладеній в траншеї на глибині0,7 м навколо підстанції і стержнів довжиною 5 м та діаметром 12 мм заглиблених в грунт на відстані 5 м один від одного.
Опір одного заземлювача:
rв
=
lg
+
тут ρ розр. = К сез. • Р;
Ксез. = 1,25 для другого кліматичного району;
Р – питомий опір ґрунту;
Необхідне число вертикальних заземлювачів:
nв
=
де ηв = 0,55 – коефіцієнт екранування визначено для а/l = 1 та розташуванні заземлювачів по контуру;
де а – відстань між заземлювачами, м;
l – довжина заземлювача, м;
Опір заземлюючої смуги:
rг
=
lg
де b – ширина шини заземлення,м;
t - глибина закладання шини заземлення, м;
ρрозр. = Ксез. • Р (Л1)
Ксез. – 2.5 – визначено для третьої кліматичної зони для горизонтального заземлювача. Опір смуги в контурі із 25 електропроводів з урахуванням коефіцієнта екранування для горизонтального заземлювача:
Rг
=
= 28 Ом
де ηг= 0,27, коефіцієнт екранування.
Необхідний опір вертикальних заземлювачів:
Rв
=
Уточнене число стержнів:
nв =
