8. Розрахунок струму кз на шинах цехової підстанції напругою 10 кВ.
Струм короткого замикання на шинах 10 кВ визначимо методом відносних базисних одиниць, приймаючи за базисну потужність Sб=100 мВА та Uб=10,5 кВ.

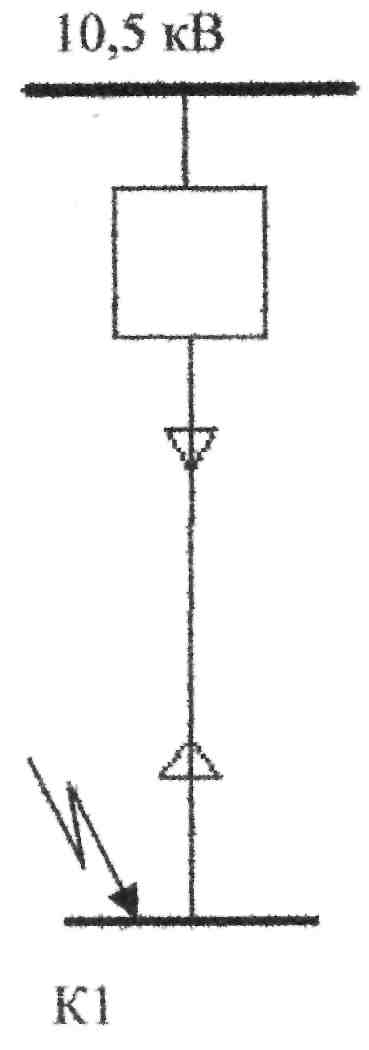

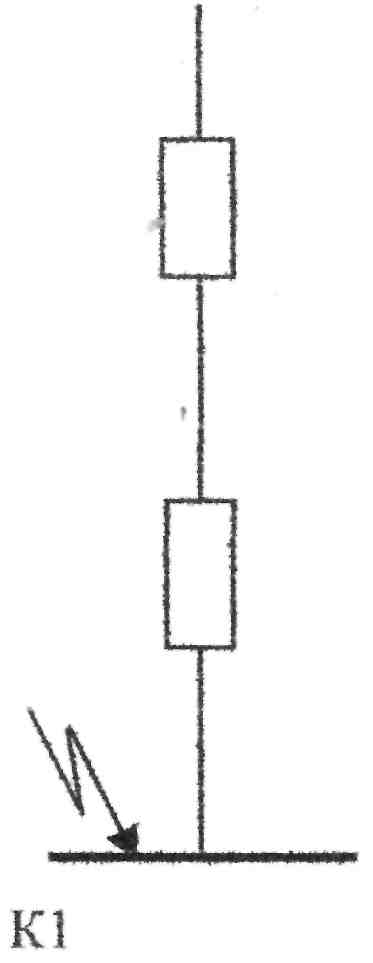

Зобразимо розрахункову схему та схему заміщення, де відобразимо дані елементів системи та їх опорів.
вимкн=330мВА
X1=
0,30
S=25мм2 Х2= 0,15 r2 = 2,1
L = 2 км
а) б)
Визначаємо відносні базисні опори елементів схеми до точки К1:
Опір електричної системи:
х1
=
Опір кабельної лінії (індуктивний та активний опір, який визначаємо враховуючи значну довжину лінії).
х2= х0 •L • Sб/U2н = 0,08 • 2 • 100/110,25 = 0,15 Ом
r2 = r0• L• Sб/U2н= 1,17 • 2 • 0,9 = 2,1 Ом
де r0= 1000/ γ•S = 1000/ 33,9 •25 = 1,17 Ом ( питомий активний опір)
Загальний опір до точки К.З. К1:
Струми і потужність К.З. в точці К1:
Ік1 = Іб/Zк1 (Л1)
де
Іб
=
тобто
Ік1
=
Ударний струм короткого замикання:
іук1=
Ку•
Ік1
(Л1)
де
Ку
– ударний коефіцієнт визначаємо з рис.
6.2 (Л1) залежно від
, звідси:
іук1= 1• 1,41 • 2,55 = 3,6 кА
Sк1
=
.
9. Розрахунок струму к.З. На шинах цехової підстанції напругою 0,4 кВ.

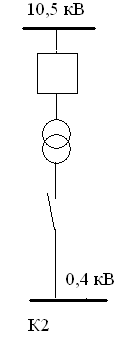

Розрахунки струмів К.З. на шинах напругою 0,4 кВ цехової КТП виконуємо методом іменованих одиниць, приймаючи що потужність системи рівна потужності вимикання вимикача та враховуючи опір системи, силового трансформатора, шин до точки К2, автомату та перехідний опір в місцях приєднання шин і в місці К.З. виражаючи їх в Омах.
Електр.сист. х1=0,8 мОм
Sвимк. =330 мВА
Силовий
т-тр х2=
r2
=
Sн.т. = 630 кВА
Uк = 5,5 %
ΔPм = 7,3 кВт Шини х3=0,17 Ом
r3 = 0,45 Ом
Електрон Е16
Автомат
r4=
0.388 Ом
Шини 80х8 мм (al)
L = 5 м
Перех. опір r5= 15 Ом
а) б)
К2
Робочий струм:
Ір2
=
Опір електричної системи :
х1
=
Опір трансформатора у відносних одиницях:
, (Л2)
де
- втрати при досліді К.З., кВт, беремо з
таблиці П1.1 (Л2).
звідси
х*м=
Опір трансформатора приведений до напруги 400 В:
х2=
хм=
r2
= rм=
Опір шин при а = 250 мм (відстань між осями шин) і питомим опором х0 = 0,17 Ом ; r0 = 0,55 ом/м та довжині шин L = 6 м.
х3 = хо • L= 0,17 • 10 = 1,7 Ом
r3 = r0• L = 0.045 • 10 = 0.45 Ом
Перехідний опір контактів автомату приймаємо рівний 0,088 Ом ; атомату
0,3 мОм. Загальний опір автомата:
r4 = 0,088+0,3 = 0,388 Ом
Перехідний опір в місцях приєднання шин і місцеві короткого замикання приймаємо
r5 = 15 Ом
Результуючий опір кола К.З. до точки К :
хK2 = х1 + х2 + х3 = 0,8 + 13,5 +0,17 = 16 Ом
rK2 = r2 + r3 + r4 + r5 = 2.95+ 0.45 + 0.388 + 15 = 18.7 Ом
ZK2
=
Струми і потужність К.З. в точці К2:
іуК2 = Ку • 1,41 • ІК2
де Ку – ударний коефіцієнт Ку = 1,3 з таблиці 6.1 (Л1), звідси:
іуК2 = 1,3•1,41• 9,4 = 17,2 кА
Потужність К.З. в точці К2:
SК2=
• Uнн
• ІК2
= 1,73 • 0,4 • 9,4 = 6,5 мВА
