1.7.9 Двері

Двері – дерев’яні по серії 1.136-11 ГОСТ 6629-74, ГОСТ 24698-81.

Ворота – металеві по серії 1.435.9-17.

Для забезпечення швидкої евакуації всі двері відчиняються на зовні по напрямку руху на вулицю виходячи з умов евакуації людей з будівлі при пожежі. Дверні коробки закріпляються в прорізах до антисептованих дерев’яних пробок, що закладаються в кладку під час зведення стін. Для зовнішніх дерев’яних дверей і дверей на маршових майданчиках, в тамбурах коробки облаштовують з порогами, а для внутрішніх дверей – без порогів. Дверні полотна навішують на петлях (навісах), які дозволяють знімати відкриті настіж дверні полотна з петель – для ремонту, або заміни полотна дверей.

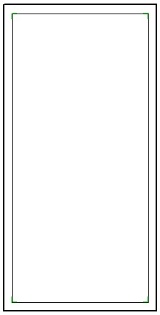

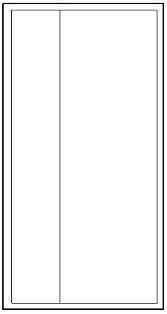

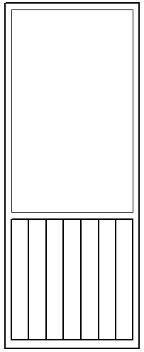

Таблиця 1.10 – Специфікація дерев’яних прорізів

Поз	Марка	К-сть	Розміри, мм	На одиницю		На весь об’єм
				Площа, м2	Об’єм деревини, м3	Площа, м2	Об’єм деревини, м3
1	2	3	4	5	6	7	8
Д-1	ДГ 21-10	84	2071x970	2,01	0,149	168,84	12,52
Д-2	ДО 21-9	60	2071x870	1,21	0,089	72,6	5,34
Д-3	ДО 21-13	60	2071x1272	1,82	0,135	109,2	8,1
Д-4	БРСМ22-7,5	84	2175x720	1,1	0,081	92,4	6,8
Д-5	ДГ 21-7	108	2071x670	1,39	0,103	150,12	11,12

Д-7	ДН 21-15А	24	2071x1472	2,06	0,152		49,44		3,65
Разом						642,6		47,53

Таблиця 1.11 – Специфікація металевих прорізів

Поз	Марка	К-сть	Розміри, мм	На одиницю			На весь об’єм
				Площа, м2	Об’єм металу, м3		Площа, м2		Об’єм металу, м3
1	2	3	4	5	6		7		8
Д-6	ДУ 21-10	60	2071х970	2,01	0,184		120,6		11,04
Д-8	ДН 24-13Б	1	2370х1270	3,01	0,277		3,01		0,277
Д-9	ДЛ 13-10	2	1270х970	1,23	0,012		2,46		0,024
Разом						126,07		11,34

1.7.10 Перемички

Перемички прийняті збірні залізобетонні по серії Серія 1.038.1-1.

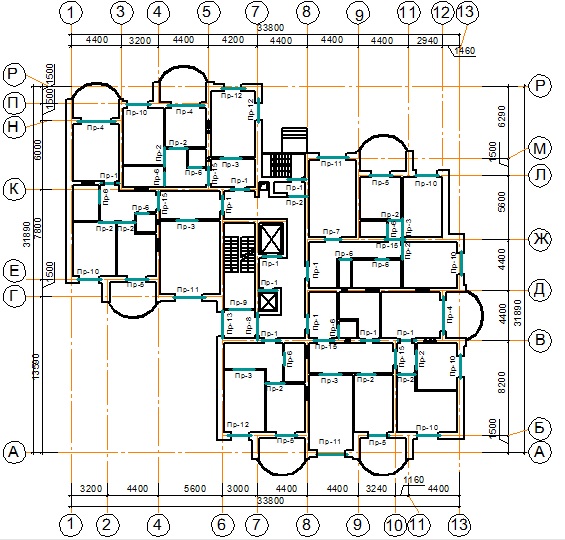

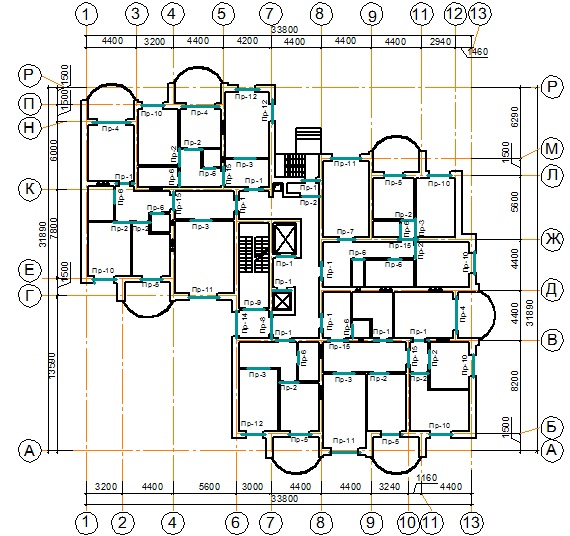

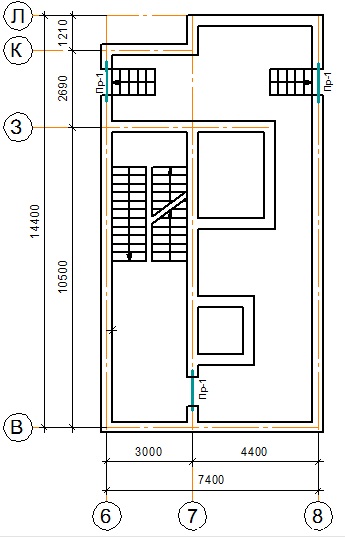

План перемичок типового поверху

Рисунок 1.10

План перемичок першого поверху

Рисунок 1.11

План перемичок технічного поверху

Рисунок 1.12

Таблиця 1.12 – Відомість перемичок

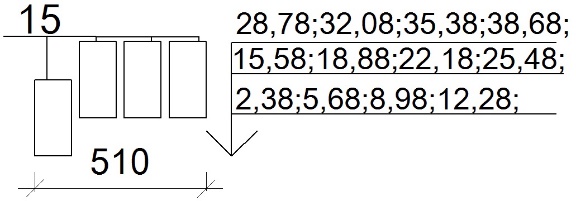

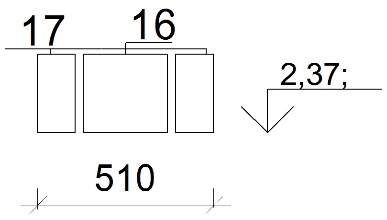

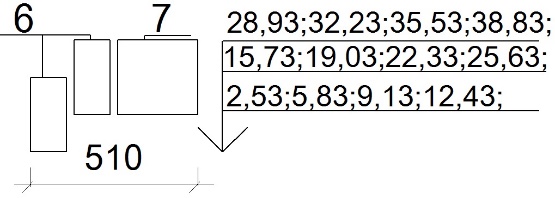

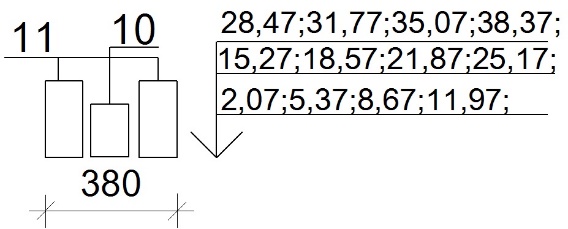

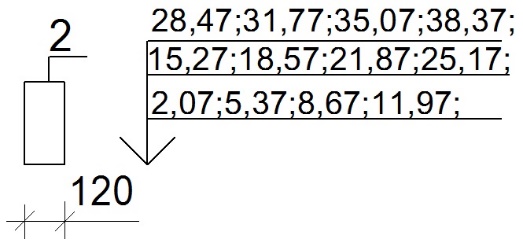

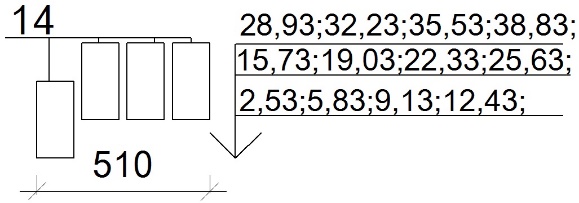

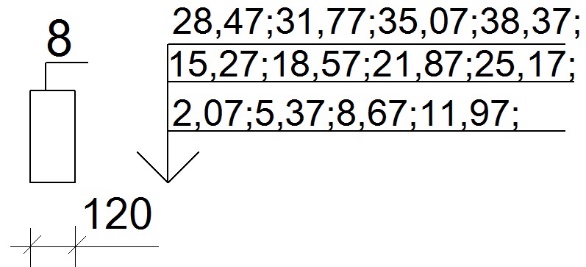

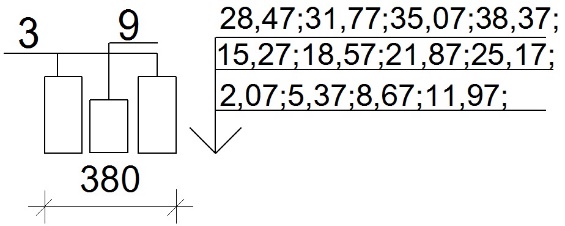

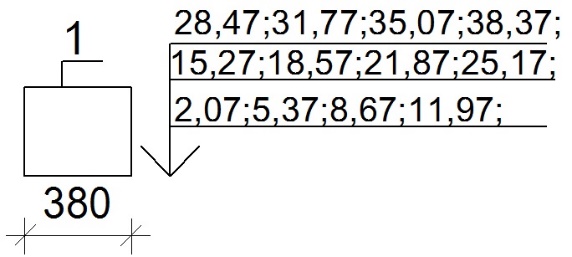

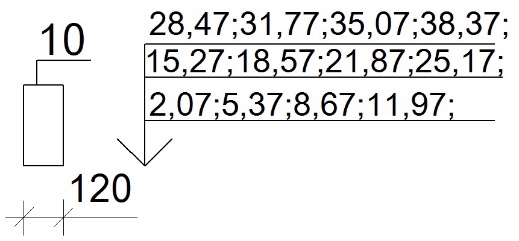

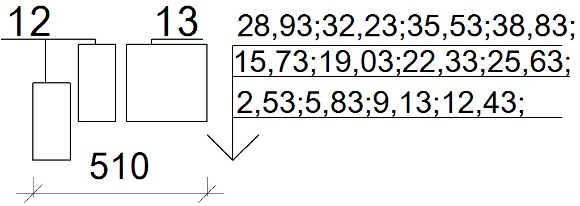

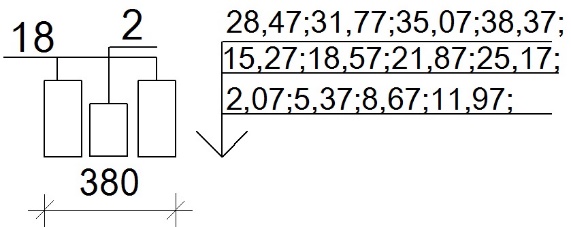

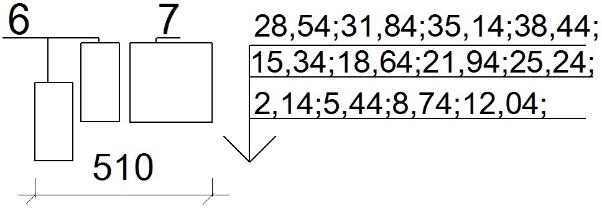

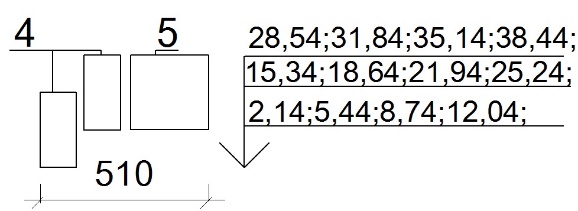

Марка поз.	Схема перерізу	Марка поз.	Схема перерізу
Пр-1		Пр-9
Пр-2		Пр-10
Пр-3		Пр-11
Пр-4		Пр-12
Пр-5		Пр-13
Пр-6		Пр-14
Пр-7		Пр-15
Пр-8

Таблиця 1.13 – Специфікація перемичок

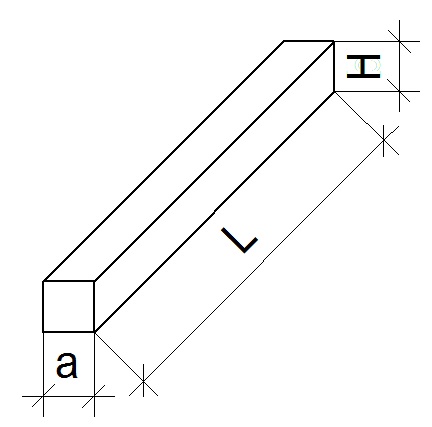

Рисунок 1.13

Поз	Найменування	К-сть	Розміри, мм			На одиницю			На всю кількість
			а	H	L		Бетон, м3	Вага, кг		Бетон, м3	Вага, т
1	3ПП-14-71	135	380	220	1420		0,038	93		5,13	12,56
2	9ПБ-16-37	192	120	190	1550		0,029	74		5,57	14,21
3	2ПБ-17-2	84	120	140	1680		0,028	71		2,35	5,96
4	3ПБ-34-4	72	120	220	3370		0,089	222		6,41	15,98
5	5ПБ-34-20	36	250	220	3370		0,185	463		6,66	16,68
6	3ПБ-21-8	168	120	220	2070		0,055	137		9,24	23,02
7	5ПБ-21-27	84	250	220	2070		0,114	285		9,58	23,94
8	3ПБ-13-37	108	120	220	1290		0,034	85		3,67	9,18
9	8ПБ-17-2	12	120	90	1680		0,018	45		0,22	0,54
10	9ПБ-18-37	24	120	190	1810		0,041	103		0,98	2,47
11	3ПБ-18-8	24	120	220	1810		0,048	119		1,15	2,86
12	3ПБ-25-8	144	120	220	2460		0,065	162		9,36	23,33
13	5ПБ-25-37	12	250	220	2460		0,135	338		1,62	4,06
14	3ПБ-30-8	144	120	220	2980		0,079	197		11,38	28,37
15	3ПБ-27-8	48	120	220	2720		0,072	180		3,46	8,64
16	5ПБ-18-27	12	250	220	1810		0,100	250		1,2	3
17	3ПБ-18-37	24	120	220	1810		0,048	119		1,15	2,86
18	3ПБ-16-37	120	120	220	1550		0,041	102		4,92	12,24
Разом										0084,05	0209,9

1.7.11 Ліфти

В будівлі передбачено 2 ліфти площею: вантажний - 4,37 м² та пасажирський - 2 м². Ліфти прийняті за ГОСТ 17538-82. Ліфтові кабіни прийняті з силікатної цегли марки М200 на цементному розчині марки М150.

1.8 Зовнішнє опорядження

Зовнішні стіни будівлі оздоблюються фасадною системою з керамограніту утепленою мінеральною ватою IZOVAT.

Цоколь будівлі оздоблюється керамічною цеглою.

Всі дерев'яні та металеві поверхні фарбуються масляними фарбами за 2 рази.

1.9 Внутрішнє опорядження

Внутрішні стіни й перегородки за виключенням душових й санвузлів оздоблюються поліпшеною штукатуркою.

В кухнях поверхня стіни між напільними й навісними шафами облицьовується керамічною плиткою по всій довжині кухні на висоту 0,6 м, вся інша поверхня стін фарбується акрил-стирольною фарбою.

В санітарних вузлах стіни облицьовуються керамічною плиткою на всю висоту. Вздовж сходових маршів й площадок – масляний фриз висотою 30 см, вище акрил-стирольне пофарбування.

1.10 Протипожежні заходи

Всі конструктивні елементи будівлі передбачені з неспалимих матеріалів. Ступінь вогнестійкості будівлі ІІ.

Евакуаційні шляхи забезпечують евакуацію через незадимлюванні сходові клітини класу Н1 всіх людей, які знаходяться в приміщеннях – через центральні входи, евакуаційні сходи й запасні виходи. Зовнішнє пожежегасіння буде здійснюватися пожежними машинами з забором води з пожежних гідрантів. Внутрішнє пожежегасіння здійснюється за допомогою пожежних шитків, які встановлені на кожному поверсі біля шахт ліфтів.

1.11 Опис генерального плану

Рішення генерального плану проектуємої будівлі узгоджено з існуючим генеральним планом забудови мікрорайону.

Вся територія в межах відведеної ділянки й прилеглих вулиць упорядковується й озеленюється.

Вивезення надлишків рослинного ґрунту з ділянки будівництва проводиться на територію, яка знаходиться на відстані 5 км від площі будівництва.

Будівля розміщена на відведеному майданчику по вимогам оптимальної орієнтації основних приміщень.

На ділянці передбачений господарський двір, на якому розміщуються: майданчики для побутових потреб та відпочинку жителів.

Техніко-економічні показники генерального плану:

• площа ділянки S_д- 12648 м²;

• площа забудови S_з– 865,5 м²;

• площа існуючих будівель S_і – 2596,5 м²;

• щільність забудови - (865,5+2596,5 /12648)х100% = 27,4 %;

• площа твердого покриття S_п – 3299,6 м²;

• площа майданчиків S_m – 1344 м²;

• площа озеленення S_оз – 5721,2 м².

• коефіцієнт озеленення території:

• коефіцієнт використання території:

На території розміщуються майданчики різного призначення з необхідним набором малих архітектурних форм.

Малі архітектурні форми й обладнання майданчиків прийнято за серією 310-4-1, 310-5-4.

Проектом передбачаються природоохоронні заходи: рекультивація землі, очищення від сухого сміття, ефективність зелених насаджень.
