1.7.6 Покрівля
Покрівля приймається рулонною з «Изопласту» в 2 шари з захисним шаром гравію, склеюється бітумною мастикою. В місцях примикання покрівлі до парапетів укладено допоміжні два шари лінкрому. До виступаючих частин покриття покрівельний килим прикріплюється гвіздками, а стики захищаються промазуванням і оббиваються оцинкованою покрівельною сталлю. Захисний шар – з гравію світлих тонів крупністю зерен 5-10мм, товщина шару – 15мм.
Відведення дощових і талих вод з покрівлі будівлі здійснюється внутрішнім водостоком в зовнішню мережу дощової каналізації. Внутрішні водостоки виконуються з метало пластикових труб Ø100мм ГОСТ 10704–76.
1.7.7 Підлога
Підлога в приміщеннях повинна задовольняти умовам міцності, опору зносу, достатньої еластичності, безшумності, зручності прибирання. Конструкцію підлоги потрібно розглядати як звукоізолюючу спроможність перекриття плюс звукоізолюючу спроможність конструкції підлоги.
Таблиця 1.10 – Експлікація підлог
Найменувприміщення |
Тип підлоги
|
Схема підлоги або тип підлоги серії |
Дані елементів підлоги (Назва, товщина, основа),мм |
Площа, м2 |
1 |
2 |
3 |
4 |
5 |
Кімнати, коридори, зал |
Ламінат |
|
Ламінат Шумопоглинаючий шар-5 Цементна стяжка -40 Утеплювач - 40 Основа –плита-220 |
4588,44 |
Сан. вузли Кухня |
Кераміч-на плитка |
|
Покриття - керамічна плитка на сухій будівельній суміші -15 Гідроізоляція-два шари-5мм Стяжка-цемент. розчин 40 Утеплювач - 40 Основа плита-220 |
1508,64 |
Лоджия |
Лінолеум |
|
Покриття-ліноліум-13 Прошарок-мастика-1 ДСП -40 Утеплювач - 40 Основа –плита-220 |
819,36 |
Сходові клітини |
Мозаїчні |
|
Покриття-мозаїчний шар-30 Основа-сходова площадка |
775,92 |
Гараж |
Асфальто бетонна |
|
Покриття – асфальтобетон - 25 Бетонна підготовка -100 Щебенева підготовка -50 Ущільнений ґрунт |
381,2 |
1.7.8 Вікна
Віконні прорізи заповнені дерев’яними рамами з подвійним склінням енергозберігаючим склом марки «Low-E». Вікна вибрані згідно ДБНУ у відповідності з площами приміщень, що освітлюються. Верх вікон максимально наближено до стелі, що забезпечує кращу освітленість в глибині кімнат.
Таблиця 1.11– Специфікація віконних прорізів
Поз |
Марка |
К-сть |

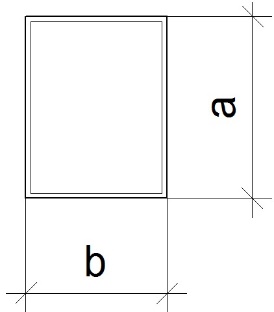

Розміри, мм |
На одиницю |
На весь об’єм |
||||
a |
b |
Площа скління, м2 |
Об’єм деревини, м3 |
Площа скління, м2 |
Об’єм деревини, м3 |
||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
ОК-1 |
ОС18-18
|
108 |
1800 |
1800 |
3,1 |
0,29 |
334,8 |
31,32 |
|
ОК-2 |
ОР18-9 |
36 |
1800 |
900 |
1,26 |
0,19 |
45,36 |
6,84 |
|
ОК-3 |
ОС18-24
|
24 |
1800 |
2400 |
4,15 |
0,64 |
99,6 |
15,36 |
||
ОК-4 |
ОС18-15
|
36 |
1800 |
1500 |
2,58 |
0,22 |
92,88 |
7,92 |
||
ОК-5 |
ОС15-21
|
12 |
1500 |
2100 |
2,98 |
0,4 |
35,76 |
4,8 |
||
Разом |
608,4 |
66,24 |
||||||||
