1.7.5 Сходи
Сходи прийняті із збірних залізобетонних маршів по серії 1.251-4 -6 і збірних залізобетонних площадок по серії 1.252-41. Марші опираються на полки площадок, а сходові площадки на стіни. Також передбачені евакуаційні металеві сходи.

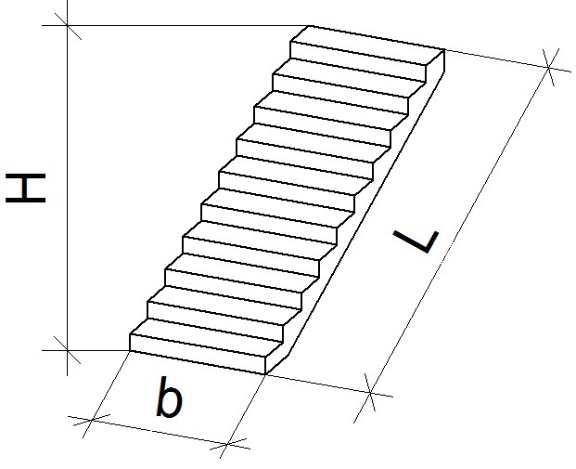

Таблиця 1.7 – Специфікація сходових маршів
Рисунок 1.7
Поз |
Найменування |
К-сть |
Розміри, мм |
На одиницю |
На всю кількість |
||||||||
b |
H |
L |
Бетон,м3 |
Вага,кг |
Бетон,м3 |
Вага, т |
|||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
710 |
||||
СМ-1 |
1ЛМ 30.12.15-4 |
27 |
1200 |
1500 |
3030 |
0,68 |
1700 |
18,36 |
45,9 |
||||
|
Всього |
|
|
|
18,36 |
45,9 |
|||||||

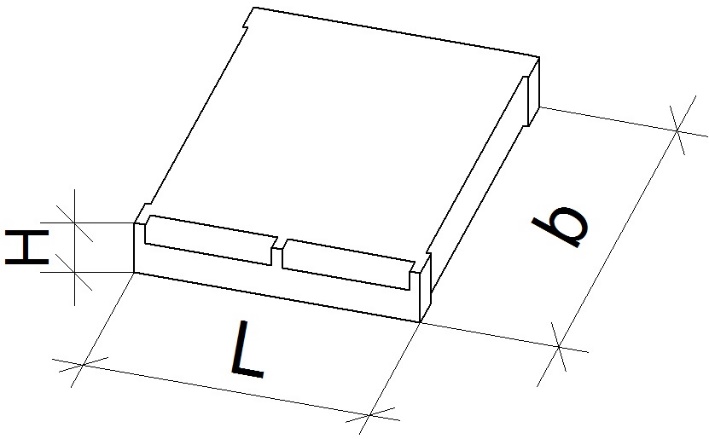

Таблиця 1.8 – Специфікація сходових майданчиків
Рисунок 1.8
Поз. |
Найменування |
К-сть |
Розміри, мм |
На одиницю |
На всю кількість |
||||
b |
H |
L |
Бетон, м3 |
Вага, кг |
Бетон, м3 |
Вага, т |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
СП-1 |
ЛПФ 28.13-5 |
27 |
1290 |
350 |
2800 |
0,48 |
1200 |
12,96 |
32,4 |
|
Всього |
|
|
|
12,96 |
32,4 |
|||

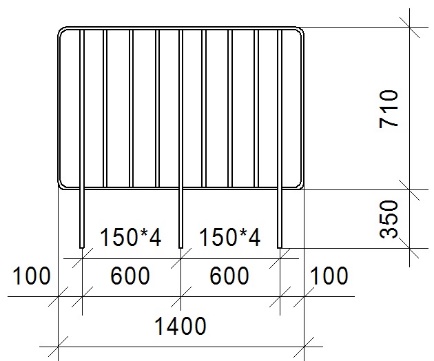

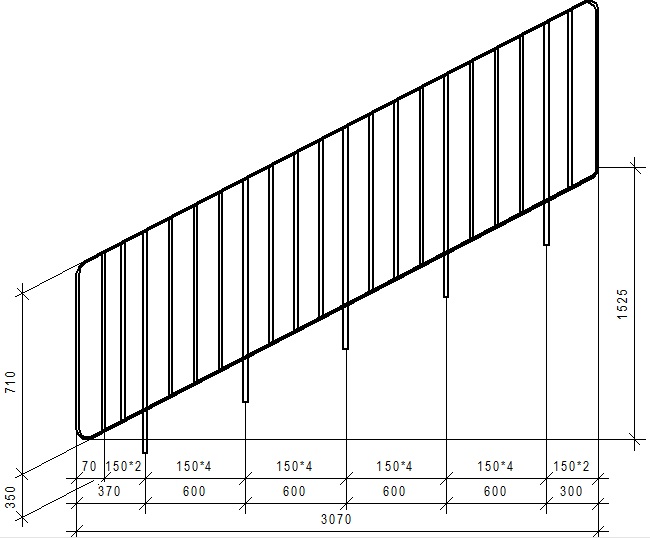

Таблиця 1.9 – Специфікація огорожі
ОГ-1 ОГ-2
Рисунок 1.9
Поз. |
Найменування |
К-сть |
На одиницю |
На всю кількість |
||
Бетон, м3 |
Вага, кг |
Бетон, м3 |
Вага, т |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
ОГ-1 |
ОЛ-33-1 |
27 |
- |
46,24 |
- |
1,24 |
ОГ-2 |
ОВПЛ-42-1 |
2 |
- |
25,99 |
- |
0,05 |
|
Всього |
|
|
|
40,058 |
100,15 |
Таблиця 1.10 – Специфікація пожежних сходів
Поз. |
Найменування |
К-сть |
На одиницю |
На всю кількість |
||
Бетон, м3 |
Вага, кг |
Бетон, м3 |
Вага, т |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
ЛГФ 45-18.7 |
22 |
- |
116,5 |
- |
2,57 |
|
ПГР – 21.7 |
23 |
- |
76,5 |
- |
1,77 |
|
Всього |
|
|
|
- |
4,34 |
У зв’язку з тим, що розміри пожежних площадок та сходів більше, ніж проектні, прийнято рішення їх зменшити до потрібного розміру.
