Оглавление
6.3 ПРИМЕРЫ СЕТЕВЫХ ПРОТОКОЛОВ 11
6.4 ПРИМЕРЫ ТРАНСПОРТНЫХ ПРОТОКОЛОВ 13
6.5 ПРИМЕРЫ ПРОТОКОЛОВ ПРИКЛАДНОГО УРОВНЯ 16
Примеры протоколов прикладного уровня представлены на рисунке 6.4. 16
Уведомление РосСвязьНадзора о начале строительства 37
Работы по строительству узла связи 39
После сдачи узла связи 39
Глава 1. Постановка задачи
Глава 2. Описание узлов связи

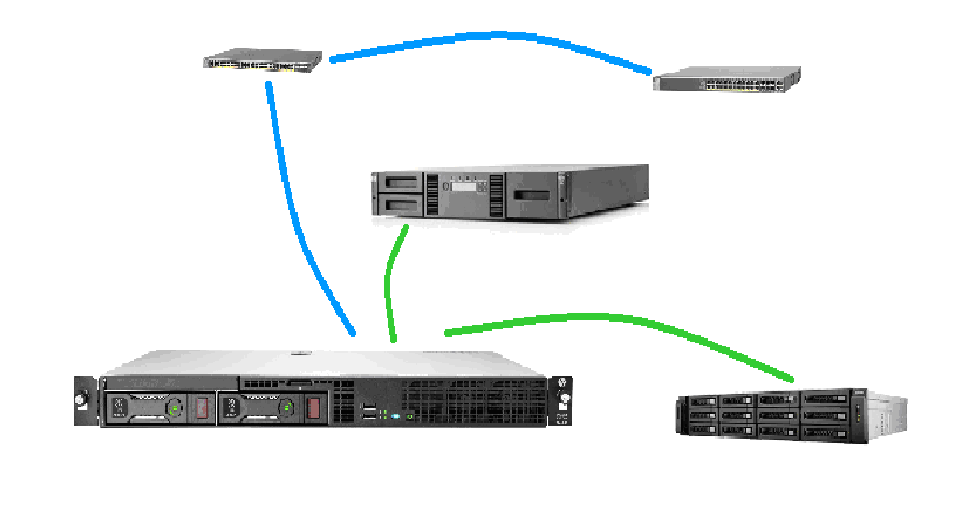

Все узлы компании будут представлять собой типовые решения, т.е. будут тождественны друг другу. Это позволит осуществлять централизованную закупку, изменение конфигурации, а так же покупать пакеты обслуживания серверов систем хранения. Типовая структура узла (рисунок 2.1) позволит сократить штат обслуживающих специалистов, а так же - использовать квалифицированный в других областях труд т.к. все основные операции по настройке наладке обслуживанию и устранению неисправностей можно будет изложить в едином журнале системного администратора.
Рис. 2.1 – «Типовая структура узла»
Коммутатор 1 - netgear gsm7252ps

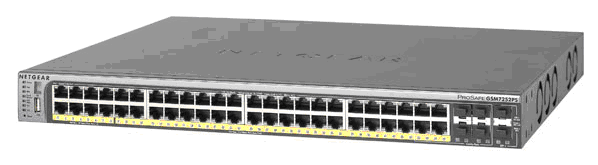

Коммутатор 1 представлен на рисунке 2.2 (switch), 48 портов Ethernet 10/100/1000 Мбит/сек. Стоимость: 127 734 руб.
Рис. 2.2 – «Коммутатор 1»
Коммутатор 2 - netgear gsm7352s
Коммутатор 2 представлен на рисунке 2.3 (switch), 48 портов Ethernet 10/100/1000 Мбит/сек, 4 слот(а), монтируется в стойку. Стоимость: 129 134 руб.
Рис. 2.3 – «Коммутатор 2»
Коммутатор 3 - netgear gsm7228s

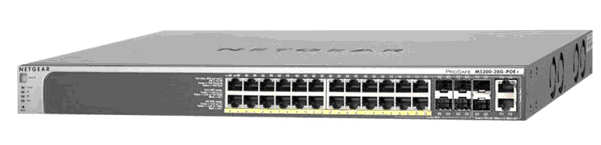

Коммутатор 3 представлен на рисунке 2.4 (switch), 24 порта Ethernet 10/100/1000 Мбит/сек, uplink/SFP: 2, 4 слот(а), монтируется в стойку.
Рис. 2.4 – «Коммутатор 3»
Данные коммутаторы были выбраны так как они представляют собой одни из самых быстрых решений марки NETGEAR и поддерживают данные стандарты: (Auto MDI/MDIX, PowerOverEthernet, JumboFrame, IEEE 802.1p (Prioritytags), IEEE 802.1q (VLAN), IEEE 802.1d (SpanningTree), IEEE 802.1s (MultipleSpanningTree)) что позволит в дальнейшем более гибко масштабировать систему под неизбежно возникающие задачи.
Глава 3. Транспортная сеть
Глава 4. Энергоснабжение узла
4.1 Электроснабжение узла
4.2 Заземление
Глава 5. Хранение данных

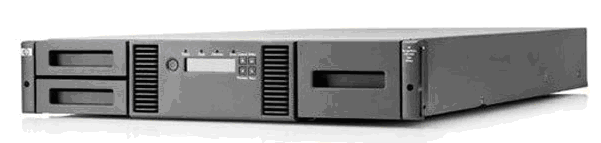

В качестве системы хранения будут использоваться файловые серверы совместно с ленточной библиотекой марки HP так как данная компания является одним из лидеров и можно даже сказать пионером в производстве систем ленточного хранения. Ленточная библиотека представлена на рисунке 5.1 - HP STOREEVER MSL2024 1 LTO-6 ULTRIUM 6250 FC TAPE LIBRARY (C0H22A), стоимость - 257180 руб.
Рис. 5.1 – «Ленточная библиотека»
Сетевой RAID-накопитель QNAP TS-EC1279U-SAS-RP представлен на рисунке 5.2. Стоимость – 325 850 руб.
Рис. 5.2 – «Сетевой накопитель»
Система разграничения прав пользователей будет построена с использованием ActiveDirectory( LDAP-совместимая реализация службы каталогов корпорации Microsoft для операционных систем семейства Windows NT. ActiveDirectory позволяет администраторам использовать групповые политики для обеспечения единообразия настройки пользовательской рабочей среды, разворачивать программное обеспечение на множестве компьютеров через групповые политики или посредствомSystemCenterConfigurationManager (ранее MicrosoftSystemsManagementServer), устанавливать обновления операционной системы, прикладного исерверного программного обеспечения на всех компьютерах в сети, используя Службу обновления WindowsServer. ActiveDirectory хранит данные и настройки среды в централизованной базе данных. Сети ActiveDirectory могут быть различного размера: от нескольких десятков до нескольких миллионов объектов для этого будет использоваться контроллер домена).

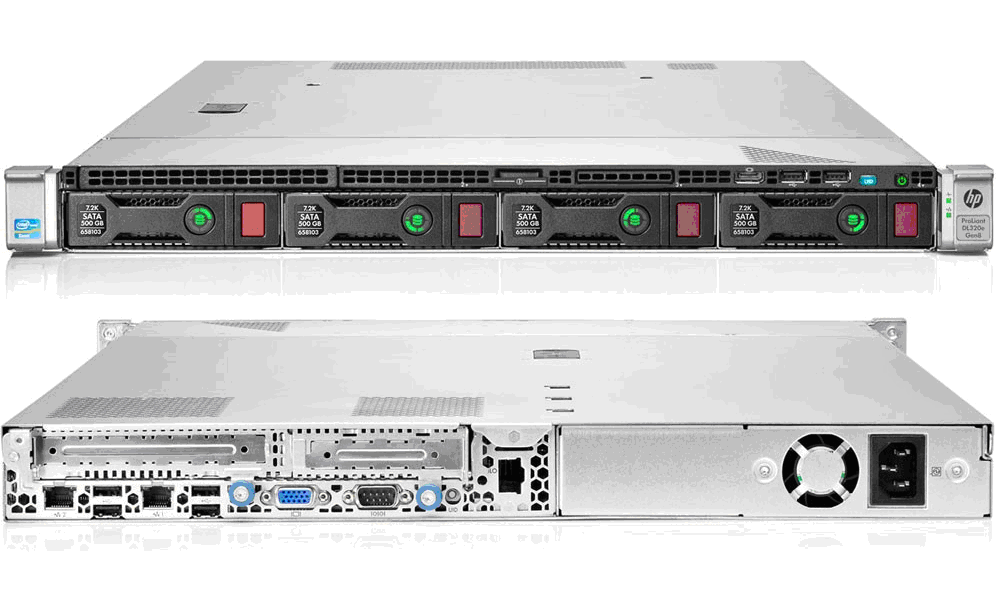

Сервер HP PROLIANT DL320E GEN8 V2 (рисунок 5.3) обеспечивает достаточную производительность при учете умеренной цены и энергопотребления. Стоимость: 53990 руб.
Рис. 5.3 – «Сервер»
