17. Přenos dat V rozlehlé síti (Internet)

    1. Komunikace mezi uzly sítě

• V rámci lokální (podnikové) sítě komunikují uzly sítě mezi sebou pomocí opakovačů resp. přepínačů

• na základě fyzické (MAC) adresy jsou data předávána příjemci

• Chce-li komunikující uzel poslat data uzlu v jiné (lokální) síti, musí je předat směrovači (router)

• spojuje dvě sítě a přenáší mezi nimi data, tj. směruje datové pakety k cíly (k příjemci)

• může spojovat dvě sítě s rozdílnými technologiemi, např. sítě na bázi kroucené dvojlinky s optickými vlákny nebo drátové sítě s bezdrátovými apod.

• jako směrovače jsou používány vysoce účelové počítače (zařízení) obvykle se speciálním hardwarem

• optimalizovaným jak pro běžné přeposílání dat, tak pro specializované funkce jako šifrování, překlad adres apod.

• používá směrovací (routovací) tabulku, která obsahuje nejlepší cesty k jistým cílům na základě jejich IP adresy

2. Spojení sítí pomocí směrovače

3. Směrování dat

• Cestu datového balíčku (paketu) v rozlehlé síti (Internetu) si lze představit jako cestu od uzlu k uzlu, kde jednotlivými uzly jsou směrovače (routery)

• Směrovače provádějí tzv. směrování (routing) – proces určování cesty paketu v počítačové síti

• pro každý datový paket najít co nejvýhodnější dopravení do místa určení (k příjemci)

• každý směrovač po cestě se na základě části adresy IP rozhodne, kam paket poslat dále

• Cestu paketu lze sledovat příkazem tracert

• Win7: Start Příslušenství Příkazový řádek tracert adresa_IP

• WinXP: Start Spustit cmd tracert adresa_IP

• např. tracert www.nasa.org

1. Směrovaní paketů pomocí ip adres

• Každý směrovač obsahuje v každém řádku směrovací tabulky směrovací pravidlo

• „Je-li IP adresa příjemce paketu v určité skupině adres, pošli paket do příslušného směru na další uzel“

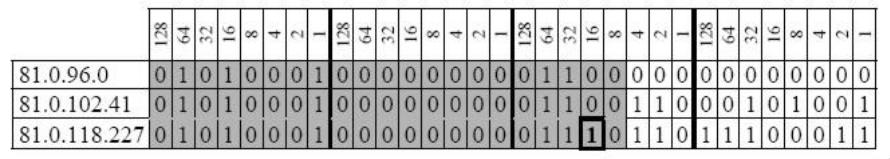

• Skupina IP adres se zadává pomocí adresy sítě a masky sítě např. 81.0.96.0/21

• do skupiny patří všechny adresy, které mají se zadanou adresou sítě shodný alespoň tolik prvních bitů, kolik udává maska

  • maska se zadává obvykle jako pomyslná adresa

např. /21 = 255.255.248.0 10.4.2012

18. Konfigurace počítačové sítě

    1. Konfigurace síťového rozhraní

• Po připojení počítače do počítačové sítě je potřeba provést nastavení některých důležitých parametrů - provést konfiguraci sítě

• IP adresa počítače - číselná IP adresa síťového rozhraní počítače, kterou lze zadat ručně (např. podle vnitřních pravidel organizace) nebo získat automaticky z DHCP serveru

• Např. adresa 192.168.0.25

• Maska (pod)sítě - počet bitů, zadané ve formě fiktivní IP adresy, ve kterých se mají shodovat adresy počítačů patřící do stejné lokální sítě

• Např. 255.255.255.0 znamená shodu ve 24 bitech

• Výchozí brána - IP adresa směrovače, který připojuje lokální síť k rozlehlé síti (Internetu)

• Např. 192.168.0.254 - směrovač patří do stejné skupiny adres (stejné sítě) jako adresa počítače

• Adresa(y) serveru(ů) DNS - IP adresa(y) počítače(ů) v rozlehlé síti (Internetu), které zajistí překlad jmenných adres (doménových jmen) na číselné adresy

• Adresy serverů DNS nemusí být (obvykle ani nebývají) ze stejné skupiny adres jako adresa počítače

• Např. 138.175.10.38 či 138.175.10.34

• Kdyby byl počítač nastaven špatně (v rozporu s pravidly místní sítě)

• sám nebude moci komunikovat s ostatními počítači

• může i znemožnit komunikaci ostatních počítačů
