13. Drátové sítě

    1. Sběrnicová topologie

• Sběrnicová topologie (bus)

• Norma Ethernet s koaxiálním kabelem

• Sdílené přenosové médium (sběrnice), ke kterému jsou připojeny všechny uzly sítě (koncové počítače)

• Koaxiální kabel prochází okolo všech počítačů, nerozvětvuje se

• K připojení jednotlivých uzlů se používá odbočka tzv. BNC-T konektor

• Uzly (počítače) jsou identifikovány fyzickými adresami (MAC)

• Systém náhodného přístupu (CSMA)

• Ethernet s koaxiálním kabelem

• Koaxiální kabel s jedním válcovým vnějším vodičem a jedním drátovým nebo trubkovým vodičem vnitřním, oddělené nevodivou vrstvou

• Vnější vodič nazýváme často stíněním a vnitřní vodič jádrem

• Přenos dat = přenos elektromagnetického vlnění (měření rozdílu elektrického napětí) mezi dvěma vodiči

• Rychlost přenosu 10 Mbit/s

• Vzdálenost mezi uzly maximálně 185 metrů

• Oba konce koaxiálního kabelu musí být zakončeny zakončovacím rezistorem - terminátorem (omezuje odraz elektromagnetických vln v kabelu)

1. Hvězdicová topologie

• Hvězdicová topologie (star)

• všechny počítače připojeny k centrálnímu aktivnímu prvku

• hub (opakovač) nebo switch (přepínač)

• norma Ethernet s kroucenou dvojlinkou

• uzly jsou s centrálním prvkem spojeny tzv. patch kabely

• uzly (počítače) jsou identifikovány fyzickými adresami (MAC)

• Stromová topologie (tree)

• propojení více hvězdicových sítí – spojení aktivních prvků mezi sebou

• typická struktura lokální (podnikové) sítě

• Ethernet s kroucenou dvojlinkou

• Patch kabel

• tvořen čtyřmi páry vodičů, které jsou po své délce pravidelným způsobem zkrouceny a následně jsou do sebe zakrouceny i samy výsledné páry omezeno vyzařování elektromagnetického záření do okolí i jeho příjem z okolí

• zakončen konektory RJ-45

• signál přenášený po kroucené dvojlince je vyjádřen rozdílem potenciálů (napětí) obou vodičů

• přenosová rychlost dosahuje 100 Mb/s až 100 Gb/s

• délka kabelu mezi uzly je max. 100 metrů

3. Opakovač versus přepínač 19

• opakovač (hub)

• veškerá data, která přijdou na jeden z portů (zásuvek) zkopíruje na všechny ostatní porty, bez ohledu na to kterému počítači data náleží

• přepínač (switch)

• data se vysílají jen do rozhraní, kterým je připojen jejich adresát

• kdo je kde se učí automaticky z procházejícího provozu, konkrétně z MAC adres odesilatelů

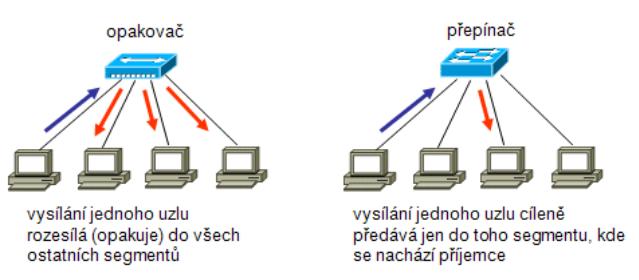

Opakovač versus přepínač

4. Přesměrování přenosu dat

• V centrálním prvku hvězdicové topologie je třeba data přijatá na vstupním portu přeposlat

• opakovač (hub) přepošle (zkopíruje) do všech ostatních portů

• přepínač (switch) přepošle jen do portu s příjemcem (MAC adresou)

• Pro přeposlání dat ve směru příjemce je třeba, aby přepínač obsahoval tabulku MAC adres

• obsahuje přiřazení dvojic: MAC adresa – číslo portu

• lze ji zadat (nahrát) ručně nebo může být vytvořena automaticky

• přepínač funguje zpočátku jako opakovač a „naučí“ z probíhající komunikace, kdo (MAC adresa) je na kterém portu
