Повреждение высоковольтного выпрямителя, собранного на отдельно стоящих диодах.
Если в результате осмотра выпрямителя заметны признаки возгорания (почерневший участок платы, треснутый диод), то неисправность возникла в результате выхода из строя высоковольтного выпрямителя.
Потребуется: мультиметр, оборудование для пайки, диоды, транзисторы.

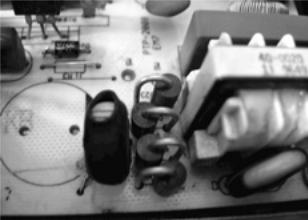

В
качестве высоковольтного выпрямителя
используется набор из четырех диодов,
либо стоящих рядом, либо заключенных в
пластмассовую сборку, называемую диодной
сборкой (может использоваться транзисторная
сборка).
Проверять нужно каждый из диодов, поскольку неисправность одного из них приводит к перегоранию плавкого предохранителя.
Если никаких явных признаков возгорания нет, то придется задействовать мультиметр для прозвонки каждого диода. Первым делом можно прозвонить целую сборку. Для этого один контакт мультиметра приложите к печатному проводнику перед сборкой, а другой - к печатному проводнику после сборки. Если замыкание отсутствует, это означает, что у одного или нескольких диодов пробой.
Если выпрямитель собран на диодной сборке, то для проверки придется ее выпаять. Это необходимо делать аккуратно, не нагревая слишком сильно печатные проводники возле контактов, иначе результатом может быть их отслаивание от платы. Пострадать от перегрева может и сама сборка.
Если выпрямитель выполнен на отдельных диодах, то проверять их можно, не выпаивая из платы. Для этого нужно прозвонить каждый из них и проверить их сопротивление.
Так, сопротивление диода в прямом направлении должно составлять примерно 500-600 Ом, а в обратном - 1,1-1,3 МОм. Если оно не соответствует приведенным показателям, то его придется заменить. Аналогичным образом нужно поступить с каждым диодом.
Иногда в паре с высоковольтными диодами дополнительно работают высоковольтные транзисторы. Они устанавливаются на радиаторах, поскольку в процессе работы сильно нагреваются. Именно это приводит к тому, что транзисторы выходят из строя. Случается такое тогда, когда используются неэффективные радиаторы или нарушен температурный режим в блоке питания.
В большинстве случаев для проверки транзистора его необязательно отпаивать. У стандартного транзистора три ножки - база, коллектор и эмиттер. Тестировать транзисторы нужно и на замыкание, и на внутренний обрыв, поэтому необходимо точно знать, где какая ножка находится.
Как бы там ни было, рабочий транзистор должен прозваниваться от базы к эмиттеру и коллектору, а между эмиттером и коллектором - нет. Сопротивление переходов у транзистора и диода примерно одинаковое. Иначе говоря, в одну сторону оно должно составлять 100-300 Ом, а в обратную - больше 1 МОм. Если неисправность заключалась именно в высоковольтном выпрямителе, то можно считать, что неисправность простая.
Выход из строя конденсаторов высоковольтного фильтра в блоке питания.
Конденсатор выходит из строя, если на него подается слишком высокое напряжение или если он теряет емкость из-за высыхания или вытекания электролита.
Что касается номинального напряжения конденсатора, то многие производители изначально устанавливают конденсаторы с меньшим рабочим напряжением, что приводит к их быстрому выходу из строя. Конденсатор теряет емкость при повышенной температуре, когда компоненты БП плохо охлаждаются.
Потребуется: мультиметр, электролитические конденсаторы, оборудование для пайки.
С
перва
проверяют высоковольтный выпрямитель.
Затем - высоковольтный фильтр (набор из
нескольких электролитических конденсаторов
большой емкости, которые создают эффект
фильтра от пульсирующего напряжения).
Конденсаторы являются причиной выхода
из строя БП, особенно если их мало, как
на фотографии.
Электролитические конденсаторы рассчитаны на определенное напряжение и имеют определенную емкость. Емкость обеспечивается конструкцией конденсатора и применением электролита.
Все конденсаторы прозванивают, для чего их нужно выпаять из платы. У исправного конденсатора сопротивление находится примерно на одном уровне. Если же оно медленно уменьшается, то конденсатор неисправен и подлежит замене. При замене используют конденсаторы с достаточным запасом напряжения, 250-270 В, и емкости, значение которой нанесено на корпус, 400-1000 мкФ.
