Способы поверхностной проверки качества блока питания

1. Зарегистрируйте текущие уровни напряжения. Запустите программу, которая хорошо нагрузит систему на продолжительное время. Сравните текущие значения напряжений, которые подаются на процессор, память, видеокарту, с первоначальными с помощью утилиты аппаратного мониторинга. Если они значительно изменились, на несколько десятых, значит мощности недостаточно.

2. Зафиксировать напряжения до установки устройства (например, жесткого диска) и после установки. Если произойдет изменение в несколько десятых - значит мощности недостаточно.

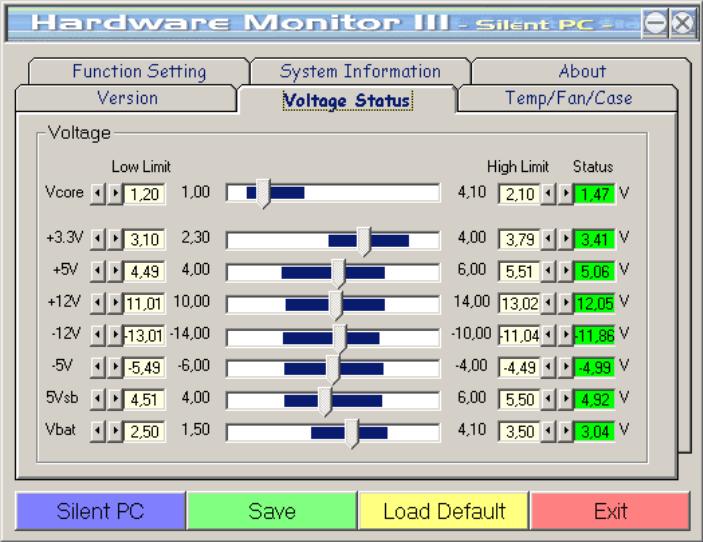

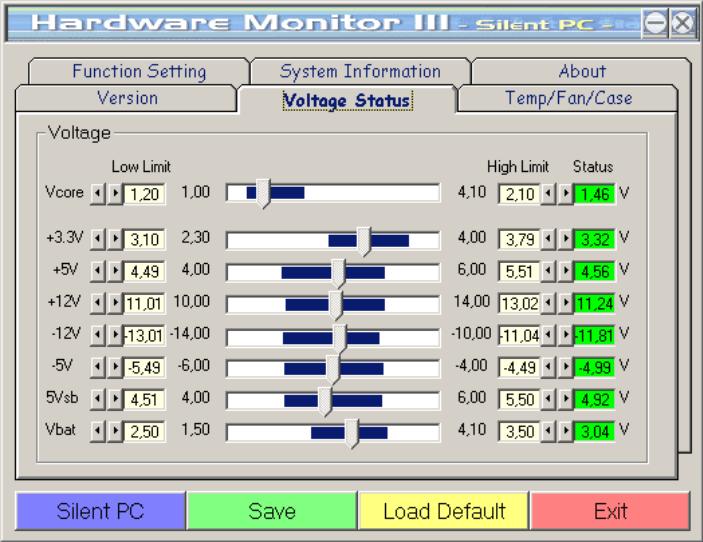

Пример тестирования системы: AMD Athlon ХР 1700+, EPoX 8KHAL+, RAM DDR 256 MB Samsung, HDD WD 40 GB 7200 об/мин, Video AOpen GF4 MX440, БП 300 Ватт.

Порядок выполнения работы

1. Рассчитать минимальную мощность блока питания для определенной комплектации системного блока согласно варианту (вариант задания уточнить у преподавателя).

Вместо перечисленных ниже вариантов разрешается использовать комплектацию системного блока определенную с помощью информационных программ или на основе прайс-листов.

Вариант 1

1. системная плата

2. процессор

3. оперативная память

4. жесткий диск

5. привод CD-ROM

6. видеокарта (AGP)

7. сетевая и звуковая карты (PCI).

Вариант 2

1. системная плата

2. процессор

3. оперативная память

4. 2 жестких диска

5. приводы CD-RW и DVD-ROM

6. видеокарта (AGP)

7. звуковая и сетевая карты (PCI)

8. плата видеозахвата (PCI).

Вариант 3

1. системная плата

2. процессор

3. оперативная память

4. 3 жестких диска

5. видеокарта (AGP)

6. сетевая карта (PCI)

7. дисковод.

Вариант 4

1. системная плата

2. процессор

3. оперативная память

4. жесткий диск

5. привод DVD+RW

6. видеокарта (PCI-E)

7. сетевая карта (PCI-E)

8. через полгода планируется добавить в системный блок 2 жестких диска.

Вариант 5

1. системная плата

2. процессор

3. оперативная память

4. жесткий диск

5. привод CD-ROM

6. видеокарта (PCI)

7. звуковая и сетевая карты (ISA)

8. дисковод.

Вариант 6

1. системная плата

2. процессор

3. оперативная память

4. 2 жестких диска

5. привод DVD-ROM

6. видеокарта (AGP)

7. звуковая и сетевая карты (PCI).

Вариант 7

1. системная плата

2. процессор

3. оперативная память

4. жесткий диск

5. привод CD-RW

6. видеокарта (AGP)

7. дисковод

8. сетевая карта (PCI).

2. Составить таблицу по образцу:

   Комплектующие	+3,3 В	+5 В	+12 В	Мощность, Вт

3. В столбце Комплектующие указать все компоненты системного блока, для которого требуется рассчитать энергопотребление.

4. Используя таблицу 1 произвести заполнение столбцов +3,3 В, +5 В и +12 В для каждого из устройств.

Не забудьте, что для такого компонента как процессор необходимо добавить энерго­потребление кулера, который устанавливается для его охлаждения!

ТАБЛИЦА 1. Ток, потребляемый устройствами компьютера.

Напряжение	+3,3 В	+5 В	+ 12 В
Потребитель
Системная плата	—	5А	—
Вентилятор			0,1А
Жесткий диск		0,5А	1А
Кулер		0,5А	1А
Накопитель CD/DVD	-	1А	1А
Дисковод		1,5А	1А
Шина PCI	7,6А	5А	0,5А
Шина AGP	6 А	2 А	1 А
Шина PCI E	3А		5,5А

5. Рассчитать итоговое потребление для каждого значения напряжения.

6. Используя таблицу 2 выбрать блок питания, который имеет минимальную мощность, но при этом обеспечивает рассчитанные токи.

ТАБЛИЦА 2. Максимальная сила тока в зависимости от мощности блока питания.

Напряжение	+3,3 В	+5 В	+ 12 В
Мощности
230 Вт	14А	18А	14А
250 Вт	20А	21А	17А
300 Вт	27А	26А	18А
350 Вт	28А	35А	18А
400 Вт	28А	40А	18А
450 Вт	30А	40А	18А

7. Используя программу PowerSupply Calculator, либо онлай сервис, определить мощность блока питания.

8. Значение, которое предлагает программа (онлайн сервис) сравнить с вычисленным. Сделать вывод.

9. Используя программу мониторинга типа AOpen Hardware Monitor III определить качество работы блока питания, сделать вывод.
