Порядок выполнения работы

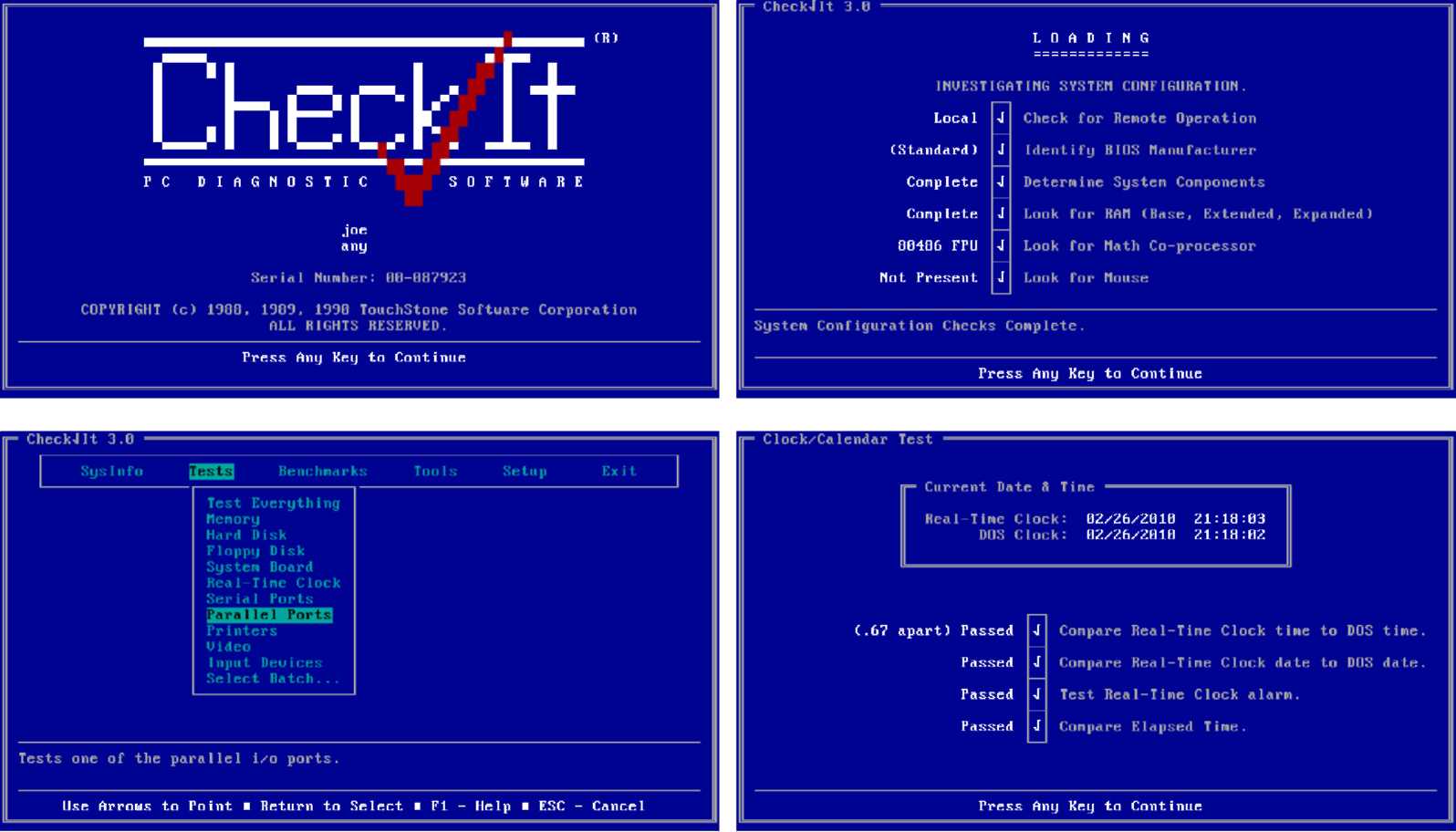

1. Ознакомится с программой CheckIt, для этого:

1.

   Запустить программу CheckIt из под MS-DOS

2. Ознакомившись с пунктами главного меню, записать в таблицу 1 элементы материнской платы, которые можно тестировать с помощью программы.

Таблица 1

Название пункта меню	Наименование системы платы, тестируемой в пункте

2. Выполнить тестирование основных элементов материнской платы (центральный процессор, арифметический сопроцессор, контроллеры прерываний и прямого доступа к памяти), для этого: в главном меню программы CheckIt выбрать пункт Tests и подпункт System Board.

3. Выполнить тестирование опорного генератора и часов реального времени, для этого: в главном меню программы Checkit выбрать пункт Tests и подпункт Real-Time Clock.

4. Выполнить тестирование параллельного порта, для этого:

1. Выключить ПК

2. Установить технологическую заглушку на параллельный порт

3. Включить ПК

4. Запустить программу Checkit

5. В главном меню программы Checkit выбрать пункт Tests и подпункт Parallel Ports

6. Выбрать одно из логических имен параллельного порта, которые откроются в соответствующем подменю.

После выбора порта (LPT1) потребуется указать имеются ли внешние подключения к порту Y-да, N-нет.

Нажимаем Y (подключена заглушка). Начнет выполняться тест параллельного порта, который состоит из:

• теста регистра данных и

• теста петли связи (заглушка закорачивает вход с выходом параллельного порта, т.е. выдаваемые портом сигналы им самим же и принимаются).

После прохождения каждого из этих тестов, напротив их названий ставится соответствующее сообщение, а в окнах ВВОД и ВЫВОД выводятся данные, которые совпадают, если тест регистра данных успешен, и НЕ совпадают, если тест регистра данных ошибочен. Если есть, какие либо ошибки, то они выводятся на экран при нажатии на любую клавишу.

5. Выполнить тестирование последовательного порта, для этого:

Выключить ПК

Установить технологическую заглушку на последовательный порт

1. Включить ПК

2. Запустить программу Checkit

3. В главном меню программы Checkit выбрать пункт Tests и подпункт Serial Ports

4. Выбрать одно из логических имен последовательного порта (СОМ1 - COM4), которые откроются в соответствующем подменю.

После прохождения каждого из этих тестов, напротив ставится соответствующее сообщение, а в окнах ВВОД и ВЫВОД выводятся данные, которые совпадают, если тест регистра данных успешен, и НЕ совпадают в противном случае. Если есть, какие либо ошибки, то они выводятся на экран при нажатии на любую клавишу.

6. Выполнить тестирование регистров устройств ввода информации, для этого:

1. Запустить программу CheckIt

2. В главном меню выбрать пункт Tests и подпункт Input Devices

3. Последовательно выполнить тестирование регистров клавиатуры и манипулятора типа мышь.

СОДЕРЖАНИЕ ОТЧЕТА

• Название работы.

• Цель работы.

• Перечень оборудования.

• Схемы соединения контактов для разъемов заглушек.

• Заполненную таблицу 1.

• Результаты тестирования по всем пунктам и вывод по результатам тестирования.

• Блок-схему определения неисправности материнской платы.

• Вывод по работе.

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Для чего используются заглушки?

2. Какие порты материнской платы можно протестировать с помощью заглушек?

ДОПОЛНИТЕЛЬНО

1. Сделать заглушку (петлю) типа RJ.

2. Ознакомиться с методикой тестирования портов через гипертерминал ОС Windows (HyperTerminal).

3. Ознакомиться с программой Advanced USB Monitor.

Лабораторная работа №9

ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ БЛОКА ПИТАНИЯ

Цель: научиться рассчитывать мощность блока питания (объем энергопотребления компьютера).

Оборудование: компьютер, программы Power Supply Calculator, Hardware Monitor, Интернет-доступ к сервисам типа онлайн калькулятор расчета мощности блока питания www.extreme.outervision.com/PSUEnqine.

ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ

Блок питания предназначен для стабильной подачи напряжения. Поэтому мощность – самый важный параметр блока питания, иначе компьютер будет работать нестабильно, возможны зависания, перезагрузки, BSOD, выгорание изоляции, возникновение коротких замыканий и полный выход комплектующих или самого блока питания из строя.

Напряжения, выдаваемые блоком питания:

• 5 вольт – для большинства микросхем компьютера;

• 12 Вольт – для питания более мощных потребителей - (ЦП, видеокарты, НЖМД, НОД, вентиляторов) с целью достижения меньшего падения напряжения на подводящих проводах, а также звуковых карт;

• –12 Вольт – для полной реализации стандарта последовательного интерфейса RS-232 (интерфейс передачи информации между двумя устройствами на расстоянии до 15 метров; разъём DB-9, часто используемый для передачи по протоколу RS-232).

Импульсный блок питания АТХ и его элементы

А - входной диодный выпрямитель, ниже входной фильтр (предотвращает распространение импульсных помех в питающей сети, защищает БП от сетевых помех)

В - входные сглаживающие конденсаторы (сглаживают пульсации выпрямленного напряжения), правее радиатор высоковольтных транзисторов

С - импульсный трансформатор (накапливает энергию импульсного преобразователя, формирует несколько номиналов напряжения, выполняет гальваническую развязку цепей (входных от выходных, выходных друг от друга)), правее радиатор низковольтных диодных выпрямителей

D - дроссель групповой стабилизации

Е - конденсаторы выходного фильтра (сглаживающего высокочастотные пульсации и импульсные помехи)
