Порядок выполнения работы
Отключив клавиатуру и мышь выполнить их техническое обслуживание.

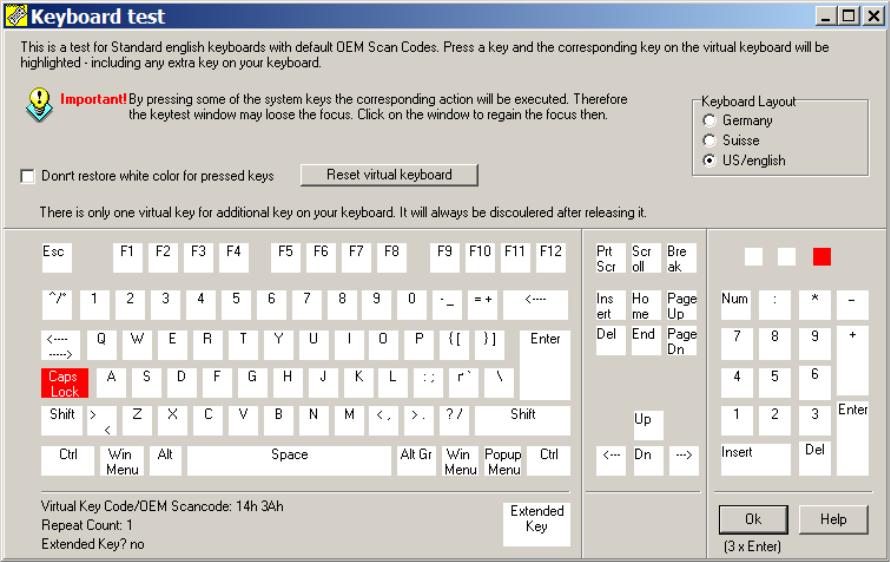

Запустив программу Dr. Hardware проверить правильность формирования клавиатурой кода нажатой клавиши (для запуска теста нажать кнопку Keyboard test);
Выполнить операции по прозвонке соединительного кабеля мыши.
Порядок прозвонки соединений с помощью мультиметра (MY-62):
Соединить черный щуп с гнездом СОМ.
Соединить красный щуп с гнездом V Ω Hz (полярность красного будет +).
Установить переключатель функций в положение прозвонки (значок мелодии).
Включить питание мультиметра.
Подсоединить щупы мультиметра к двум точкам проверяемой цепи. Если существует контакт между этими двумя точками (т.е. сопротивление менее 50 Ом) прозвучит сигнал зуммера.
Выключить питание мультиметра.
Используя условные обозначения зарисовать схему соединения разъемов кабеля мыши.
Используя мультиметр проверить работоспособность кнопок мыши.
СОДЕРЖАНИЕ ОТЧЕТА
Название работы.
Цель работы.
Перечень оборудования.
Результаты поверки работоспособности клавиатуры и мыши.
Схему соединения кабеля мыши.
Вывод по работе.
КОНТРОЛЬНЫЕ ВОПРОСЫ
Каково назначение элементов контроллера клавиатуры?
Что такое скан-код клавиатуры?
Каков принцип работы механической и оптической мыши?
ДОПОЛНИТЕЛЬНО
1. Ознакомиться с программой Passmark Keyboard Test.
Лабораторная работа №8
ТЕСТИРОВАНИЕ ПОРТОВ МАТЕРИНСКОЙ ПЛАТЫ
Цель: изучить методику программного тестирования материнской платы и проверки портов.
Оборудование: компьютер, загрузочная дискета MS-DOS с программой CheckIt, заглушки (loopback) для проверки портов СОМ и LPT.
Оборудование для создания СОМ и LPT заглушек: паяльник, припой, канифоль, порт DB9S (мама), порт DB25P (папа), жилы (например, из шлейфа флоппи-дисковода).
ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ
ВИДЫ НЕИСПРАВНОСТЕЙ МАТЕРИНСКОЙ ПЛАТЫ
Аппаратные. Механические повреждения из-за перегиба платы или ее неправильной установки в корпус системного блока, разрыв дорожек, нарушение контакта в одном из разъемов расширения.
Программные. Переполнение ОЗУ резидентными программами, установка драйвера, несовместимого с подключенным периферийным устройством.
Программно-аппаратные. Выход из строя ПЗУ BIOS, потеря или искажение информации о конфигурации, хранимой в энергонезависимом ОЗУ (CMOS), неправильная установка джамперов (перемычек) устанавливающих частоту шины, множитель и напряжение питания процессора.
Диагностика неисправностей осуществляется двумя способами:
программно;
с помощью приборов (осциллографа, логического пробника и анализатора).
Варианты проявления неисправностей материнской платы
При нажатии кнопки Power компьютер не включается.
Динамик издает серию звуковых сигналов.
Сбои в работе компьютера после загрузки ОС, неработоспособность интегрированных устройств.
Алгоритм определения неисправности материнской платы
Отсоединить от платы клавиатуру, мышь и т.д., оставив сетевой кабель и монитор.
Проверить, не коротит ли кнопка RESET (перезагрузка) и не залипла ли она. Для этого отсоединить провод от материнской платы (F_PANEL - RS).
Проверить, не коротит ли материнская плата на корпус (достать плату из системного блока и положить на диэлектрик).
Проверить напряжение на аккумуляторе CMOS - CR 2032 (должно быть не менее 2,9 В), проверить ток потребления (в пределах 3-10 мкА).
Обнулить содержимое CMOS (джампером или вытащив батарейку при выключенном питании; если джампер Clear CMOS содержит два контакта, замкните металлическим предметом (отверткой) его контакты на несколько секунд (питание - выключено!)).
Примечание: Если вы не нашли джампер Clear CMOS попробуйте сбросить настройки так: выключить питание, извлечь батарейку, на несколько секунд замкнуть металлическим предметом контакты гнезда.
Проверить блок питания - заменой на другой (исправный).
Примечание: Если в БП потеряли емкость входные высоковольтные фильтры, то может сложиться впечатление, что БП исправный (светодиоды горят, кулеры - вращаются).
Оставить на МП процессор и динамик (спикер). Если после запуска динамик подал сигнал, то МП исправна, а неисправность в извлеченной плате.
Установить устройства по одному в следующем порядке: ОЗУ, видеокарта, ЖД и т.д. пока не будет найден неисправный узел.

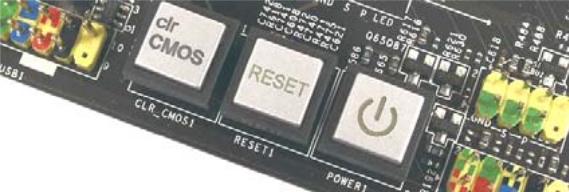

Кнопка очистки содержимого CMOS-памяти Джампер очистки CMOS рядом с батарейкой
