4. Участники проекта и их обязанности

Романов Андрей Владимирович - разработка серверной части проекта, а именно:

1. проектирование модели базы данных проекта;

2. проектирование API взаимодействия с клиентами (языка обмена информацией клиентов и сервера);

3. проектирование серверной части проекта;

4. разработка сервера на языке C#;

5. тестирование сервера;

6. составление документации сервера;

7. настройка и конфигурирование системы для использования сервера, в том числе настройка веб-сервера, а также создание и конфигурирование базы данных.

Марунько Антон Евгеньевич:

разработка клиентского приложения для платформы IOS, а именно:

1. проектирование модели базы данных проекта;

2. проектирование API взаимодействия с клиентами;

3. проектирование клиентского приложения для платформы IOS (проектирование интерфейса и программной части);

4. разработка клиентского приложения для платформы IOS;

5. тестирование клиентского приложения;

6. написание документации клиентского приложения;

7. публикация клиентского приложения в App Store;

менеджмент проекта, а именно:

1. управление разработкой проекта;

2. формирование задач участникам проекта;

3. интеграция участников между собой;

4. тестирование системы в целом;

5. написание текстов технического задания;

6. проектирование интерфейса Android приложений;

7. публикация приложений платформы Android.

Синчурин Станислав - разработка клиентского и администраторского приложения для платформы Android, а именно:

1. проектирование клиентского и администраторского приложения для платформы Android (проектирование интерфейса и программной части)

2. разработка клиентского и администраторского приложения для платформы Android;

3. тестирование Android приложений;

4. написание документации Android приложений.

Николаева Валерия Сергеевна - разработка дизайна проекта, а именно:

1. проектирование интерфейсов приложений и сайта;

2. создание графики для приложений и сайта;

3. разработка рекламных макетов проекта и представительской графики.

Ащепков Павел - разработка сайта проекта, а именно:

1. проектирование сайта проекта;

2. разработка сайта проекта;

3. размещение и конфигурация сайта на хостинге, в том числе привязка домена;

4. тестирование сайта;

5. написание документации сайта.

Веревкин Владислав:

1. финансовое сопровождение проекта;

2. подготовка отчетов (в государственные структуры);

3. юридическое сопровождение проекта;

4. распространение проекта.

5. Структура системы

Диаграмма компонентов IOS приложения:

6. Стадии и этапы разработки

В проекте можно выделить следующие стадии разработки.

1. Анализ требований, предъявленных к системе

Были определены используемые технологии разработки проекта, требуемые ресурсы - материальные, людские, сроки разработки проекта, стоимость ошибок при проектировании проекта

2. Определение спецификаций

На этапе описания спецификаций были определены требуемые функции системы, данные, необходимые для проверки системы на работоспособность.

3. Проектирование

На стадии проектирования была разработана модель проекта, схема взаимодействия клиента и сервера и примерное API, а также модель базы данных проекта в соответствии с идеологией IDEF1X и архитектура сервера, приложений, примерный интерфейс приложений и сайта. Примерный интерфейс администраторского приложения приведен в приложении А.

База данных на стадии проектирования была переработана множество раз. Проектирование базы данных выполнялось с использованием методологии IDEF1X.

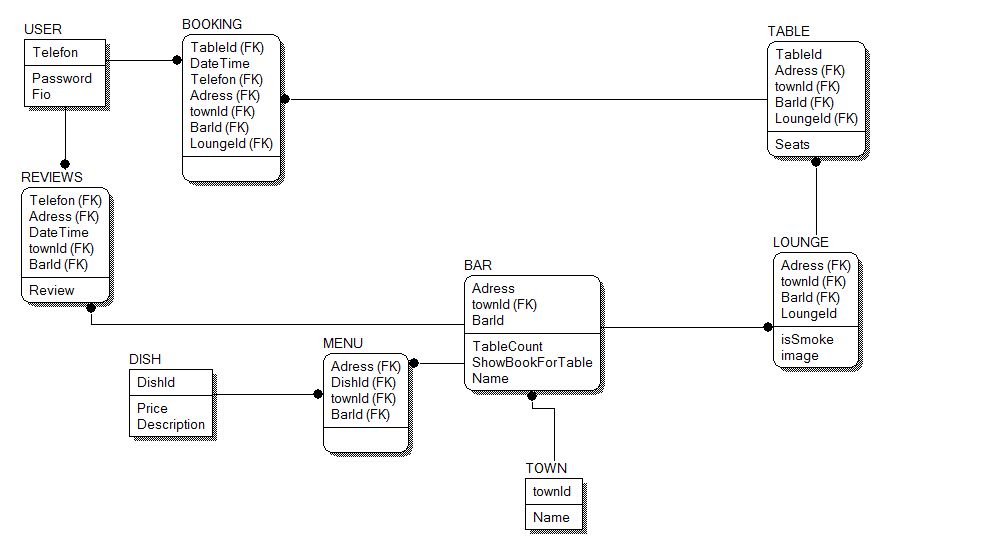

Рисунок 6.1 – Модель базы данных

На рисунке 6.1, располагается исходный вариант диаграммы FA уровня.

Диаграмма представлена следующими сущностями, описание в таблице 6.1.

Таблица 6.1. – Сущности

Сущность	Определение
USER	Зарегистрированный в системе пользователь
BOOKING	Метка для стола, в которой указано, время заказа, ФИО и телефон заказавшего.
TABLE	Объект в пространстве зала, имеющий определенные координаты и оборудованный местами для сидения
REVIEWS	Запись оставленная пользователем, на сайте или в приложении о заведении.
DISH	Блюдо, которое можно получить в данном заведении и которое входит в меню.
MENU	Совокупность блюд для данного заведения
BAR	Представляет собой заведение, имеющее определенный адрес, время работы, тип.
LOUGE	Представляет собой помещение в заведении с находящимися в нем столиками
TOWN	Область расположения нескольких заведений

Таблица 6.2 – Атрибуты

Атрибут	Определение	Сущность
Telefon	Контактный телефон пользователя	USER
Password	Пароль пользователя для доступа к сервису	USER
Fio	Фамилия Имя Отчество пользователя	USER
DateTime	Время от начала работы заведения, до окончания	BOOKING
Review	Запись о заведении, созданная пользователем на сайте или в мобильном приложении	REVIEWS
DishId	Идентификатор блюда	DISH
Price	Цена за одну порцию блюда	DISH
Description	Краткое описание блюда	DISH
townId	Идентификатор города	BAR
Name	Название города	TOWN
Address	Физический адрес заведения	BAR
BarId	Идентификатор бара	BAR
TableCount	Количество столиков в заведении	BAR
ShowBookForTable	Метка, указывающая можно ли при заказе указать идентификатор столика	BAR
TableId	Идентификатор столика	TABLE
Seats	Количество место за столиком	TABLE
LoungeId	Идентификатор зала	LOUNGEID
isSmoke	Метка, указывающая можно ли курить в данном зале	LOUNGEID
Image	Указывает место расположения на жестком диске сервера, картинки зала	LOUNGEID

Ниже представлен конечный вариант модели базы данных.

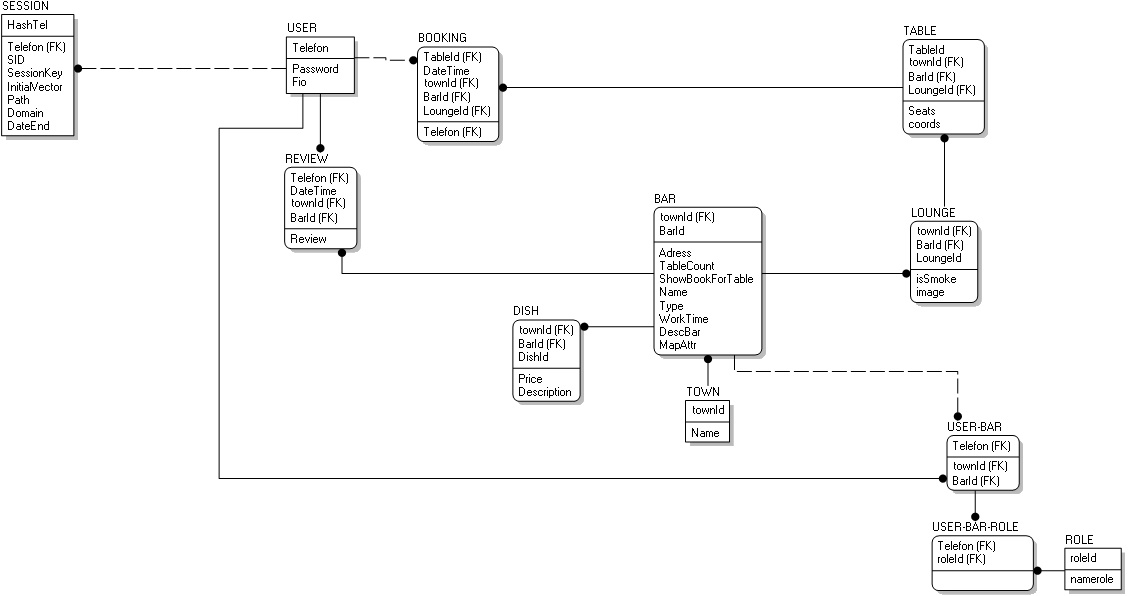

Рисунок 6.2 – Конечная версия модели структуры базы данных

Таблица 6.3 – Обновление сущностей

Сущность	Определение
SESSION	Сущность, характеризующая факт авторизации пользователя.
ROLE	Метка уровня прав которая может быть сопоставлена пользователю
USER-BAR	Факт сопоставления сотрудника заведения (пользователя) с конкретным заведением.
USER-BAR-ROLE	Факт сопоставления метки уровня прав с некоторым пользователем

Таблица 6.4 – Обновление атрибутов

Атрибут	Определение	Сущность
Type	Тип заведения	BAR
WorkTime	Время от начала работы заведения, до окончания	BAR
TableCount	Количество столиков в зале	LOUNGE
coord	Геометрическое расположение центра стола на плоскости зала	TABLE
HashTel	SHA1 хэш от номера телефона пользователя	SESSION
SID	Идентификатор сессии	SESSION
SessionKey	Сессионный ключ, используемый в алгоритме AES	SESSION
Path	Путь до хранилища информации о сессии	SESSION
Domain	URI для которого идентификатор сессии считается правильным	SESSION
DataEnd	Время и дата окончания действия сессии	SESSION
InitialVector	Вектор инициализации, используемый в алгоритме AES	SESSION
Login	Логин администратора для досутпа к сервису	ADMIN
Password	Пароль администратора для досутпа к сервису	ADMIN
DescBar	Описание заведения	BAR
MapAttr	Координаты геометрического центра заведения на карте	BAR
roleId	Идентификатор роли	ROLE
namerole	Описание роли	ROLE

В конце стадии проектирования были разработаны технические задания, определены сроки разработки проекта и вывода его на рынок. Пример технического задания на разработку сайта в приложении Б.

4. Кодирование

На этапе кодирования были разработаны модули системы, клиентская и серверная часть.

Представим реализацию этапа кодирования в виде снимков экрана системы контроля версий.

Серверная часть:

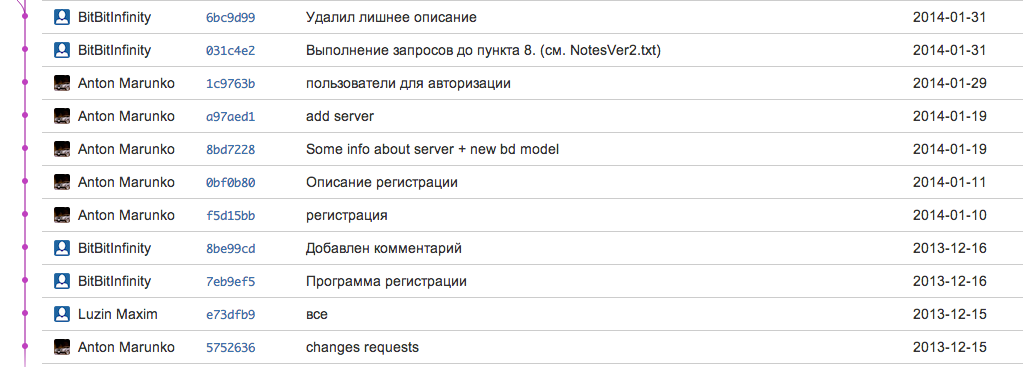

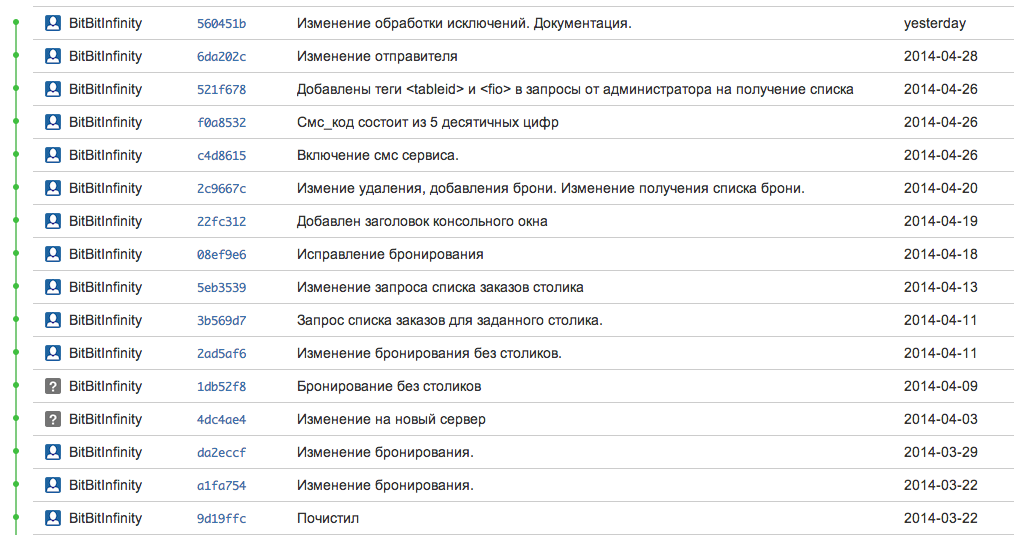

Рисунок 6.3 – система контроля версий сервера, часть 1

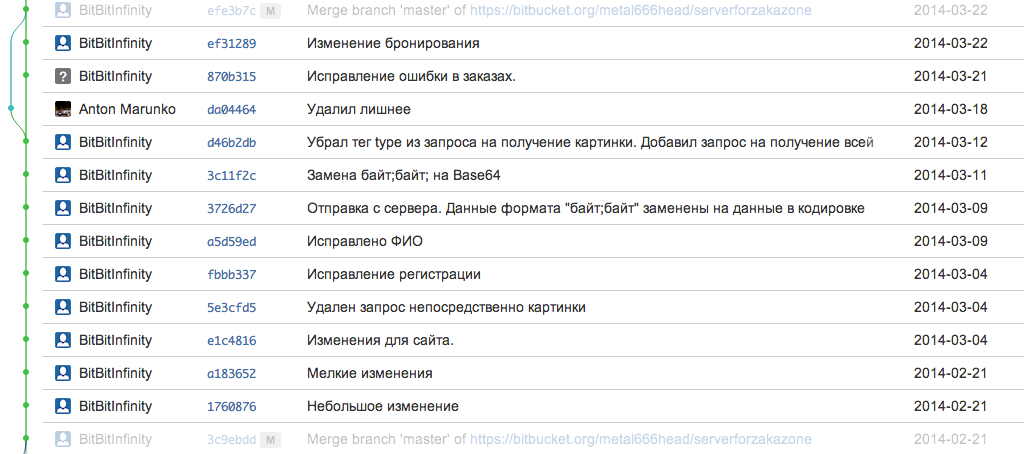

Рисунок 6.4 – система контроля версий сервера, часть 2

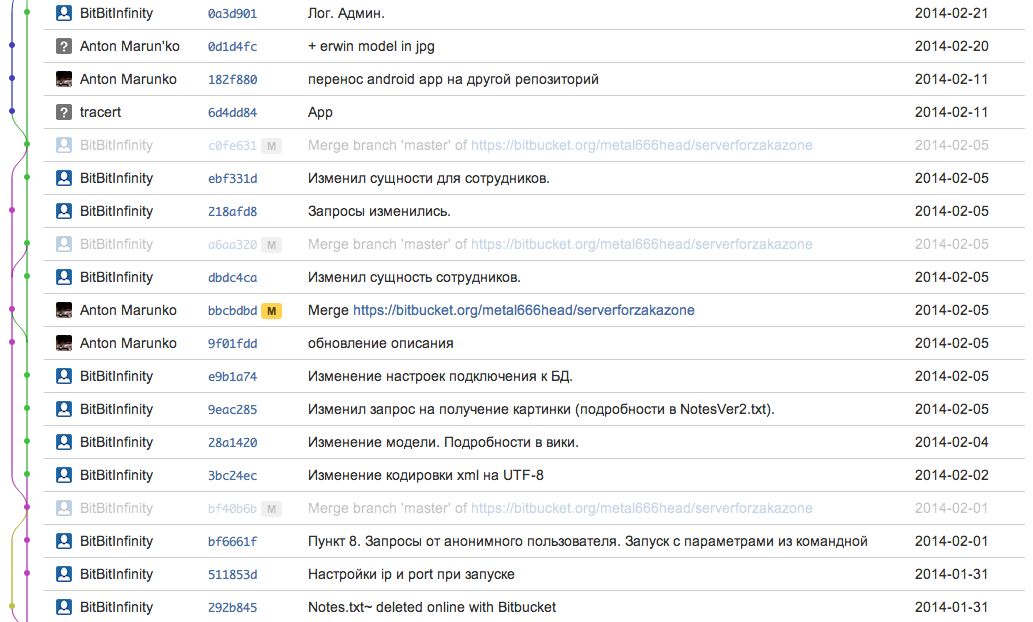

Рисунок 6.5 – система контроля версий сервера, часть 3

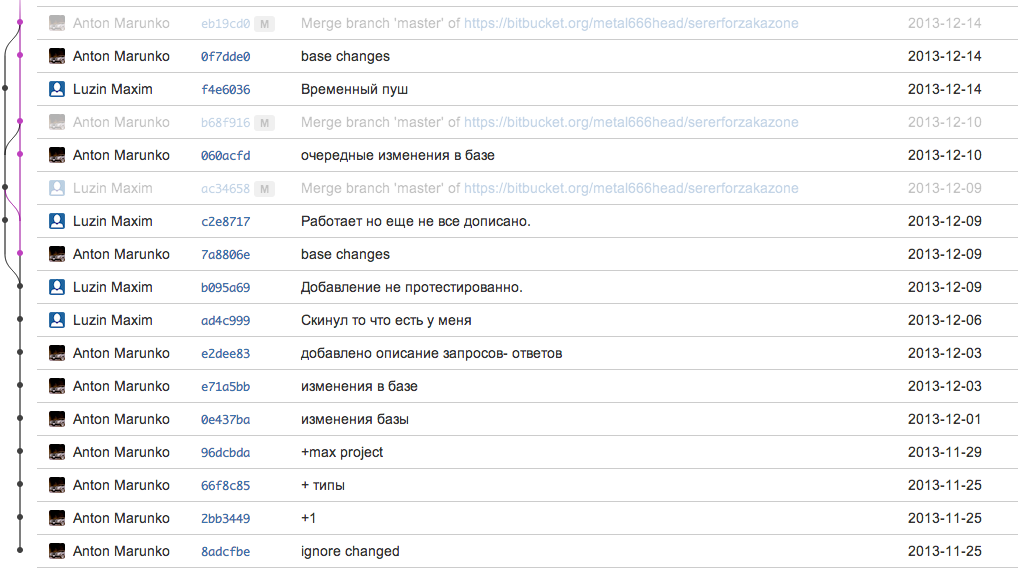

Рисунок 6.6 – система контроля версий сервера, часть 4

Рисунок 6.7 – система контроля версий сервера, часть 5

Приложение платформы IOS:

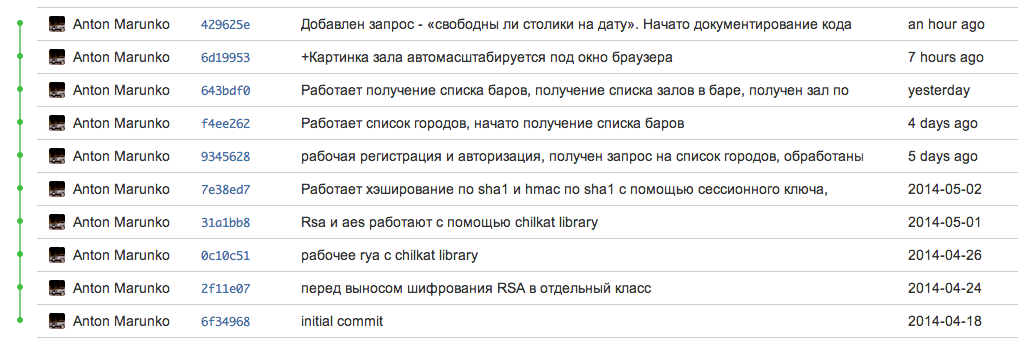

Рисунок 6.8 – система контроля версий IOS приложения

Приложение платформы Android:

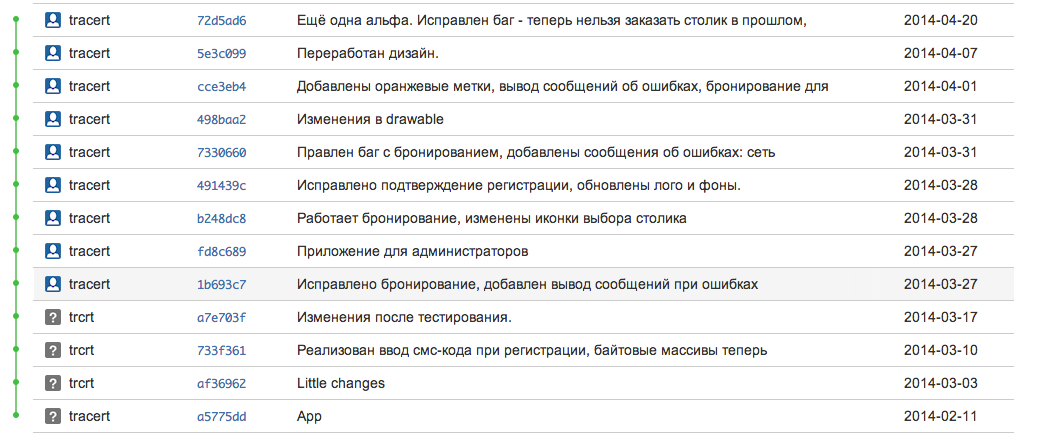

Рисунок 6.9 – система контроля версий Android приложения.

5. Тестирование системы

Сервис тестировался автономно, комплексно и системно.

В качестве примера комплексного тестирования можно привести таблицу автоматического тестирования сервера:

Таблица

Для системного тестирования были использованы различные устройства на платформах Android (версий API –2.2; 2.3.3; 4.0; 4.1; 4.2; 4.4) и IOS (версии 6.0, 6.1.1, 7.0, 7.1). Для тестирования использовались максимально возможно устройства с разными характеристиками ( размером экрана, мощностью процессоров и прочими аппаратными характеристиками). Для тестирования сайта использовались различные браузеры – Mozilla Firefox, Safari, Opera, Google Chrome, Internet Explorer версий 7.0 и выше, а также мобильные аналоги браузеров Safari, Google Chrome, Opera.

6. Составление документации

Написать про документацию
