Программируемые контроллеры
«Simatic S7-300»

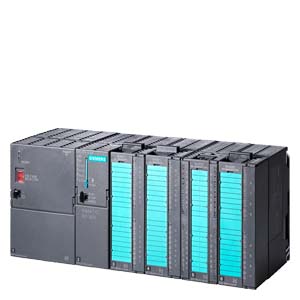

Модульный программируемый контроллер SIMATIC S7-300 ориентирован на построение систем управления относительно низкой и средней степени сложности.
Модульная конструкция SIMATIC S7-300, работа с естественным охлаждением, возможность использования в распределенных структурах управления, простое обслуживание позволяют получать рентабельные решения множества задач автоматического управления в различных секторах промышленного производства.
Области применения контроллера SIMATIC S7-300 включают:
машины специального назначения,
текстильные машины,
упаковочные машины,
машиностроительные производства,
системы автоматизации зданий,
инсталляционные системы,
электромеханические и электронные производства и т.д.
Широкий спектр центральных процессоров различной производительности, а также исчерпывающий набор сигнальных, функциональных и коммуникационных модулей позволяет адаптировать контроллер к требованиям множества решаемых задач, выполнять его расширение и модернизацию за счет установки дополнительных модулей.
SIMATIC S7-300 является универсальным контроллером:
максимальная стабильность работы в промышленных условиях, высокая стойкость к электромагнитным, вибрационным и ударным воздействиям.
S7-300 имеет простую, гибкую и удобную конструкцию:
Установка модулей: Модули устанавливаются на профильную шину S7-300 и фиксируются в рабочих положениях встроенными в модули винтами.
Подключение к внутренней шине: Участки внутренней шины контроллера интегрированы в каждый модуль. Соединение модулей между собой выполняется с помощью шинных соединителей, устанавливаемых с тыльной стороны модулей. Шинные соединители включены в комплект поставки всех модулей S7-300, исключая CPU и PS.
Простая замена модулей.
Технологии подключения внешних цепей: За счет использования фронтальных соединителей соответствующих типов подключение внешних цепей может выполняться через контакты под винт, пружинные контакты-защелки, или контакты FastConnect, использующие метод прокалывания изоляции жил.
Система соединителей TOP Connect: Система модульных соединителей, позволяющих выполнять быстрый и безошибочный монтаж внешних цепей модулей.
Фиксированная монтажная глубина: Фронтальные соединители с подключенными внешними цепями устанавливаются в специальный отсек модуля, закрываемый пластиковой защитной дверцей. В таком состоянии все модули контроллера имеют одинаковую монтажную глубину.
Произвольный порядок размещения модулей.
Контроллеры S7-300 имеют модульную конструкцию и позволяют использовать в своем составе следующие устройства:
Модуль центрального процессора (CPU) - выполнение программ пользователя и управление всеми узлами контроллера;
Модуль блока питания (PS) - обеспечивает питание контроллера от сети переменного тока напряжением 120/230 В или от источника постоянного тока напряжением 24/48/60/110 В;
Сигнальные модули (SM) - обеспечивают ввод-вывод дискретных и аналоговых сигналов с различными электрическими и временными параметрами;
Коммуникационные процессоры (CP) - подключение контроллера к сетям PROFIBUS, PROFINET, Industrial Ethernet, AS-Interface, организации связи через Internet или PtP (point to point) интерфейс;
Функциональные модули (FM) - способны самостоятельно решать задачи автоматического регулирования, позиционирования, взвешивания, скоростной обработки сигналов и т.д., снабжены встроенным микропроцессором и способны выполнять возложенные на них функции даже в случае остановки центрального процессора программируемого контроллера.
Интерфейсные модули (IM) - обеспечивают возможность подключения к базовому блоку (стойка с CPU) одной или нескольких стоек расширения ввода-вывода.
Модули специального назначения - это иммитационный модуль SM 374 для формирования входных и отображения выходных дискретных сигналов на этапе отладки прикладных программ и для проверки работоспособности контролеера при эксплуатации. И ложный модуль DM 370 для резервирования места под сигнальный модуль с еще неопределенными параметрами.
Контроллеры S7-300 позволяют использовать в своем составе до 32 сигнальных и функциональных модулей, а также коммуникационных процессоров, распределенных по 4 монтажным стойкам. Все модули работают с естественным охлаждением. Программируемые контроллеры не поддерживают функцию "горячей" замены модулей.
