2.1 Выбор киПиА локальной сар Датчики температуры

ТХА-0192т

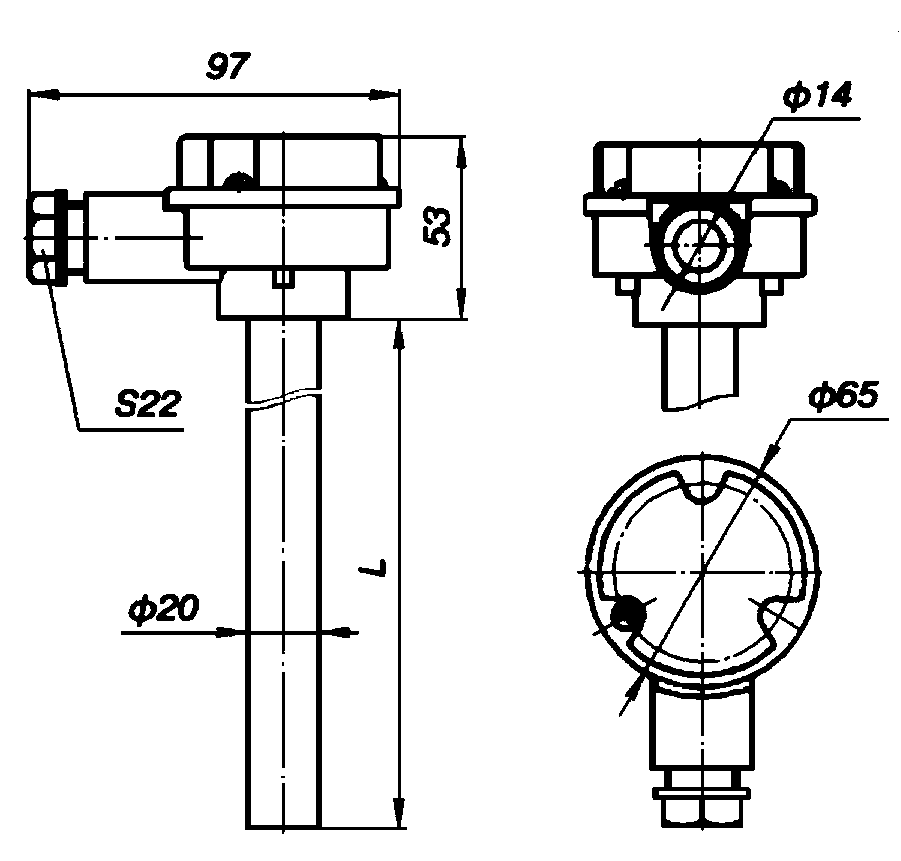

Преобразователи термоэлектрические ТХА-0192,(в дальнейшем – термопреобразователи) предназначены для измерения температуры газообразных или жидких химически неагрессивных, а также агрессивных сред, не разрушающих защитную арматуру.

Измерение температуры основано на явлении возникновения в цепи термопреобразователя термоэлектродвижущей силы при разности температур между его рабочими и свободными концами.

Величина термоэлектродвижущей силы зависит от этой разности температур и фиксируется потенциометром.

Измерительным узлом термопреобразователя является чувствительный элемент (ЧЭ), состоящий из двух термоэлектродов: хромель и алюмель (для ТХА) или хромель и копель (для ТХК), армированных двухканальными (или четырехканальными) трубками из оксида алюминия.

ЧЭ помещен в защитную металлическую арматуру. Свободные концы ЧЭ подключены к контактам, расположенным в головке термопреобразователя. Положительный термоэлектрод подключен к контакту со знаком «+».

Примечание: Допускается внесение изменений в конструкцию изделия, не влияющих на функциональное назначение, присоединительные размеры и технические характеристики изделия.

В зависимости от материала защитной арматуры рекомендуются следующие измеряемые среды:

Таблица 2

Материал защитной арматуры	Измеряемая среда
ТХА-0192т
сталь 15Х25Т	Газовые и жидкостные агрессивные среды, установки пиролиза. Топочные газы. Не рекомендуется воздействие ударных нагрузок, и температуры 400…700 °С (из-за склонности стали к отпускной хрупкости). Сталь – магнитная и устойчива к серосодержащим средам.

Климатическое исполнение – обыкновенное Д3 по ГОСТ 12997-84, но при этом верхнее значение температуры окружающего воздуха до 85 С.

Основные технические данные:

• Диапазон измеряемых температур от -40 до +1000С

• Номинальная температура применения 750С

• Класс по ГОСТ 6616-94

• Электрическое сопротивление изоляции между термоэлектродами и защитной арматурой при температуре окружающего воздуха воздуха (2510)С и относительной влажности от 30 до 80% не мене 100 Мом

• Пределы допускаемых отклонений от НСХ по ГОСТ 6616 в диапазоне измеряемых температур от -40 до 333С включительно – 2,5 С и свыше + 333 до 1000 С включительно - 0,0075|t|

• Пределы допускаемых отклонений от НСХ в диапазоне измеряемых температур с учетом теплоотвода по арматуре должны составлять от минус 40 до 333 С включительно - 3,25 С и свыше 333 до 1000 0С включительно - 0,00975/t/

• Показатель тепловой инерции не более 180 секунд

• Одинарные рабочие спаи

• Степень защиты от воздействия пыли и воды по ГОСТ14254-96

Таблица 3

Наименование термопары	Диаметр проволоки, мм	Температура эксплуатации, С	Продолжительность эксплуатации, ч
Хромель Т-алюмель	3,2	800 1000 1200	10000 2000 100
