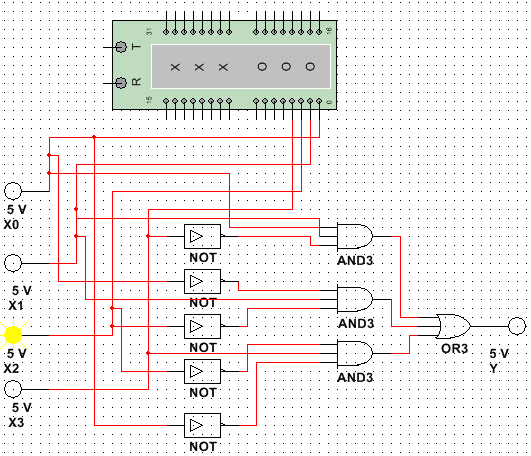

4.1 Моделирование комбинационной схемы
Вывод: На рисунках наглядно видно как данная схема преобразует значения генератора слов в необходимую нам функцию F : 0010011100. Поставленная задача выполнена.
Заключение.
В курсовом проекте разработаны принципиальные схемы усилителя, генератора гармонических колебаний, источника питания и дешифратора.
При проектировании усилии теля мы ознакомились с методами расчетов параметров биполярного транзистора с использованием справочных данных, а также проектированию модели рассчитанного усилителя.
В качестве усилительного каскада использовали биполярный транзистор КТ363А. Также построили графоаналитическим методом ВАХ транзистора.
Для построения генератора мы использовали операционный усилитель К154УД1. Для получения нужной формы сигнала принудительно занизил резистор R6 и R7 до значения 1.6 кОм. Использовал АРУ на диодах, с плавным переключением по частоте и ступенчатой регулировкой по амплитуде. Основной сложностью оказались проблемы при получении модели генератора, так как возникла большая величина нелинейных искажений на высокой частоте.
Для спроектированного генератора необходим источник питания удовлетворяющий потребление тока. Реализацию источника питания произвели интегральным стабилизатором К142ЕН15А, диодную сборку выбрали КД521А серии.
Дешифратор спроектировал на микросхемах серии К155,так как это позволит нам экономически выгодно подойти к таким вопросом как:
Уменьшить габариты и естественные размеры, удишивить, а также сократить количество потребляемой энергии.
Библиографический список.
Основы промышленной электроники/ Под ред. В. Г. Герасимова. М.: Высшая школа, 1987. 336 с.
Сборник задач по электротехнике и основам электроники/ под ред. В. Г. Герасимова. М.: Высшая школа, 1986. 288 с.
Морозов А. Г. Электротехника, электроника и импульсная техника. М.: Высшая школа, 1987. 448 с.
Степаненко И. П. Основы теории транзисторов и транзисторных схем. 4-е. изд. перераб. и доп. М.: Энергия, 1977. 672 с.
Жеребцов И. П. Основы электроники. 4-е изд. перераб. и доп. Л.: Энергоатомиздат, 1985. 352 с.
Бочаров Л. Н. и др. Расчет электронных устройств на транзисторах/ Л. Н. Бочаров, С. К. Жебряков, И. Ф. Колесников. М.: Энергия, 1978. 208 с.
Полупроводниковые приборы: транзисторы. Справочник/Под ред. Н. Н. Горюнова,-М.: Энергоатомиздат, 1983.
Лавриненко В. Ю. Справочник по полупроводниковым приборам. Киев: Техника, 1980.
Справочник радиолюбителя-конструктора, – М.: Энергия, 1977.
Транзисторы для аппаратуры широкого применения. Справочник/Под ред. Б, Л. Перельмана, – М.: Радио и связь, 1981.
