29. Способы гашения дуги путем воздействия на её ствол.
Увеличение длины дуги путём её растяжения
Чем длиннее дуга, тем большее напряжение необходимо для ее горения (кривая U1д). Если напряжение источника окажется меньше ВАХ дуги (кривая U1д), то нет условий для стабильного горения дуги, дуга гаснет. Это самый простой, но самый неэффективный способ. Например, чтобы погасить дугу с I=100 A при U= 220 B требуется растянуть дугу на 25 ÷ 30 см, что в ЭА практически невозможно (увелич-ся габариты). Используется у слаботочных электрических аппаратов (реле, магнитные пускатели, выключатели).
Воздействие на ствол дуги путём охлаждения, при этом увеличивается продольный градиент напряжения.
Гашение дуги в вакууме Высокоразреженный газ обладает электрической прочность в десятки раз большей, чем газ при атмосферном давлении. Используется в вакуумных контакторах и выключателях.
Гашение дуги в газах высокого давления
Воздух при давлении 2 МПа и более обладает высокой электрической прочностью, что позволяет создать компактные гасительные устройства в воздушных выключателях. Эффективно также использование шестифтористой серы SF6 (элегаза) для гашения дуги.

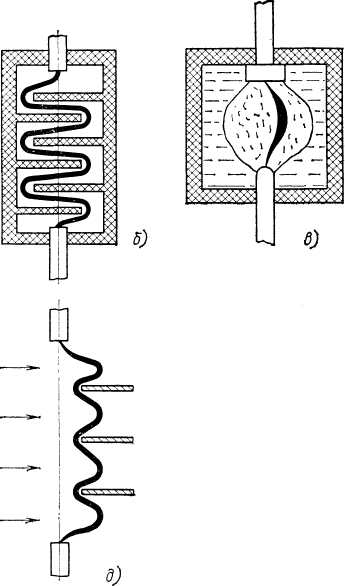

Гашение дуги в узких щелях
Способ используется в аппаратах на напряжение до 1000В.
Гашение дуги в масле
Способ используется в аппаратах на напряжение выше 1000В.
Воздействие на столб электрической дуги. Задача ДУ состоит в том, чтобы обеспечить гашение дуги за малое время с допустимым уровнем перенапряжений, при малом износе частей аппарата, при минимальном объеме раскаленных газов, с минимальным звуковым и световым эффектами.
Рассмотрим ДУ аппаратов низкого напряжения, Для
гашения дуги постоянного тока иеобходамо^чтобы ВАХ ду- ги «д шла. выше прямой U—iR. Так как ид==Т?^7+йэ, то
подъем характеристШПГТможно получить за счет увеличения длины дуги /, напряженности электрического поля в столое дуги (градиента)_£п и использования околоэлек-тродного паления напряжения иэ. /Увеличить градиент Еп можно нутемНэффективного охлаждения дуги и подъема давления среды, в коходой она горит^Охлаждение дуги можно создать за счет перемещения дуги в воздухе или газе, за счет их перемещения относительно дуги либо размещения дуги в узкой щели, стенки которой имеют высокую теплопроводность и дугостойкость.
Поднятие ВАХ за счет увеличения длины малоэффективно, так как значение Еп для свободно горящей в воздухе дуги мало (10 В/см) и ее гашение требует значительного растяжения, что увеличивает габариты аппарата.
В электрических аппаратах низкого напряжения наиболее широко применяются ДУ с узкой щелью (§ 4.1). Для увеличения эффективности охлаждения ширина щели б делается меньше диаметра дуги йд. Кроме того, по мере втягивания дуги в щель она приобретает форму зигзага. При этом увеличивается не только длина дуги, но и отвод тепла от нее.
Перемещение дуги в такой камере осуществляется с помощью магнитного поля.

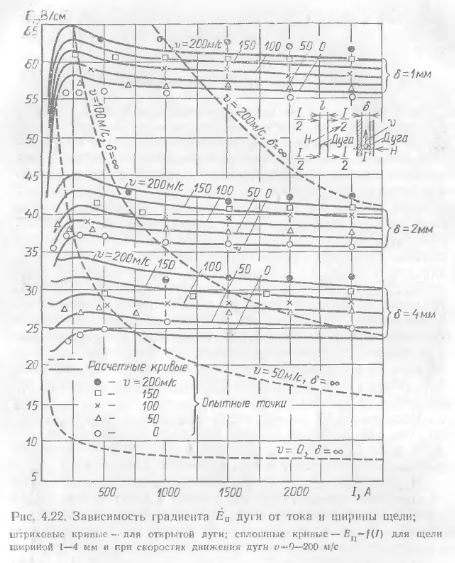

Важнейшей характеристикой дугогасительной камеры является зависимость градиента Еп от ширины щели б и тока / (рис. 4.22) [3.2]. Для каждого значения б меняются ток / и напряженность магнитного поля Н. Значение б = со относится к открытой свободно горящей в воздухе дуге.
Для открытой дуги (штриховой линией) градиент Еп резко изменяется в зависимости от тока и для неподвижной дуги составляет всего 10 В/см. Для узкой щели 6 = 1 -4-4 мм градиент Е„ мало зависит от тока и увеличивается с умеиь-шемием б. Скорость движения дуги v может достигать 200 м/с и при неизменном токе дуги / меняется за счет изменения напряженности поля Н. Зависимость продольного градиента Еп от ширины щели показана на рис. 4.23. Сле-
исключать возможность остановки дуги, так как это приводит к разрушению керамики и отказу ДУ.
Наиболее
характерные формы щели в керамических
пластинах ДУ
изображены
на рис. 4.24, где 1
и
2
—
зона наибольшего охлаждения дуги; 3
—
продольная щель, в которую направляется
дуга; 4
—
расширение,
облегчающее вхождение дуги в камеру;
5 — местные уширения в щели.
м1с
Раскаленные газы, выбрасываемые из ДУ после гашения дуги, попадая на токоведущие детали оборудования, могут приводить к возникновению в нем КЗ. Поэтому на пути этих газов устанавливают решетку из металлических
пластин. Газы, проходя через эту решетку, деионизируют-ся, охлаждаются, и опасная зона их выброса резко сокращается
