Рекомендуемая высота этажа для различных систем разработки (м) пo м. И. Агошкову и г. И. Малахову

Система разработки	Без промежуточного горизонта		С промежуточным горизонтом
	от	до	от	до
Потолкоуступная и сплошная с распорной крепью	30	60	60	80
Подэтажные штреки	50	100	-	-
С магазинированием руды	40	75	60	100
Горизонтальные и наклонные слои с закладкой	30	50	60	80
С креплением без закладки	20	40	40	60
Со станковой крепью и закладкой	30	50	50	80
Слоевое обрушение: крутое падение пологое падение	30 20	60 40	- -	- -
Подэтажное обрушение	40	75	-	-
Этажное обрушение	60	100	-	-
Комбинированные системы: с закладкой камер с открытыми и с магазинированными камерами	40 50	60 100	- -	- -

Время на вскрытие и подготовку при заданной высоте этажа h_э:

(IV.40)

или

(IV.41)

Если или меньше времени, требующегося на подготовку или вскрытие и подготовку, необходимо увеличить высоту этажа или вести добычу одновременно на двух этажах.

Высота этажа может приниматься также по практическим данным (табл. IV.8).

Применение лифтов для подъема людей, материалов и оборудования в каж­дом крупном блоке позволяет увеличить высоту этажа по сравнению с обычной 50—60 м до 75—90 м и более.

Высота этажа, определяемая по средней себестоимости и по критерию «се­бестоимость прироста параметра», дает узкую область экономически равноценных значений параметра. Так как высота этажа зависит от капитальных затрат на подготовку горизонта и эксплуатационных расходов на 1 т извлекаемых запасов, то в общем виде средняя себестоимость 1 т руды может быть выражена формулой

(IV.42)

^{где — эксплуатационные расходы, коп/т; расходы от погашения} выработок, обслуживающих этаж, коп/т.

По формуле (IV.42) строится график зависимости средней себестоимости 1 т руды от высоты этажа и определяется ее оптимальная величина.

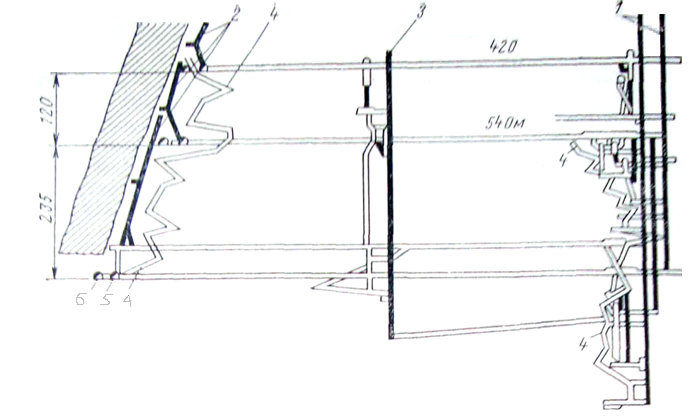

Рис. IV.ll. Схема вскрытия и подготовки этажей высоты 120 и 235 м транспортными галереями на руднике «Кируна» (Швеция):

1 — рудоподъемный ствол; 2 — рудоспуск; 3 — вспомогательный ствол для подготовки новых горизонтов; 4 — автотранспортная галерея; 5 — погрузочный заезд под участко­вые рудоспуски; 6 — этажный откаточный штрек

При вскрытии и подготовке транспортными галереями (заездами) с приме­нением самоходного оборудования (рис. IV. 11) высота этажа определяется кон­структивно по размещению подземных бункеров и рудоподъемных стволов, по времени подготовки рудных запасов и может составлять 200 м и более.

Высота этажа при вскрытии и подготовке ярусным способом составляет не менее 150—160 м (рис. IV. 12).

Ярусный способ вскрытия разработан для наклонных и крутопадающих залежей с использованием как существующего горного оборудования, так и са­моходной техники [98].

В каждом конкретном случае оптимальная высота этажа должна опреде­ляться для строго установленных условий.

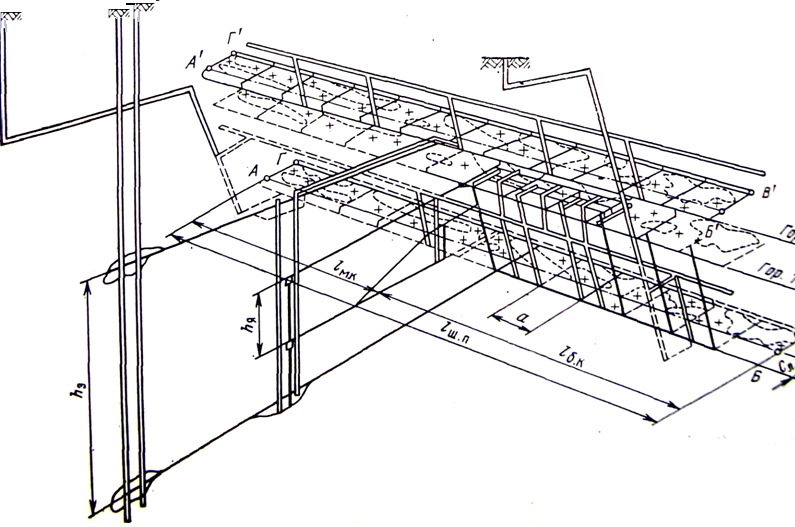

Рис. IV.12. Ярусная схема вскрытия и подготовки этажей:

АБВГ и А’Б’В’Г’ – площади шахтного поля на гор. i и гор. i – 1; l_ш.п. и b_ш.п – длина и ширина шахтного поля на гор. i; l_б.к и l_м.к – длина большого и малого крыльев шахтного поля; h_э и h_я – высота этажа и яруса; а – длина блока.
