Содержание

Задание на курсовое проектирование………………………………………………..3

1. Область применения…………………………………………………………….4

2. Анализ объемно-планировочного и конструктивного решений……………..5

3. Подсчет объемов работ………………………………………………………...10

4. Выбор способа ведения работ…………………………………………………15

5. Выбор строповочных и монтажных приспособлений и инвентаря…………25

6. Выбор монтажных кранов………………………………………………..........29

7. Технико-экономическое обоснование выбора монтажных кранов…………34

8. Составление калькуляции трудовых затрат и заработной платы…………...37

9. Формирование и расчет монтажных потоков………..……………………….41

10. Календарный план производства работ……………...……………….............43

11. Проектирование стройгенплана……………………………………………….44

12. Определение технико-экономических показателей………………………….50

13. Разработка мероприятий по безопасному ведению работ…………………...53

14. Библиографический список……………………………………………………77

1. Область применения.

Проект производства работ разработан на монтаж возведения многоэтажного здания с сеткой колонн 6х6м. Здание запроектировано прямоугольной формы с размерами в осях 18х60м. Работы производятся в городе Москва, начало строительства 10. 03. 2014 года. Работы по выгрузке, монтажным работам, сварочным, герметизации и заливки швов длятся 71,5 рабочих дней и заканчиваются 2 июля 2014г. Монтаж выполняется краном КБ 504. Кран обслуживает крановщик 6-го разряда и бригада рабочих в составе 5 человек.

Технологической картой учтены следующие виды работ: погрузочно-разгрузочные работы, работы по монтажу: колонн, ригелей, плит перекрытия и покрытия, замоноличиванием стыков, герметизация швов, сварочные работы.

2. Анализ объемно-планировочного и конструктивного решений.

Спецификация монтажных элементов

Таблица 2.1.

№ п/п.	Наименование элемента	Марка	Размеры			Объем бетона, м3	Масса, т.
			Длина, м.	Ширина, м.	Высота, м.
1	Колонны крайние нижнего ряда	К65а-1-2	12,425	0,4	0,75	2,19	5,47
2	Колонны средние нижнего ряда	К66а-1	12,425	0,4	1,1	2,39	5,98
3	Колонны крайние верхнего ряда	К5а-1-2	6,12	0,4	0,75	1,11	2,78
4	Колонны средние верхнего ряда	К6а-1	6,12	0,4	1,1	1,24	3,1
5	Ригели в 1 и последней рамах	Б41-1	5,48	0,495	0,8	1,53	3,8
6	Ригели кроме 1 и последней рамах	ИБ3-2	5,5	0,61	0,8	1,76	4,4
7	Плита перекры-тия распорная	П1-1АІІІвТ	5,55	1,485	0,5	1,23	3,1
8	Плита перекры-тия фасадная	П5-1АІІІвТ	5,55	1,485	0,5	1,22	3,1
9	Плита перекры-тия рядовая	П7-1АІІІвТ	5,45	1,485	0,5	1,22	3,1
10	Плита перекры-тия доборная	П9-1АІІІвТ	5,45	0,985	0,5	0,99	2,5
11	Стеновые панели рядовые	ПСТ 60.9.2,5	5,98	0,88	0,25	0,68	1,9
12	Стеновые панели рядовые	ПСТ 60.18.2,5	5,98	1,78	0,25	1,38	3,8
13	Стеновые панели простеночные	ПСТ 12.18.2,5	1,18	1,78	0,25	0,27	0,8
14	Стеновые панели угловые	ПСТ 6.18.2,5	0,58	1,78	0,25	0,13	0,4

На основании анализа объемно-планировочного и конструктивного решений разбиваем здание на 5 монтажных участка (в качестве участка принимаем часть здания в пределах одного этажа).

Назначаем методы и способы монтажа конструкций. По укрупненности монтируемых конструкций соответствует поэлементный монтаж, конструкции

устанавливают одну на другую. По направлению развития монтажа соответствует продольный метод. При продольном методе кран перемещается вдоль пролета, устанавливая конструкции по продольным осям здания. По последовательности монтажа элементов дифференцированный метод. Принудительный монтаж подращиванием монтируемой конструкции по вертикали путем последовательного стыкования монтажных элементов к нижним плоскостям ранее смонтированных конструкций. Подготовка конструкции к монтажу с предварительной раскладкой. При подъеме конструкций, их перемещают в поднятом состоянии без изменения вылета, то есть место строповки конструкций и центр тяжести в проектном положении должны лежать на одном радиусе.

Рис. 1. Маркировочная схема типового этажа.

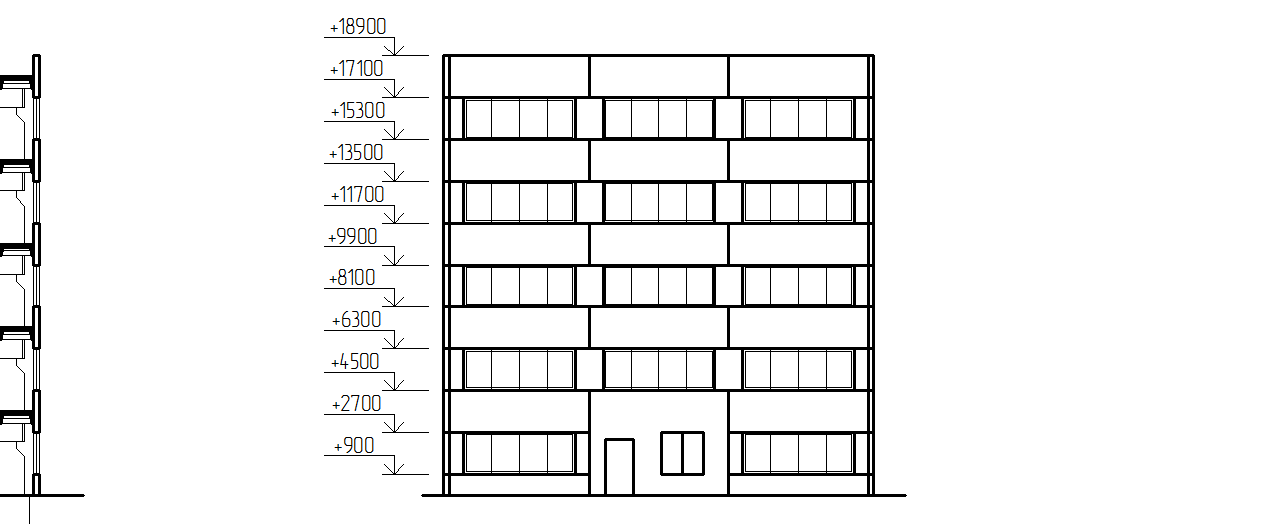

Рис. 2. Главный фасад.

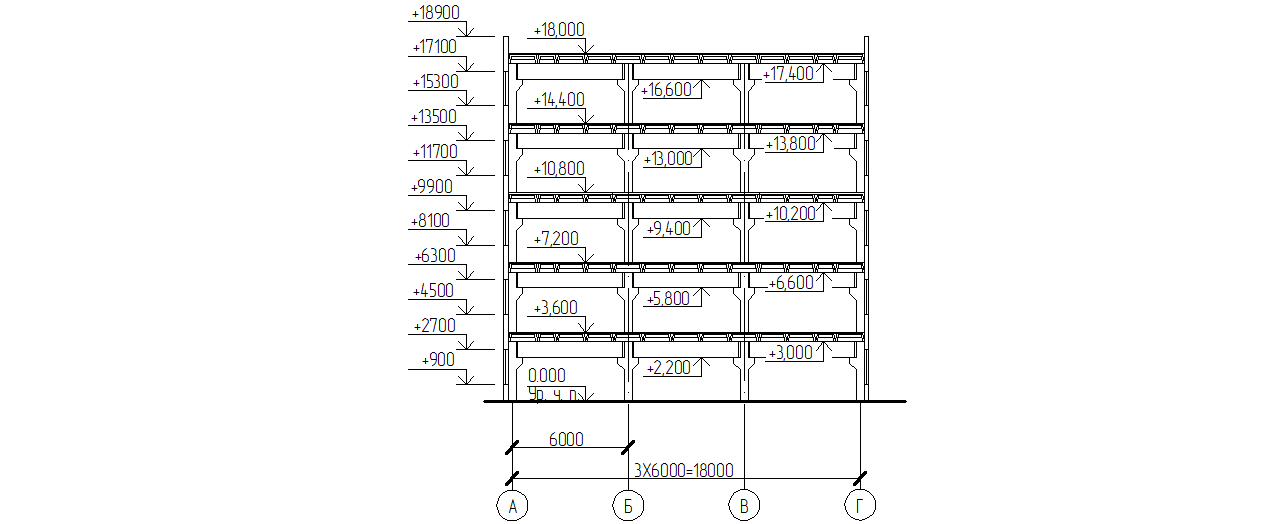

Рис. 3. Разрез 1-1.

Рис. 4. Боковой фасад.
