3. Ветровая нагрузка

Для одноэтажных производственных зданий учитывается только статическая составляющая ветровой нагрузки. Она вызывает активное давление – с наветренной стороны и отсос – с противоположной стороны.

Нормальное значение давления ветра на вертикальную поверхность продольной стены зависит от района строительства, типа местности и высоты от уровня земли. Нормативное значение ветровой нагрузки w находят:

(40)

Нормативное значение средней составляющей ветровой нагрузки в зависимости от эквивалентной высоты Z_е над поверхностью земли определяют:

(41)

где W₀ – нормативное значение ветрового давления, W₀ =0,38;

С– аэродинамический коэффициент;

k(Zе)– коэффициент, учитывающий изменение ветрового давления для высоты Zе.

Нормативное значение пульсационной составляющей ветровой нагрузки от эквивалентной высоте Z_е определяют:

(42)

где W_m – средняя составляющая ветровой нагрузки;

– коэффициент динамичности;

– коэффициент пульсации давления ветра;

ν- коэффициент пространственной корреляции пульсации давления ветра.

Нагрузки на стены здания сведены в таблицу 3.

Таблица сбора ветровой нагрузки (на м²)

Таблица 4.

Высота Zе	k(Zе)		Фор-мула	А С=-1,0	Б С=-0,8	С С=-0,5	D С=0,8	E С=-0,5
≤5	0,75			-0,285	-0,228	-0,143	0,228	-0,143
10	1,0			-0,380	-0,304	-0,190	0,304	-0,190
20	1,25			-0,475	-0,380	-0,238	0,380	-0,238
21,6	1,26			-0,479	-0,383	-0,239	0,383	-0,239
23,8	1,262			-0,480	-0,384	-0,240	0,384	-0,240
Высота Zе			Фор-мула	А ν=0,87	Б ν=0,84	С ν=0,86	D ν=0,63	E ν=0,63
≤5	0,85	0,90		-0,190	-0,147	-0,095	0,110	-0,067
10	0,76	1,0		-0,251	-0,194	-0,124	0,146	-0,091
20	0,69	1,1		-0,314	-0,242	-0,155	0,182	-0,114
21,6	0,68	1,12		-0,317	-0,245	-0,157	0,184	-0,115
23,8	0,677	1,15		-0,325	-0,251	-0,161	0,188	-0,118
Высота Zе	Фор-мула			W(кПа)
				А	Б	С	D	E
≤5				-0,665	-0,525	-0,333	0,473	-0,294
10				-0,883	-0,697	-0,440	0,630	-0,393
20				-1,105	-0,871	-0,550	0,635	-0,493
21,6				-1,114	-0,879	-0,554	0,794	-0,496
23,4				-1,127	-0,889	-0,561	0,801	-0,501

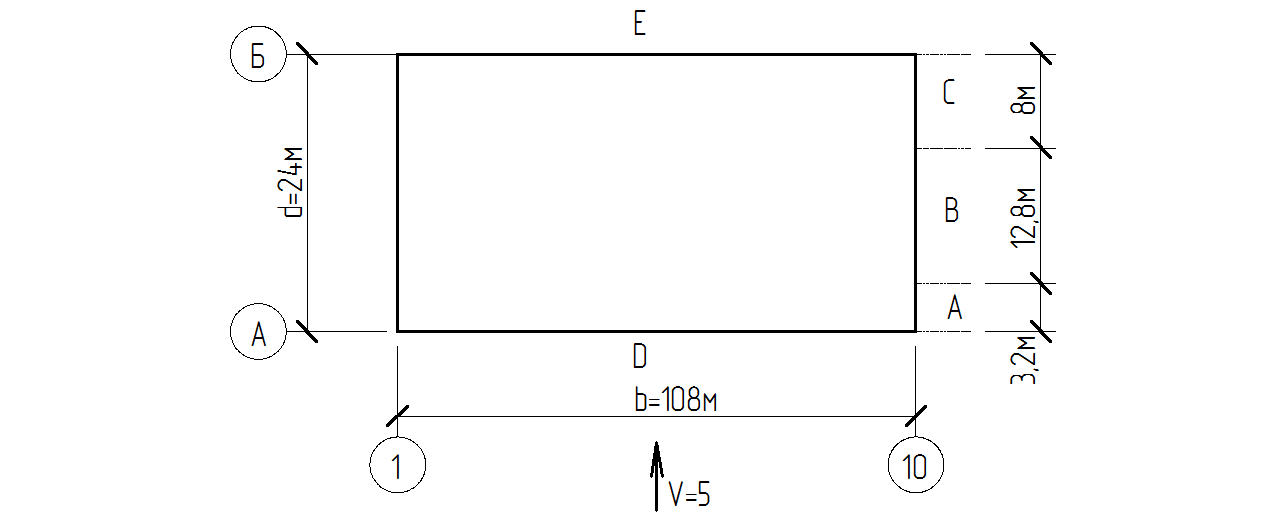

Рис 9. Направление ветра на план здания.

Ветровая нагрузка на боковую поверхность D-наветренная стена:

(43)

Ветровая нагрузка на боковую поверхность Е-подветренная стена:

(44)

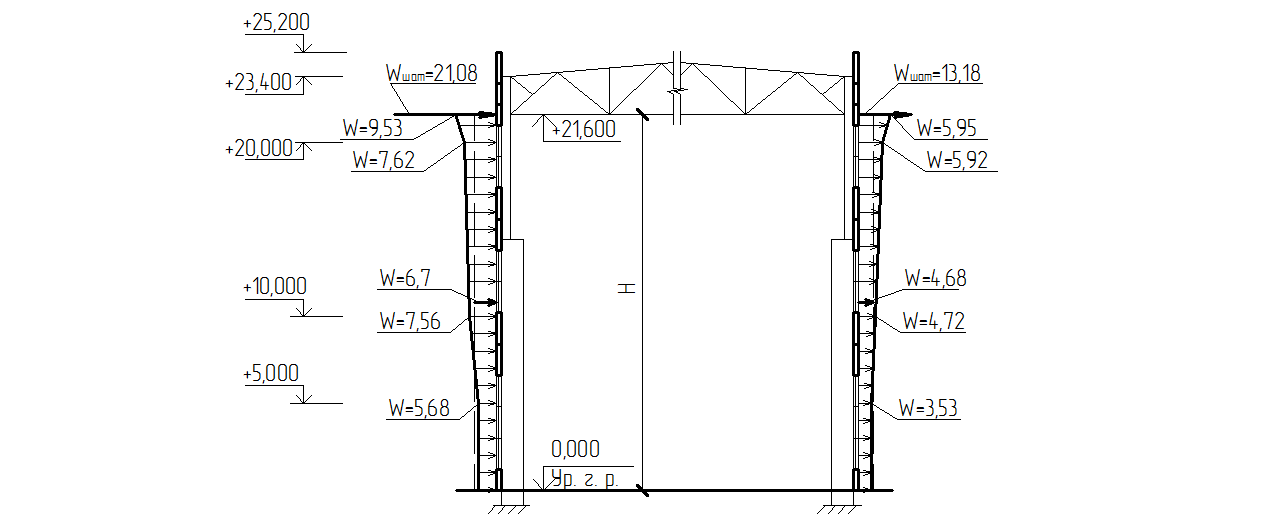

Рис 9. Эпюра напряжения наветренной и подветренной стены здания.
