2. Электроснабжение предприятия
2.1. Объемы работ при реконструкции
В настоящей работе рассматриваются следующие варианты ПС 750/500/220/110/10 кВ «Грибово»:
2.2. Графики электрических нагрузок подстанции
Графики нагрузок на сторонах 10, 110, 220 и 500 кВ строятся исходя из данных представленных в таблице 2.1. График мощности на стороне 750 кВ определяется как нагрузка автотрансформаторов 750/500кВ. Нагрузка автотрансформаторов 750/500 кВ определяется как сумма нагрузки автотрансформаторов 500/220 кВ и нагрузки линий 500 кВ. Нагрузка автотрансформаторов 500/220 кВ определяется как сумма нагрузки автотрансформаторов 220/110 кВ и нагрузки линий 220 кВ. Нагрузка автотрансформаторов 220/110 кВ определяется как сумма нагрузок отходящих линий 110 кВ и 10 кВ. По суточным графикам составляются годовые графики нагрузок по продолжительности.
Таблица 2.1
Суточные графики электрических нагрузок
Часы |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
График нагрузки на стороне 10 кВ |
||||||||||||
P, МВт |
15,0 |
14,0 |
14,2 |
14,6 |
14,4 |
15,2 |
14,0 |
16,8 |
16,2 |
19,2 |
18,0 |
14,4 |
Q, Мвар |
7,3 |
6,8 |
6,9 |
7,1 |
7,0 |
7,4 |
6,8 |
8,1 |
7,8 |
9,3 |
8,7 |
7,0 |
S, МВА |
16,7 |
15,6 |
15,8 |
16,2 |
16,0 |
16,9 |
15,6 |
18,7 |
18,0 |
21,3 |
20,0 |
16,0 |
График нагрузки на стороне 110 кВ |
||||||||||||
P, МВт |
355,2 |
340,8 |
321,6 |
345,6 |
355,2 |
336,0 |
384,0 |
432,0 |
460,8 |
480,0 |
456,0 |
388,8 |
Q, Мвар |
172,0 |
165,1 |
155,8 |
167,4 |
172,0 |
162,7 |
186,0 |
209,2 |
223,2 |
232,5 |
220,9 |
188,3 |
S, МВА |
394,7 |
378,7 |
357,3 |
384,0 |
394,7 |
373,3 |
426,7 |
480,0 |
512,0 |
533,3 |
506,7 |
432,0 |
Нагрузка АТ 220 кВ |
||||||||||||
P, МВт |
370,2 |
354,8 |
335,8 |
360,2 |
369,6 |
351,2 |
398,0 |
448,8 |
477,0 |
499,2 |
474,0 |
403,2 |
Q, Мвар |
179,3 |
171,8 |
162,6 |
174,5 |
179,0 |
170,1 |
192,8 |
217,4 |
231,0 |
241,8 |
229,6 |
195,3 |
S, МВА |
411,3 |
394,2 |
373,1 |
400,2 |
410,7 |
390,2 |
442,2 |
498,7 |
530,0 |
554,7 |
526,7 |
448,0 |
График нагрузки на стороне 220 кВ |
||||||||||||
P, МВт |
105,0 |
95,2 |
106,4 |
113,4 |
117,6 |
99,4 |
119,0 |
127,4 |
128,8 |
130,2 |
126,0 |
114,8 |
Q, Мвар |
41,5 |
37,6 |
42,1 |
44,8 |
46,5 |
39,3 |
47,0 |
50,4 |
50,9 |
51,5 |
49,8 |
45,4 |
S, МВА |
112,9 |
102,4 |
114,4 |
121,9 |
126,5 |
106,9 |
128,0 |
137,0 |
138,5 |
140,0 |
135,5 |
123,4 |
Нагрузка АТ 500 кВ |
||||||||||||
P, МВт |
475,2 |
450,0 |
442,2 |
473,6 |
487,2 |
450,6 |
517,0 |
576,2 |
605,8 |
629,4 |
600,0 |
518,0 |
Q, Мвар |
220,8 |
209,5 |
204,7 |
219,3 |
225,5 |
209,4 |
239,8 |
267,7 |
281,9 |
293,2 |
279,4 |
240,7 |
S, МВА |
524,2 |
496,6 |
487,5 |
522,2 |
537,1 |
497,1 |
570,2 |
635,7 |
668,5 |
694,7 |
662,2 |
571,4 |
График нагрузки на стороне 500 кВ |
||||||||||||
P, МВт |
637,5 |
561,0 |
595,0 |
680,0 |
629,0 |
595,0 |
680,0 |
722,5 |
790,5 |
756,5 |
722,5 |
637,5 |
Q, Мвар |
271,6 |
239,0 |
253,5 |
289,7 |
268,0 |
253,5 |
289,7 |
307,8 |
336,8 |
322,3 |
307,8 |
271,6 |
S, МВА |
692,9 |
609,8 |
646,7 |
739,1 |
683,7 |
646,7 |
739,1 |
785,3 |
859,2 |
822,3 |
785,3 |
692,9 |
График нагрузки на стороне 750 кВ |
||||||||||||
P, МВт |
1112,7 |
1011,0 |
1037,2 |
1153,6 |
1116,2 |
1045,6 |
1197,0 |
1298,7 |
1396,3 |
1385,9 |
1322,5 |
1155,5 |
Q, Мвар |
492,4 |
448,4 |
458,2 |
509,0 |
493,4 |
462,8 |
529,5 |
575,5 |
618,7 |
615,5 |
587,2 |
512,2 |
S, МВА |
1217,2 |
1106,4 |
1134,3 |
1261,3 |
1220,8 |
1143,8 |
1309,3 |
1421,0 |
1527,7 |
1516,9 |
1447,5 |
1264,4 |
Годовой график строится по активной мощности на стороне 750 кВ.
Время потребления мощности на протяжении всего года:
,
,
,
,
,
,
,
,
,
,
,
.
Время
наибольшей нагрузки
Время
наибольших потерь

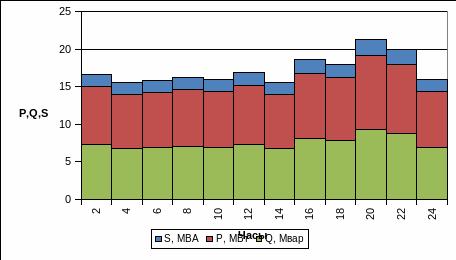

Рис. 2.1. График электрических нагрузок на напряжении 10 кВ
Рис. 2.2. График электрических нагрузок на напряжении 110 кВ

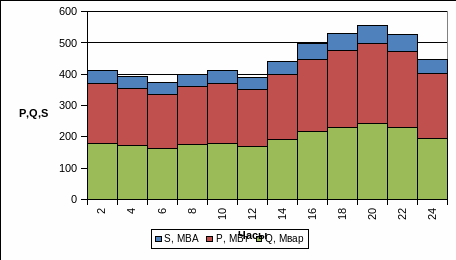

Рис. 2.3. График электрических нагрузок на АТ 220/110 кВ
Рис. 2.4. График электрических нагрузок на напряжении 220 кВ
Рис. 2.5. График электрических нагрузок на АТ 500/220 кВ
Рис. 2.6. График электрических нагрузок на напряжении 500 кВ
Рис. 2.7. График электрических нагрузок на напряжении 750 кВ
Рис. 2.8. Годовой график активной нагрузки продолжительности
