Автоматизация нефтяных скважин.

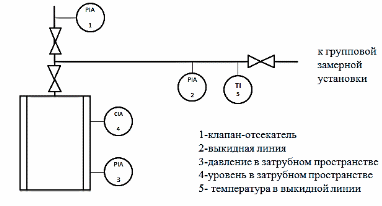

1. Фонтанная скважина

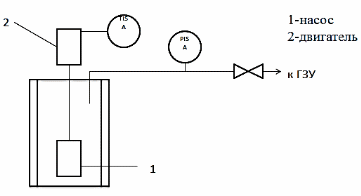

2.ШГН

Ещё измеряется:

1. Ток электродвигателя

2. Сопротивление изоляции

3. Мощность двигателя

4. Состояние спущенного насоса

5. Усилие (динамометрирование)

Динамограф – для регистрации нагрузки на шток

На ШГН – ЭКМ – электроконтактные монометры (контакты замыкаются при достижении предельных значений)

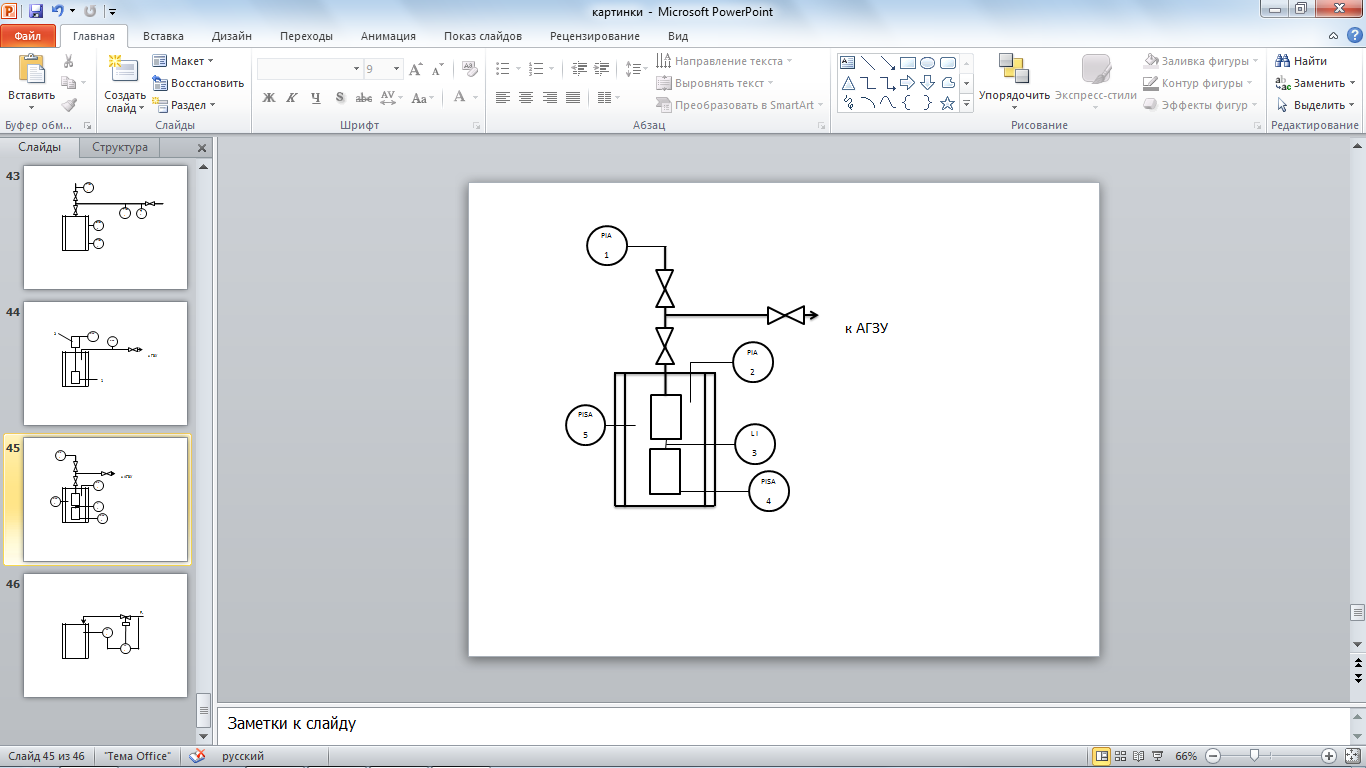

3.ЭПН

1 – давление на выходе

2. – давление в затрубном пространстве

3 – уровень в затрубном пространстве

4 – давление на выкиде насоса

5. – давление на входе насоса

Обязательно:

1. Ток электродвигателя

2. Сопротивление изоляции

3. Давление масла

4. Уровень вибрации насоса

5. Состояние насоса

6. Недогрузка, перегрузка по току

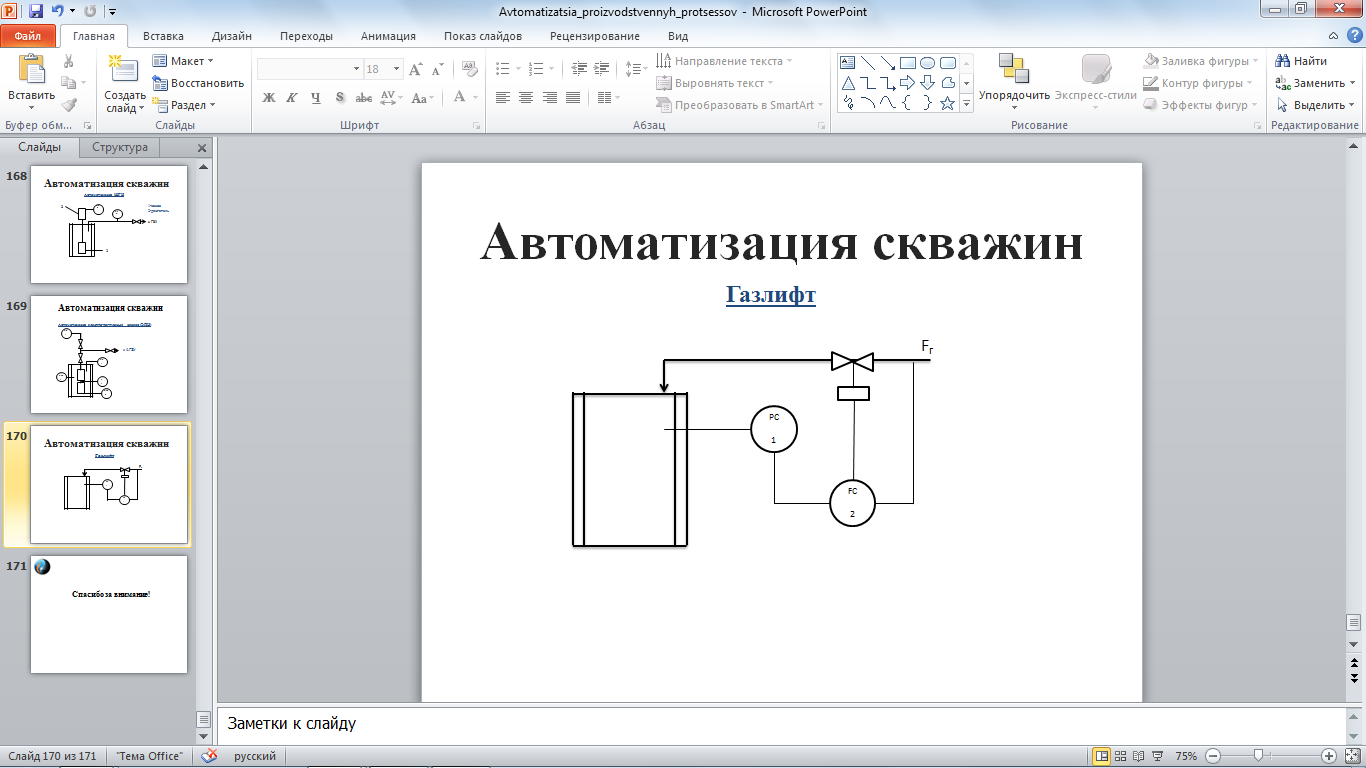

4.Газлифт

1 – основной корректирующий контроллер (оператор – задание)

2 – вспомогательный (стабилизирующий) ПЛК

Каскадная система: стабилизация расхода газа с коррекцией по давлению на устье скважины.
