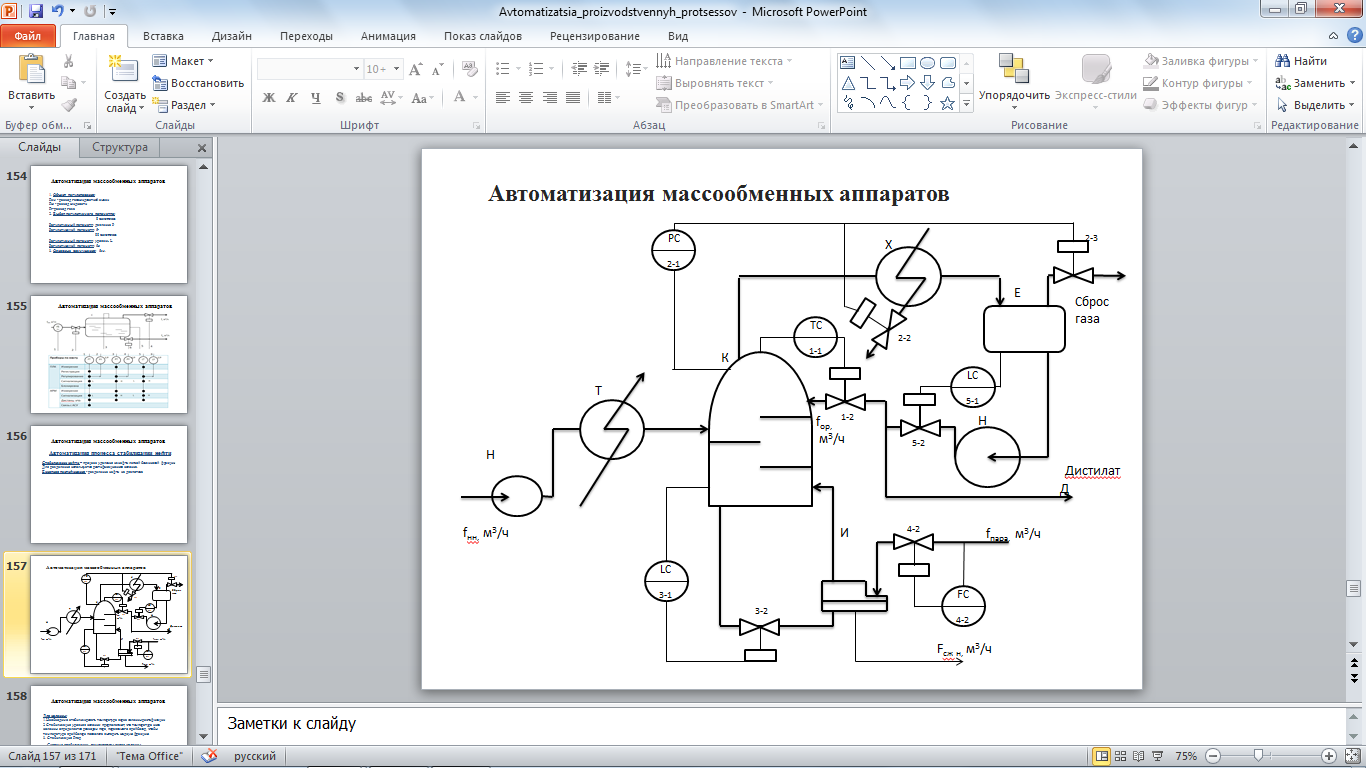

Автоматизация процесса стабилизации нефти.
Это процесс удаления из нефти лёгкой бензиновой фракции. В результате стабильная нефть. Разделение нефти на 2 фракции. Это происходит в колонне ректификации. Процесс стабилизации нефти осуществляется с помощью бинарной ректификации (лёгкая и стабильные фракции).
Поддерживать (стабилизировать) температуру верха колонны ректификации (регулируемые параметры).
Стабилизация давления в колонне ректификации.
Стабилизация уровня в колонне ректификации
Стабилизация расхода пара в рибойлере
Стабилизация уровня в ёмкости
Помимо стабилизации есть ещё и контроль. Обязательно сигнализация и блокировка.
Регулирующие параметры:
-
Температура верха – расход орошения
- Давление колонны ректификации – расход хладоагента и сброс в атмосферу.
Сначала сбрасывается 2-2, а затем 2-3
- Уровень – расход стабильной нефти и расход пара
Каскадные системы регулирования.
Стабилизация расхода орошения с коррекцией по температуре верха колонны ректификации.
Стабилизация
расхода кубового остатка (стабильной
нефти) с коррекцией по уровню ректификации.
Лекция №13
Автоматизация процесса абсорбции.
Абсорбция – процесс поглощения компонентов газа жидкостью (компонента газа, воды). В качестве жидкости – абсорбент.
Так осуществляется осушка газа.
Необходимо время как можно меньше, а давление – как можно выше.
1система: стабилизация соотношения насыщенный газ – абсорбент
2 система: стабилизация температуры в абсорбере
3 система: стабилизация давления в абсорбере
4 система: стабилизация уровня
5 система: стабилизация концентрации регенерированного абсорбента.
Можно стабилизировать уровень в ёмкости с абсорбентом.
Основной регулируемый параметр: концентрация извлекаемого компонента в обеднённом газе.
Это были одноконтурные системы регулирования.

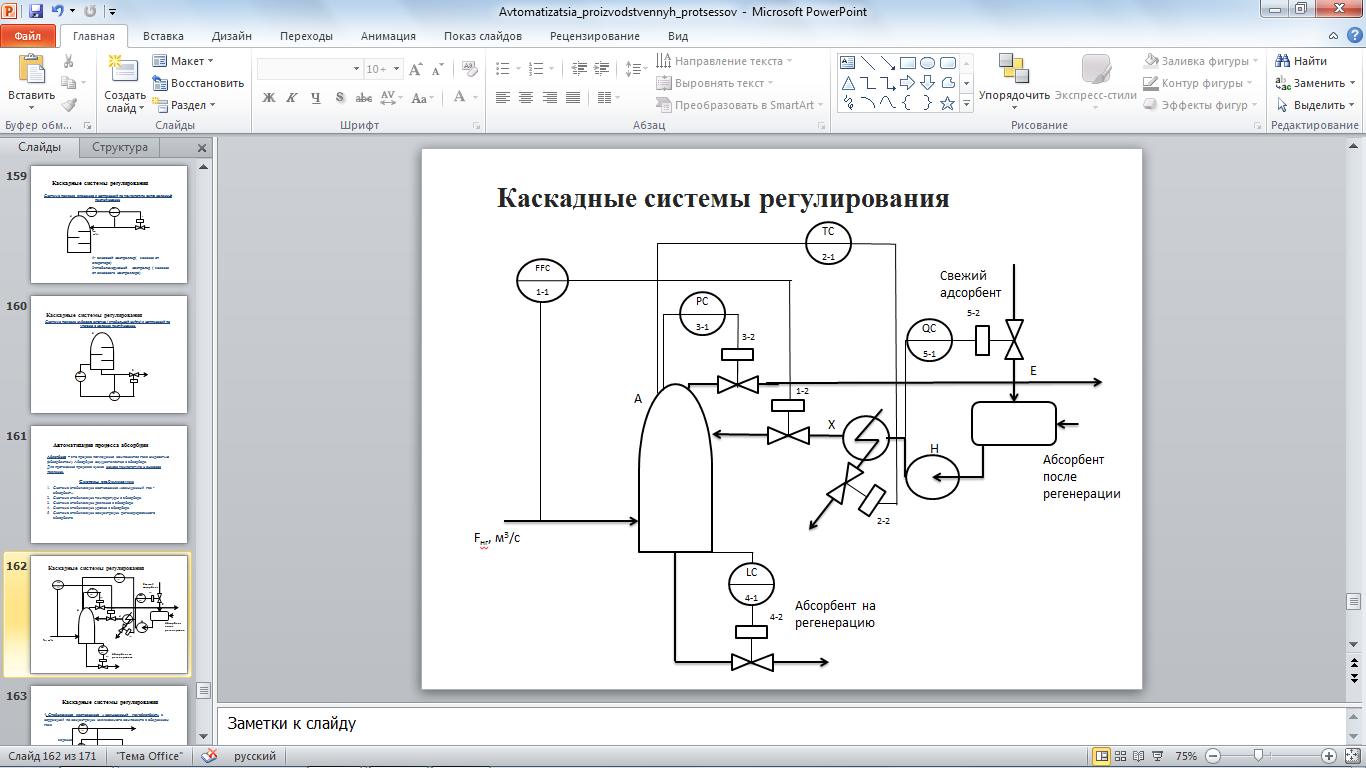

Каскадные системы регулирования.
1 система: стабилизация соотношения насыщ. газ – абсорбент с коррекцией по концентрации извлекаемого компонента в обеднённом газе.
2 система: стабилизация расхода насыщенного абсорбента с коррекцией по уровню в абсорбере.
Интеллектуальные датчики (ид).
ИД – это устройство, включающее в себя микропроцессор, предназначенный для обработки поступающей информации. ИД можно представить следующей структурной схемой:
АЦП – аналого-цифровой преобразователь
МП – микропроцессор, проводящий обработку информации и вывод на дисплей , может устанавливать границы.
Автоматизация скважин.
Сводится к измерению параметров и предотвращению аварийной ситуации.
Автоматизация газовых скважин.
1)Используются передвижные сепараторы
2)Введение факельной измерительной линии на кустах газовых скважин.
«Надым» - передвижная сепараторная установка
Измеряют: дебит газа, оценивают вынос жидкости и механических примесей.
FQI
TI
PISA
QSA
Рядом со скважиной. В окружающей среде
Предельная загазованность скважины
(конц. вредных газов)
S – блокировка (защита)
F – расход; Q – интегральный расход; I – мгновенный расход
