Поршневой насос с паровым приводом.

Регулируемый параметр -

Регулирующий параметр -

Здесь использовали каскадную систему.

Лекция №11

Автоматизация компрессора. Центробежный компрессор.

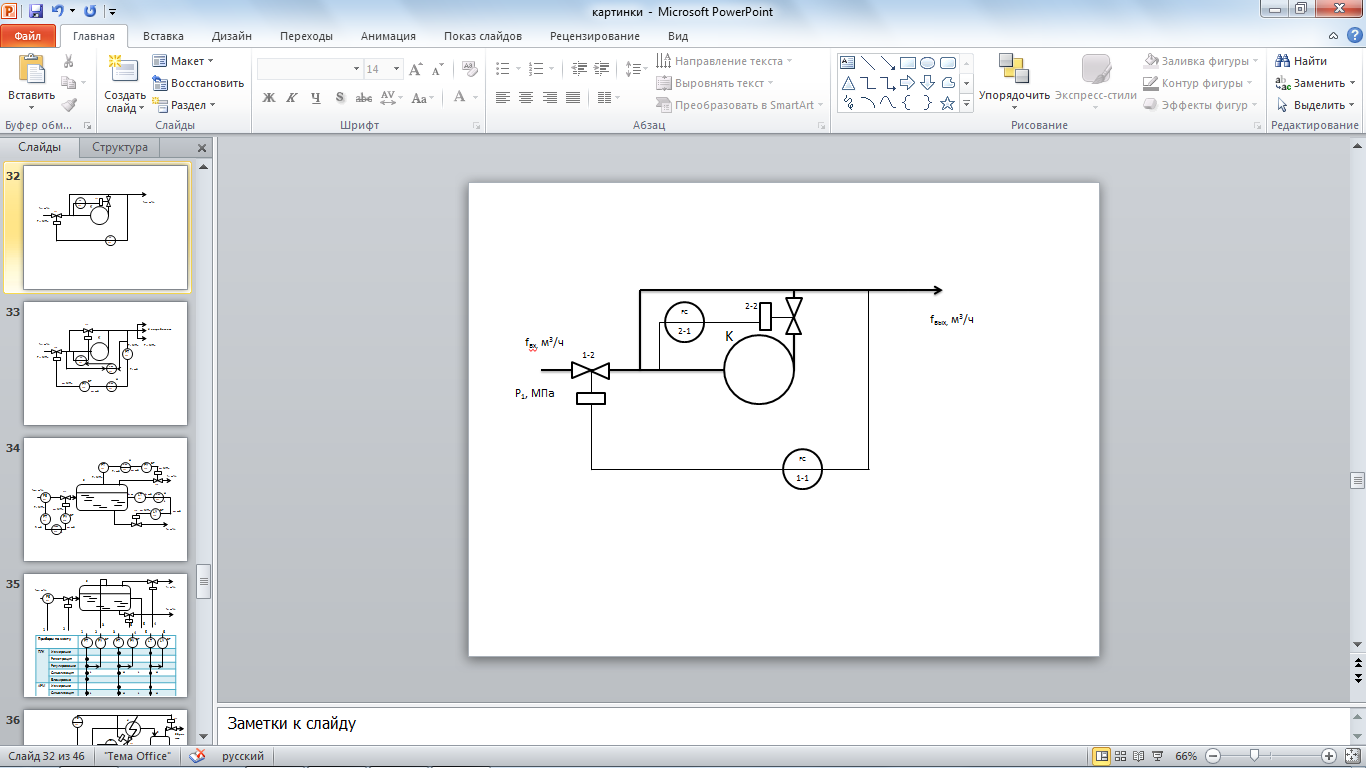

Двухконтурная система регулирования

Компрессор – для передачи газа  определяет степень сжатия. В данном случае одноступенчатое сжатие.

Зависимость степени сжатия от расхода:

Помпаж – срыв потока, пульсация, резкий перепад расхода .

Все системы антипомпажные.

Потребитель сокращает до равного , если ещё сокращается, то понижают n до n2 и <

1 система. Регулируемый параметр - , а регулирующий параметр -

2 система. Регулируемый параметр - , а регулирующий параметр -

1 система регулирования:

1. – измерительный преобразователь – диафрагма. Перепад давления на сужающем устройстве.

2. - дифференциальный манометр с ДТП

3. – контроллер

До 1-3 текущее значение параметра (расхода в линии нагнетания).

Контроллер – измеряет, А – сигнализация по min-ому, С – стабилизация

При изменении будет изменяться в линии всасывания.

2-1 – контроллер – проверяет, насколько уменьшили , если нужно, открывает байпас и в линию всасывания ( на компрессор нельзя!!)

Сначала работает система 1, а затем система 2.

Возможность стравливания газа в ресивер (ёмкость для газа).

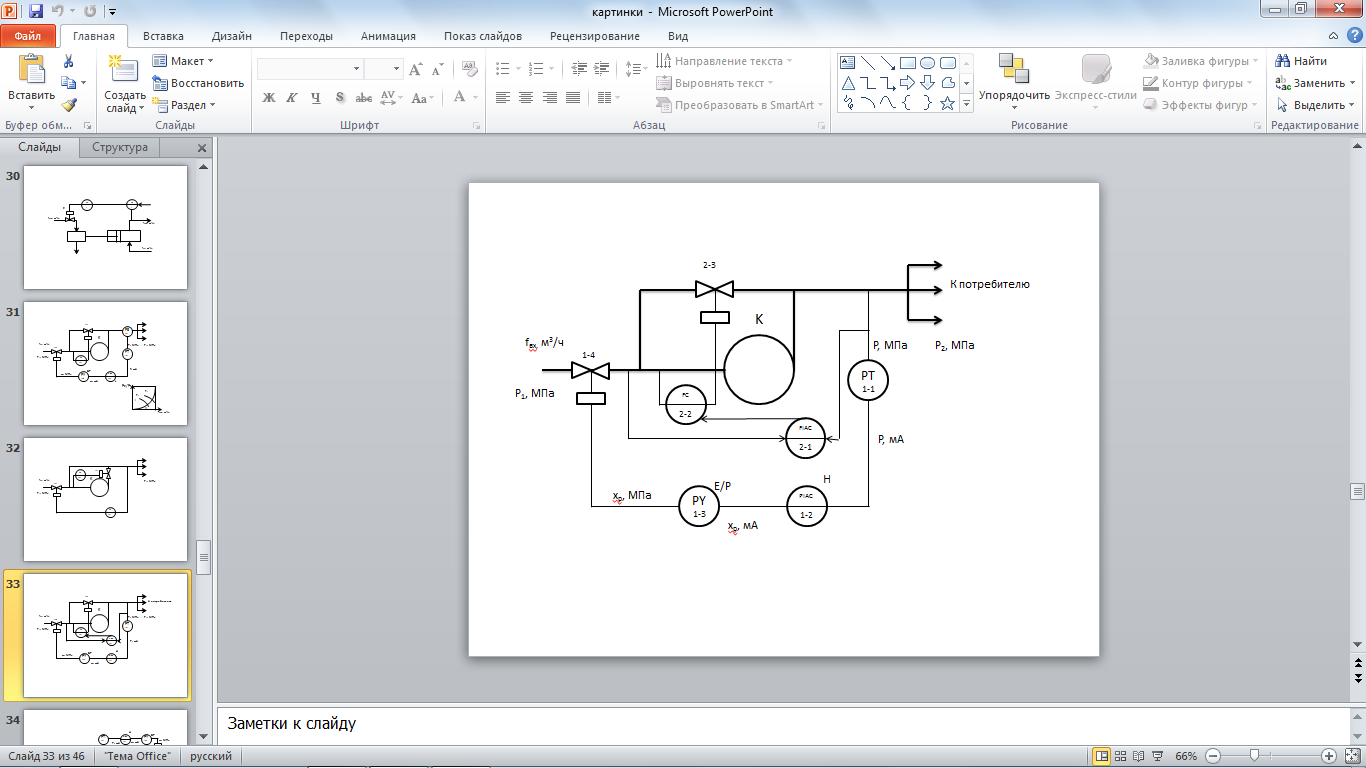

Каскадная система регулирования центробежного компрессора.

2. системы: 1-ая система – одноконтурная система регулирования.

Регулируемый параметр – давление в линии нагнетания

Регулирующий параметр – расход в линии всасывания

1. – мембранный датчик давления ( измерительный преобразователь – мембрана, а нормирующий – ДТП).

Схема по давлению (в упрощённом виде)

2. – контроллер, измеряет , сигнализирует по max-ому; стабилизирует.

Если Р увеличивается, то потребитель снижает . Контроллер снижает .

2-ая система:

Каскадная система регулирования.

1. – основной контроллер измеряет перепад давлений РД между и .

РД – заданное оператором значение перепада

2. – вспомогательный контроллер

1. контура регулирования: 2-2, 2-3 – стабилизирующий контур; 2-1 – корректирующий контроллер.

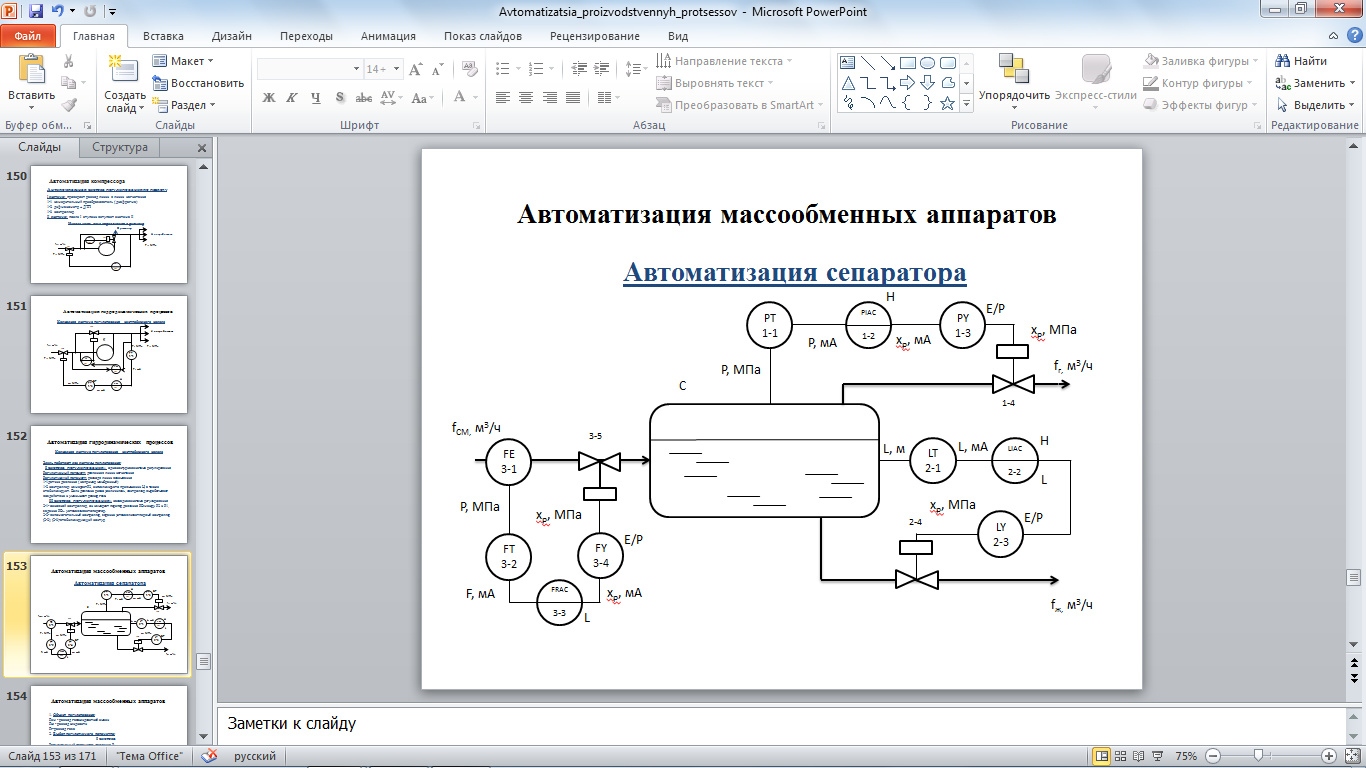

Автоматизация массообменных процессов. Автоматизация сепаратора.

Функциональная схема автоматизации со всеми элементами регулирования.

1. В сепараторе – газожидкостная смесь, в результате сепарации (разделения) получаем выход жидкости и газа.

2. Регулируемый параметр: L – уровень, P – давление.

Регулирование осуществляется по выходу из аппарата.

3. Регулирующий параметр: (для Р), (для L). Основное возмущение  необходимо стабилизировать .

4. системы регулирования: стабилизация Р, стабилизация уровня L, стабилизация расхода смеси .

Лекция №12

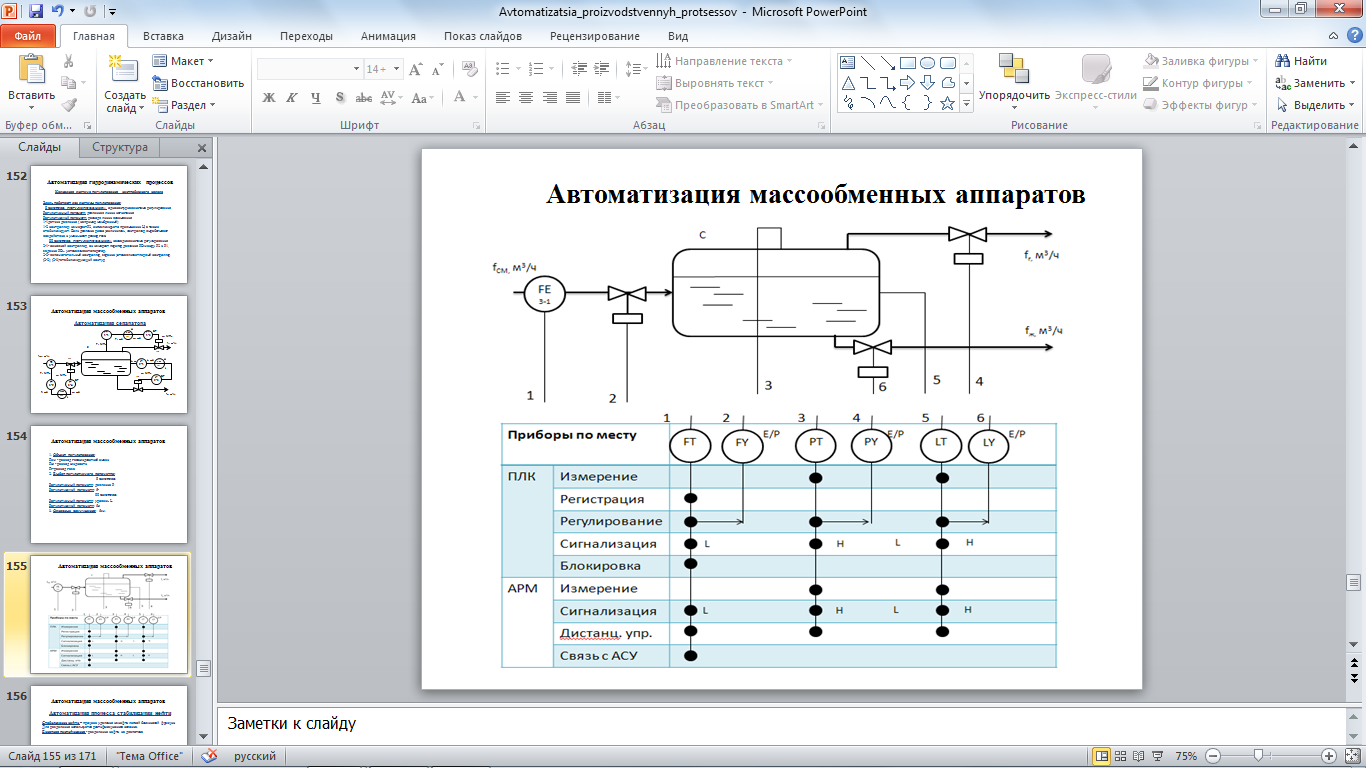

Развёрнутая функциональная схема сепаратора

На объекте изображаются измерительные преобразователи и исполнительные устройства, а остальные сносятся в таблицу.
