4.Объемно-планировочное решение

4.1 Здание 4-х этажное Г –образное в плане с размерами в осях 1-5-47м.Планировочное решение соответствует современным требованиям.

4.2-4.3Проектируемое здание – 4-х этажное. Высота здания 47 метров.

№ п/п	Наименование	ед. изм.	площадь
1	Площадь застройки	м²	897,38
2	Строительный объем	м²	10488,32
3	Площадь полезная	м²	2537,62
4	Площадь расчетная	м²	2474,62
5		м²
6		%
7		%

5. Конструктивные решения элементов проектируемого здания.

5.1 Фундамент- сборные ж.б плиты по сери 1.112-5 в2 и бетонные блоки ГОСТ13579-78

Стены- из керамического кипича поГОСТ530-95

Перекрытие- ж.б многопустотные плиты по серии 1.141-1 в64

Окна - металлопластиковые с тройным остеклением.

Двери:деревянные по ГОСТ24698-81, ГОСТ6629-88

Крыша – многоскатная

Кровля - верхний элемент крыши, который защищает здание, от атмосферных осадков, из профилированной кровельной стали. Утеплитель кровли - минплита p=125кг/м³, (ГОСТ 9573-96)-200 мм.

Внутренняя отделка: Улучешенная штукатурка,водоэмульсионная покраска,керамическая плитка в санузлах душевых буфете

Наружная отделка Цокольный этаж- равнный камень 1 этаж улучшенная штукатурка,покраска фасадной краской,2,3,4-этажей облицовка травертином

потолки – улучшенная штукатурка, водоэмульсионная покраска,

стены – улучшенная штукатурка, водоэмульсионная покраска.

Отмостка – асфальтобетонная, шириной 1000 мм, толщиной 25 мм по щебеночной подготовке толщ. 100мм.

5.2 Фундамент- Сборные ж.б плиты по серии 1ю112-5 ГОСТ13579-78

Спецификация фундаментных блоков

№	Обозначение	Наименование	Кол-во	Масса ед.кг
1	ГОСТ 13579-78	ФБС 24.4.6-т	8	1300
2	ГОСТ 13579-78	ФБС 12.4.6-т	8	640
3	ГОСТ 13579-78	ФБС 9.4.6-т	10	470
4	ГОСТ 13579-78	ФБС 12.4.3-т	15	310

Для защиты фундамента от грунтовых вод, на наружную часть фундамента соприкасающаяся с грунтом устроили вертикальную обмазочную гидроизоляцию на 2 раза.

5.3 Материалы покрытия. Конструкция покрытия сборная. Представлена железобетонные балки.

Спецификация материалов покрытия

Пози- ция	Обозначения	Наименование	Кол-во шт.	Масса,кг (един.)	Примечание
		Балка Б-1	6
1	ГОСТ8240-72	C16 L=4740	2	67,31	134,62кг
2	ГОСТ19903-74	-250х10 L=250	12	4,91	58,95кг
3	ГОСТ19903-74	-100х6 L=150	84	0.71	59,64кг
4	ГОСТ8509-93	уголок 63х6 п.м	32,85	5,72	187,9кг
5	ГОСТ8486-86*Е	Брусокдер.70х60мм			0,14м³
		Материалы:
	ГОСТ6266-97	Гипсокартон листовой			20,21м²
	ГОСТ22950-95	Минплита			23,5 м²
	ГОСТ24045-94	ПрофлистН60-845-0,8			24,5 м²
		Пандус
		Бетон кл.В7.5			1,74м³
		Бетон кл.В15			0,3м³
	ГОСТ23279-85	4с_10А_III_-100195*575 _5Вр1-100	1	88,37	88,37кг
		Щебень фракции20-40мм			1,16м³

5.4Стены: наружные – представляют многослойную конструкцию из наружного и внутреннего профилированных стальных листов и среднего теплоизоляционного слоя( полистовой сборки).толщина стен 180мм.

5.5Перегородки и перемычки: перегородки -

Окна, двери:

окна - из металопластика с тройным остеклением, что соответствует данным климатическим условиям.

двери - внутренние –деревянные, наружные –металлические.

Парадные двери по числу полотен - полуторопольные. Имеют размеры:1200*2100

Дверные полотна навешивают на петлях (навесах), позволяющих снимать

открытые настежь дверные полотна с петель - для ремонта или замены полотна двери. Во избежание нахождения двери в открытом состоянии или хлопанья устанавливают специальные пружинные устройства, которые держат дверь в закрытом состоянии и плавно возвращают дверь в закрытое состояние без удара. Двери оборудуются ручками, защелками и врезными замками.

5.6Крыша, кровля, водоотвод: крыша - завершающая часть здания, которая защищает его от внешней среды. Крыша – двускатная с уклоном i= 15⁰

Кровля - это верхний элемент защищающий здание от атмосферных осадков. Все виды кровли должны быть: водонепроницаемы, долговечны, огнестойки и недороги при устройстве и эксплуатации.

Утеплитель – минплиты ГОСТ9573-96 - 200мм.

Водосток – наружный неорганизованный.

5.7Полы – железебетонных фундаментых плит принять- сульфатостойкий портландцемент по водонепроницаемости W4

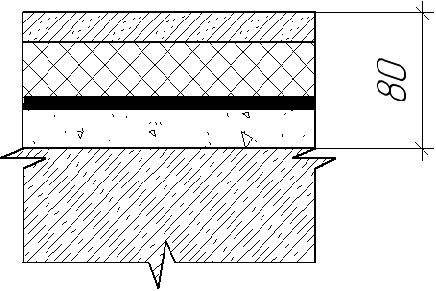

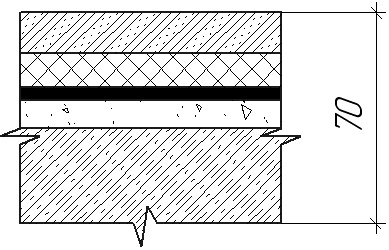

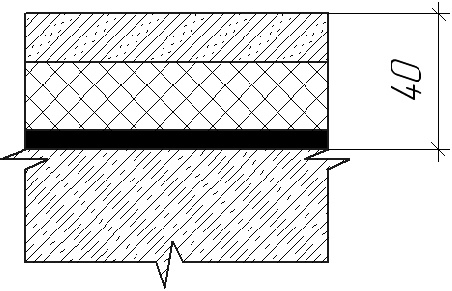

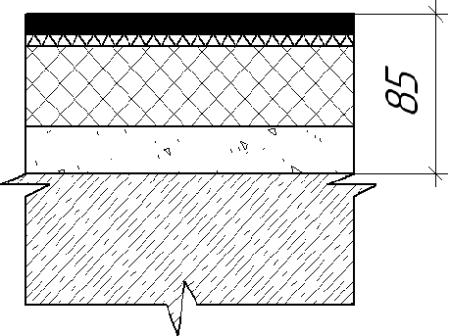

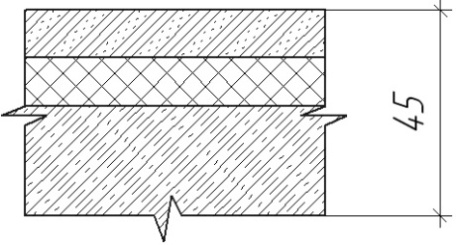

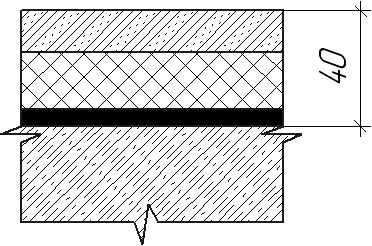

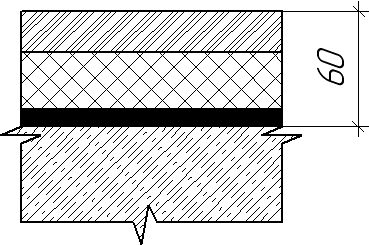

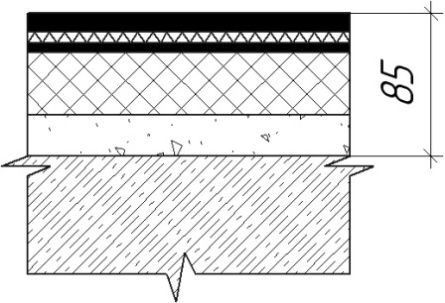

Наименование или № помещения	Тип пола	Схема пола	Данные элементов пола	S, м²
Коридор	1		Покрытие - бетон мозаичного состава кл.В15 - 20мм Подстилающий слой из бетона М100 - 40мм Гидроизоляция - 2 слоя гидроизола /ГОСТ 7415-86/ на мастике битумной кровельной горячей /ГОСТ 2889-80/-6мм Плинтус из цементно-песчаного раствора М150 15,7м.п Ж/б плита перекрытия	11,4
Санузел	2		Покрытие - керамические плитки на цементно-песчаном растворе М150 -15мм Стяжка из легкого бетона М75, Y=1200кг/м3 -30мм Слой пергамина или рубероида -5мм Звукоизоляция - плиты из пенопласта полистирольного Y=40кг/м3 -30мм Ж/б плита перекрытия Плинтус - из рядовой керамической плитки 94,82м.п	77,56
Гардеробная	3		Покрытие - линолеум на теплоизолирующей подоснове /ГОСТ 18108-80 -4мм Прослойка из клеящей мастики -1мм Стяжка из легкого бетона М75 Y=1200кг/м3 -40мм Звукоизоляция - плиты из пенопласта полистирольного Y=40кг/м3 -40мм Ж/б плита перекрытия Плинтус деревянный типа ПЛ-4 ГОСТ 8242-88	134,36
Санузел 5,6,7	4		Покрытие - керамические плитки на цементно-песчаном растворе М150 -15мм Стяжка из легкого бетона М75, Y=1200кг/м3 -30мм Слой пергамина или рубероида -5мм Звукоизоляция - плиты из пенопласта полистирольного Y=40кг/м3 -30мм Ж/б плита перекрытия Плинтус - из рядовой керамической плитки 94,82м.п	447,36
Спальная 1,2,3	5		Покрытие - линолеум на теплоизолирующей подоснове /ГОСТ 18108-80 -4мм Прослойка из клеящей мастики -1мм Стяжка из легкого бетона М75 Y=1200кг/м3 -40мм Гидроизоляция - 2 слоя гидроизола /ГОСТ 7415-86/ на мастике битумной кровельной горячей /ГОСТ 2889-80 Звукоизоляция - плиты из пенопласта полистирольного Y=40кг/м3 -40мм Ж/б плита перекрытия Плинтус деревянный типа ПЛ-4 ГОСТ 8242-88	108,02
Лестничная площадка	6		Покрытие - керамические плитки /ГОСТ 6787-89/ на цементно - песчаном растворе М150 -15мм Стяжка - из цементно - песчаного раствора М200 -20мм Слой пергамина или рубероида -5мм Ж/б плита перекрытия Плинтус - из рядовой керамической плитки	68,8
Санузел	7		Покрытие - керамические плитки на цементно-песчаном растворе М150 -15мм Стяжка - из цементно - песчаного раствора М75, -30мм Ж/б плита перекрытия	161,34
Ванная	8		Покрытие - керамические плитки на цементно-песчаном растворе М150 -15мм Стяжка из цементно-песчаного раствора М200 -30мм Слой пергамина или рубероида -5мм Звукоизоляция - плиты из пенопласта полистирольного Y=40кг/м3 -30мм Ж/б плита перекрытия Плинтус - из рядовой керамической плитки 190,84м.п	109,44
Холл	9		Покрытие - линолеум на теплоизолирующей подоснове /ГОСТ 18108-80 -4мм Прослойка из клеящей мастики -1мм Стяжка из цементно-песчаного раствора М200 -30мм Звукоизоляция-плиты из пенопласта полистирольного Y=40кг/м3 -50мм Ж/б плита перекрытия Плинтус деревянный типа ПЛ-4 ГОСТ 8242-88 499,08м.п.	894,72
Общая комната	10		Покрытие - линолеум на теплоизолирующей подоснове /ГОСТ 18108-80 -4мм Прослойка из клеящей мастики -1мм Стяжка из легкого бетона М75 Y=1200кг/м3 -40мм Звукоизоляция-плиты из пенопласта полистирольного Y=40кг/м3 -40мм Ж/б плита перекрытия Плинтус деревянный типа ПЛ-4 ГОСТ 8242-88 240,44м.п.	216,04
Кухня	11		Покрытие - керамические плитки на цементно-песчаном растворе М150 -15мм Стяжка из цементно-песчаного раствора М200 -20мм Слой пергамина или рубероида -5мм Ж/б плита перекрытия Плинтус - из рядовой керамической плитки 246,44м.п	137,6
