2.3 Расчет подкрановой консоли

Расчет прочности подкрановой консоли (рис.2.2) производим на действие нагрузки от собственного веса подкрановых балок и максимального вертикального давления от двух сближенных мостовых кранов с учётом коэффициента сочетания  = 0.85, или

Q_с = G₆ + D_max ·  = 45,98 + 313,08 · 0.85 = 312,098 кН.

Проверяем прочность консоли на действие поперечной силы при возможном разрушении по наклонной полосе в соответствии с п. 3.99 [3]. Поскольку 2.5R_btbh_o = 2.5 · (1.05 ·1000) · 0.4 · 0.96 = 1008 кH > Q_с = 312,098 кH, то по расчёту не требуется поперечной арматуры. По конструктивным требованиям устанавливаем сетку со стержнями Ø6 класса А240 с шагом 100мм

Проверим условие обеспечения прочности сжатого бетона по наклонной полосе между грузом и опорой:

Q_с < 0.8 ∙ 0.96 ∙ (14,5 ∙ 1000) ∙ 0.4 ∙ 0.3 ∙ sin²68 = 1148,79 kH

Прочность обеспечена.

Для обеспечения прочности консоли в вертикальном сечении на действие изгибающего момента определяем площадь сечения продольной арматуры по форм. (208) [3]:

A_s = Q_сl₁/(h_oR_s) = 1008 · 0,4 / (0.96 · 355 ·1000) =1183,1 мм².

Принимаем 3 25 A300 (A_s = 1473 мм²).

Для средней колонны: A_s = Q_сl₁/(h_oR_s) = 1008 · 0,45 / (1.16 · 355 ·1000) =1101,51 мм².

Принимаем 3 22 A300 (A_s = 1140 мм²).

3 . Проектирование стропильных конструкций. Сегментная раскосная ферма.

Исходные данные:

Тип стропильной конструкции и пролет ФC-24

Класс бетона предв. напряж. конструкции тяжелый В50

Класс арм-ры сборных. ненапр. конструкций А-400

Класс предв. напрягаемой арматуры А-800 Влажность окружающей среды 65%

I. Расчетные сочетания усилий.

Для анализа напряженного состояния элементов фермы построим эпюры усилий N и M от суммарного действия постоянной и снеговой нагрузки.

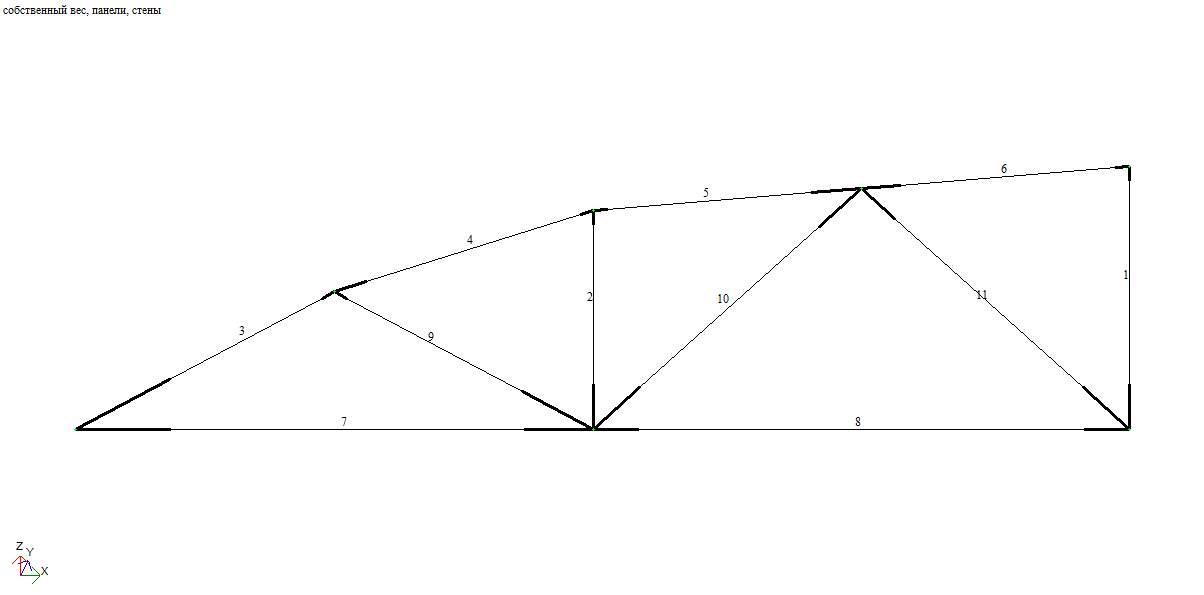

Рис. 2. Схема расположения сечений и эпюры в ферме.

П. Выбор типа опалубочной формы.

Выбираем 3 тип опалубочной формы, т.е. ферму марки 3ФС24.

IiIa. Расчет нижнего пн пояса: подбор арматуры.

1. Дано:

- расчетные усилия в сечении: N=750,4кН, М=1,55кН-м;

- размеры поперечного сечения b=0,3м; h=0,36м;

- величина защитного слоя бетона ар=ар'=0,06 м;

- класс ПН арматуры А-800

2. Rs=695 МПа.

3. Рабочая высота сечения h0 =0,36 - 0,06 = 0,3м.

4. Коэффициент ή= 1,1.

5. Требуемая (расчетная) площадь полной (растянутой и сжатой)

арматуры

6. Принимаем нижнюю арматуру 4ф18 А-800 dsp =18мм, с фактической полной площадью арматуры

Asp,ef =Aр,tot=1018мм².

Рис. 3. К расчету сечений нижнего пояса фермы.
