Раздел 4. Технология ведения горных работ

Под системой открытой разработки месторождений полезных ископаемых понимается определенный порядок выполнения горно-подготовительных, вскрышных и добычных работ. В условиях данного карьера принятая система разработки должна обеспечивать безопасную, экономичную и наиболее полную выемку кондиционных запасов полезного ископаемого при соблюдении мер по охране окружающей среды. В данном разделе описывается система вскрытия, система разработки месторождения и ее основные параметры

Пример: На основе горно-геологических и горнотехнических условий предприятие ведет разработку по углубочной системе, с вывозом горной массы на внешний отвал. Непосредственная разработка горных пород в карьере представляет собой их выемку, погрузку и вывоз. Для механизации этого процесса принимаем одноковшовые экскаваторы цикличного действия и автотранспорт. Экскаваторные машины являются определяющими в комплексе горных и транспортных машин технологического потока. В начале разработки предстоит проведение разрезной траншеи по наносам тупиковым забоем. Затем осуществляется отгон борта по наносам торцевым забоем. При опережении этих работ начинают работы по проведению разрезной траншеи по коренным породам. С этой целью осуществляется их предварительное рыхление буровзрывным способом. При применении автомобильного транспорта экскаватор работает с нижней разгрузкой.

Одновременно с подготовкой пласта полезного ископаемого осуществляются работы по отгону борта по коренным породам. При этом в результате обуривания и взрывания буровзрывной заходки шириной А_бвр формируется развал взорванной массы, который отрабатывается торцевым забоем.

При достаточном опережении горных работ по очередному уступу вновь начинают работы по проведению разрезной траншеи на нижележащем горизонте.

Для непосредственной разработки горных пород и полезного ископаемого в карьере, представляющей собой выемку и погрузку в автотранспорт используем одноковшовый экскаватор цикличного действия ЭКГ………

Параметры отвалов и очередность их отсыпки были определены исходя из выбранного порядка отработки разреза и схемы вскрытия, с учетом обеспечения минимальной грузотранспортной работы при размещении вскрышных пород, а также минимальным использованием земель под размещение вскрышных пород………..

5 раздел охватывает один из наиважнейших критериев добычи полезного ископаемого т.е. описание средств механизации их технические характеристики и производительность

Пример:

В качестве экскавационного оборудования предусматривается использовать экскаватор ЭШ 6,5/45, гидравлический экскаватор обратного действия ЕК-400(Hitachi Zaxis) с вместимостью ковша 1,9 м³,фронтальный погрузчики Komatsu WA600-3 и Hyundai HL 760-7 с вместимостью ковша 8,4 м³ и 3м³ соответственно, технические характеристики которых приведены в таблицах 5.4 .

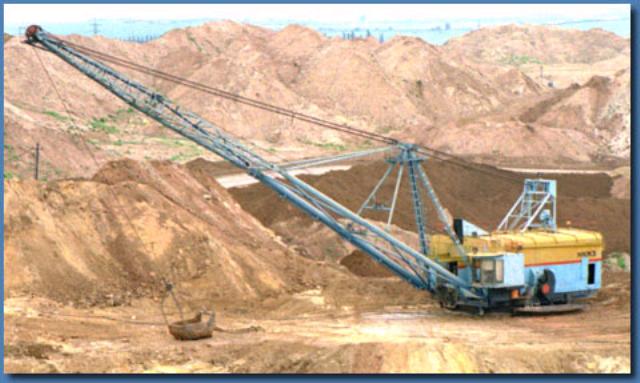

Таблица 5.4 – Технические характеристики экскаватора ЭШ-6,5-45

Наименование показателей	Ед. изм.	Значение	Общий вид
1	2	3	4
Вместимость ковша экскаватора	м3	6,5
Длина стрелы	м	45
Концевая нагрузка, не более	кН	167
Наибольший уклон:
- продольный при шагании (при отсутствии поперечного уклона)	град	10
- поперечный при шагании (при отсутствии поперечного уклона)	град	3
- продольный и поперечный при работе	град	2
Среднее давление на грунт:
- при работе	кПа	58,5
- при шагании	кПа	107,8
Скорость	м/с	0,133
Наибольший радиус копания и разгрузки	м	43,5
Максимальная высота разгрузки	м	22,0
Наибольшая глубина копания	м	19,5
Масса экскаватора	кг	27 800

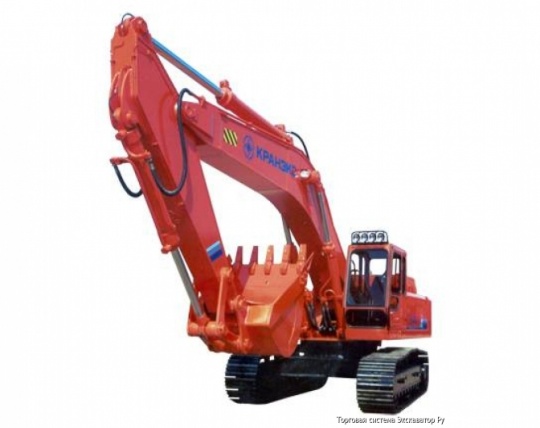

Таблица 5.5 - Технические характеристики экскаватора ЕК-400

Наименование показателей	Ед. изм.	Значение	Общий вид
1	2	3	4
Мощность двигателя	л.с.	300
Вместимость ковша	м3	1,9
Максимальная высота черпания	м	10,8
Наибольший радиус копания	м	11,4
Наибольшая глубина копания	м	7,4
Наибольший радиус копания на уровне стояния	м	11,4
Эксплуатационная масса	кг	42 000

Таблица 5.6 – Технические характеристики погрузчика Komatsu WA600-3

Наименование показателей	Ед. изм.	Значения	Общий вид
Вместимость ковша	м3	8
Габаритные размеры:
- длина	мм	12839
- высота	мм	5156
- ширина	мм	4100
Скорость перемещения	км/ч	24,8
Эксплуатационная масса	кг	45180
Модель двигателя		SAA6D170E-3

Таблица 5.17 - Расчет производительности ЭШ-6,5/45 на вскрышных работах

Наименование показателей	Ед. изм.	Значение
1	2	3
Категория пород по трудности экскавации	-	2,0
Емкость ковша экскаватора	м3	6,5
Глубина черпания	м	2,8
Емкость ковша экскаватора в целике:	м3	2,9
Коэффициент наполнения ковша экскаватора	-	1,0

Коэффициент использования ковша экскаватора	-	0,8
Оперативное время на цикл экскавации:	-
- основное	с	40,7
- вспомогательное	с	3,5
- оперативное	с	44,2
- оперативное, с учетом климатического коэффициента	с	46,4
Техническое число циклов в минуту	-	1,3
Коэффициенты учитывающие:
- климатические условия	-	1,0
- надежность работы оборудования	-	0,5
- высоту отрабатываемого уступа	-	1,0
- разработку налипающих пород	-	0,9
- переэкскавацию горной массы	-	1,0
- работу экскаватора при верхнем черпании	-	0,9
- работу на неустойчивой почве	-	1,0
Рабочее время смены:
- продолжительность смены	мин	480,0
- подготовительно-заключительные операции	мин	31,0
- подчистка подъезда к экскаватору	мин	10,0
- время на личные надобности	мин	60,0
- время чистой работы экскаватора	мин	379,0
Количество смен работы в сутках	шт	3,0
Количество суток в году:
- работа разреза	сут	180,0
- простоев экскаватора в ремонтах	сут	14,0
- перегонов экскаватора	сут	2,0
- чистой работы экскаватора	сут	164,0
Количество часов работы экскаватора в году	час	3107,8
Производительность экскаватора глина:
- сменная	м3/см	2311,7
- суточная	м3/сут	6935,0
- годовая	тыс. м3/год	1137,3

И так описывается вся используемая техника на исследуемом предприятии. Раздел должен состоять из 8-15 страниц.

6 Буровзрывные работы, в данном разделе указывается процесс подготовки горных пород к выемке, конкретизировано описываются все параметры буровзрывных работ

Пример:

На разрезе «Восточный» бурение взрывных скважин предусматривается осуществлять при помощи буровых станков Atlas Copco DML-1200, Atlas Copco DM-45 и Atlas Copco T4 BH. Настоящей проектной документацией принимается диаметры скважин равные 216 и 200 мм. В качестве бурового инструмента предусматривается использовать шарошечные долота диаметрами 216 и 200 мм. Очистка скважин от буровой мелочи будет осуществляться сжатым воздухом.

Угол наклона скважин к горизонту настоящей проектной документацией принимается равным 90º, а также при постановке уступов в нерабочее положение угол наклона скважин к горизонту равен 75º………

Раздел должен состоять из 8-10 страниц

7 раздел включает в себя описание места расположения пустых пород на карьере, здесь следует указать по какой ситеме отвалообразования предприятие производит данный вид работ.

Пример:

Карьерное поле расположено в северной части Яйского месторождений песчано-гравийной смеси. Настоящей проектной документацией предусматривается блочная отработка карьерного поля (рис.6.1):

I блок располагается на западе карьерного поля и имеет площадь 38,3 га;

II блок располагается на севере карьерного поля и имеет площадь 26,55 га;

III блок располагается на востоке карьерного поля и имеет площадь 61,9 га.

Начинать отработку карьера проектом предусматривается с I блока, продольными выемочными блоками с востока на запад.

Согласно принятой системе разработки и параметрам карьерной выемки, предусматривается бестранспортная система отвалообразования.

Внешний отвал №1 располагается в южной части горного отвода, внешние отвалы №2, №3 и №4 располагаются в северной части горного отвода.

Отвалы разделены горными работами и находятся за контуром карьерного поля.

Основной задачей при выборе места складирования вскрышных пород, образующихся в процессе отработки блоков, является минимальное использование земель под отвал…………

Раздел должен состоять из 5-8 страниц
