3.Ұңғы құрылымы

Ұңғы жер қыртысында арнайы бұрғылау аспаптарының көмегімен қазылатын диаметрі тереңдігінен бірнеше есе кіші цилиндр формалы тау-кен құрылысы. Ұңғының басталатын жері сағасы, цилиндрлі беті қабырғасы немесе оқпаны, ең төменгі шеті түбі деп аталады. Ұңғылардың тағайындалуына қарай:

-барлау, іздеу, пайдалану, сейсмикалық, карталық, структуралық, айдау болып бөлінеді.

Ұңғы құрылымы деп – оған түсірілген шегендеуші тізбектерінің саны, диаметрі, түсіру тереңдіктері, ұңғы диаметрі,цементтеу аралықтары туралы мәліметтер жиынтығын айтады.

Билет № 5

1. Бұрғылау қондырғысының көтеру кешені.

БҚ көтеріп түсіру кешені (КТК) дегеніміз бұрғылау және шегендеу тізбектерін көтеріп-түсіруге және ұстап тұруға арналған агргаттар мен механизмдердің жиыны, соынмен қатар бірқатар технологиялық операциялардың жасалуы болып табылады. КТК құрамына көтеру механизмі және жетегі бар тәлді жүйе кіреді. КТК жабықтары қайталанатын-қысқа уақытта алмасатын режимде жұмыс істейді.

Көтеріп түсіру кешенінің

құрылымдық сұлбасы

1-ілмек; 2-тәлдік блок; 3-жүктеме арқандар; 4-кронблок; 5-мұнара; 6-шығыр; 7-арқанның қозғалмайтын шетін бекіткіш; А және Б-арқанның жылжитын және жылжымайтын тіндері

2. Бұрандалы түптік қозғалтқыштар.

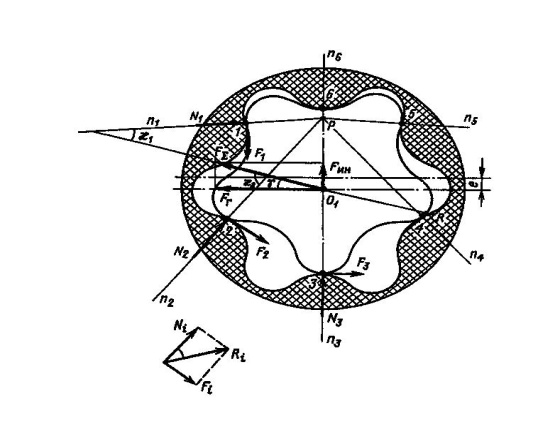

Т үптік бұрандалы қозғалтқыштың жұмысшы органы статор және ротордан тұратын бұрандалы жұп. Статор ішкі беті резинамен қоршалған роторға қарай теріс бағытталған 10 бұрандалы тістері бар металл құбыр. Ротордың теріс бағытталған және статор өсіне эксцентрлі орналасқан тоғыз бұрандалы тістері бар. Киниматикалық дұрыс алынған бұрандалы жұп және оның тістері тиісті пішінде болса, жуу сұйығы өткенде, ротордың статор тістері арқылы еркін сырғанауын қамтамасыз етеді. Бұл кезде ротор мен статор бүкіл ұзындығына еркін түйіседі. Осының салдарынан жоғарғы және төменгі қысым қуыстары пайда болады да, қозғалтқыштың жұмыс үрдісі іске асырылады.

3. Ұршықтар, арналуы, конструкциясы.

Ұ ршық бұрғылау ерітіндісін бұрғылау тізбегінің айналдырушы жетекші құбырына жіберуге арналған. Бұрғылау процесінде ұршық бұрғылау қондырғысының тәл жүйесіне ілінеді және бұрғылау сорабымен манифольд арқылы жалғанады.

Ұршықтың құрылымы айналатын және айналматын бөлшектерден тұрады.

Айналмайтын бөлшектерге – тұрқы, ағынды құбыр, бұрушы, штроп, төменгі және жоғарғы қақпақтар жатады.

Айналатын бөлшектерге – оқпан, негізгі және қосымша осьтік тіреулер, радиалды тіреулер, тезалынғыш тығыздағыштар, ауыстырғыш жатады.

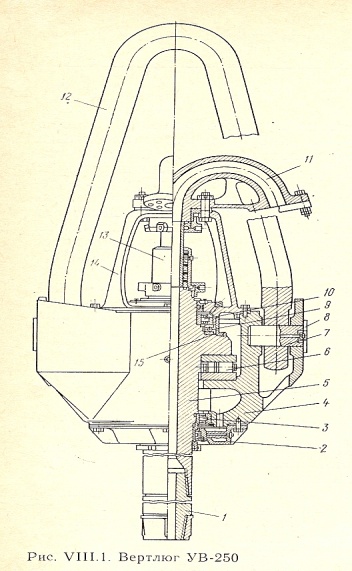

1 – ауыстырғыш;2, 14 – қақпақтар;3, 10 – орталықтандырғыш радиалды мойынтіректер;4 – тұрқы;5 – оқпан; 6 – негізгі тіреу (роликті мойынтірек);7 – тұрқының құлақшаларындағы саусақ орантылатын тесік; 8 – айналатын ұстаушы планкасы бар саусақ; 9 – қосымша тіреу (роликті мойынтірек); 11 – бұрушы;12 – штроп;13 – ағынды құбыр және тезалынғыз тығыздағыш;15 – май ваннасын жасайтын стақан;

Билет № 6

1. Қашау мен құбырлардың бұрандалы байланыстары.

Шегендеу құбырлары тігіссіз, ұштарында бұрандасы бар болат құбырлардан тұрады.шегендеу құбырларының ұштары отырғызылмайды, сондықтан олардың беріктігі бұранда беріктігімен шектеледі.

Байланысу түрлеріне қарай шегендеу құбырлары 5 түрге бөлініді:

6. қысқа үшбұрышты бұрандалы және муфталы;

7. ұзартылған үшбұрышты бұрандалы – У;

8. трапеция тәріздес бұрандалы және муфталы – ОТТМ;

9. жоғары саңыласыздықты және оларға муфталы – ОТТГ; ;

10. муфтасыз құбырлы – ТБО.

Шегендеу тізбектері бір біріне бұранда немесе пісіріп жалғау арқылы қосылатын болат құбырлардын құралады. Шегендеу құбырлары МЕСТ 632-80 бойынша дайындалады. Құбырларға қуыс цилиндр түрінде муфта дайындалып ішкі бетін бір біріне төбелері арқылы қараған екі қиылған конус түрінде өңделіп құбырдағы сияқты бұранда ойылады. Сыртқы шеті қалыңдатылған құбырлар муфтасыз жалғанады ол үшін қалыңдатылмаған шеті сыртынан ал қалыңдатылған шеті ішінен конусталып өңделеді де сол конусты беттерге бұранда ойылады. Құбырлар осы бұрандалар арқылы тізбекке жалғанады
