2 . Проектирование колонны
2.1 Определение расчётных комбинаций усилий и продольного армирования
Формирование расчетной схемы.
По результатам компоновки и сбора нагрузок составляется расчетная схема поперечной рамы. При этом соединение ригеля с колонной считается шарнирным, а соединение колонны с фундаментами – жестким. Эксцентриситеты приложения нагрузок определяются с учетом размеров конструктивных элементов каркаса и привязки осей здания.

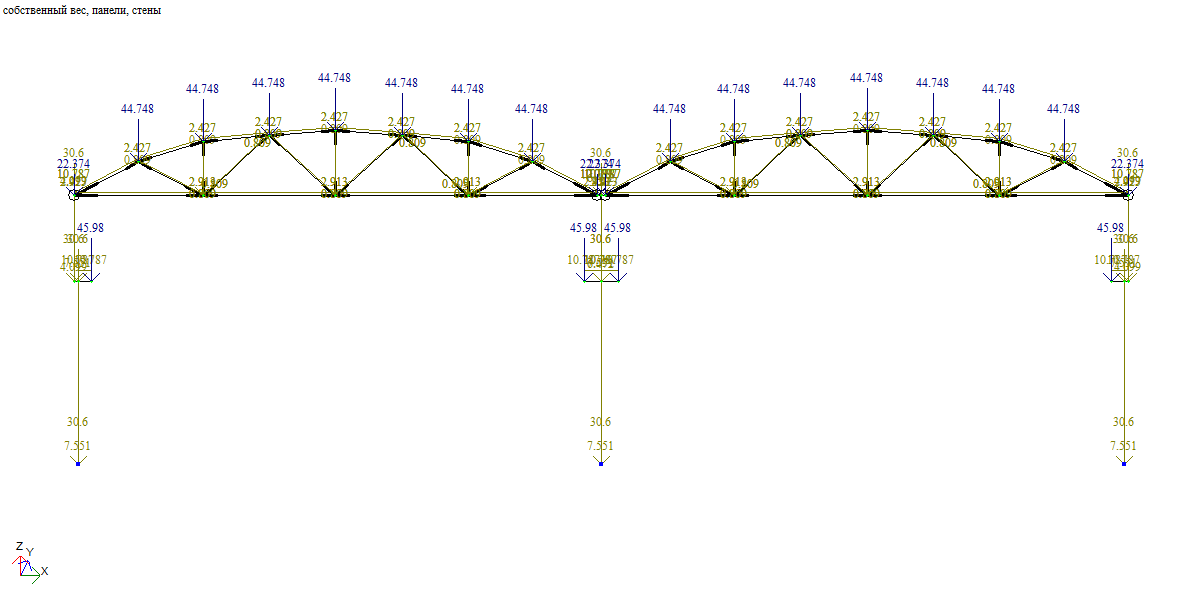

Загружение 1-Собственный вес.

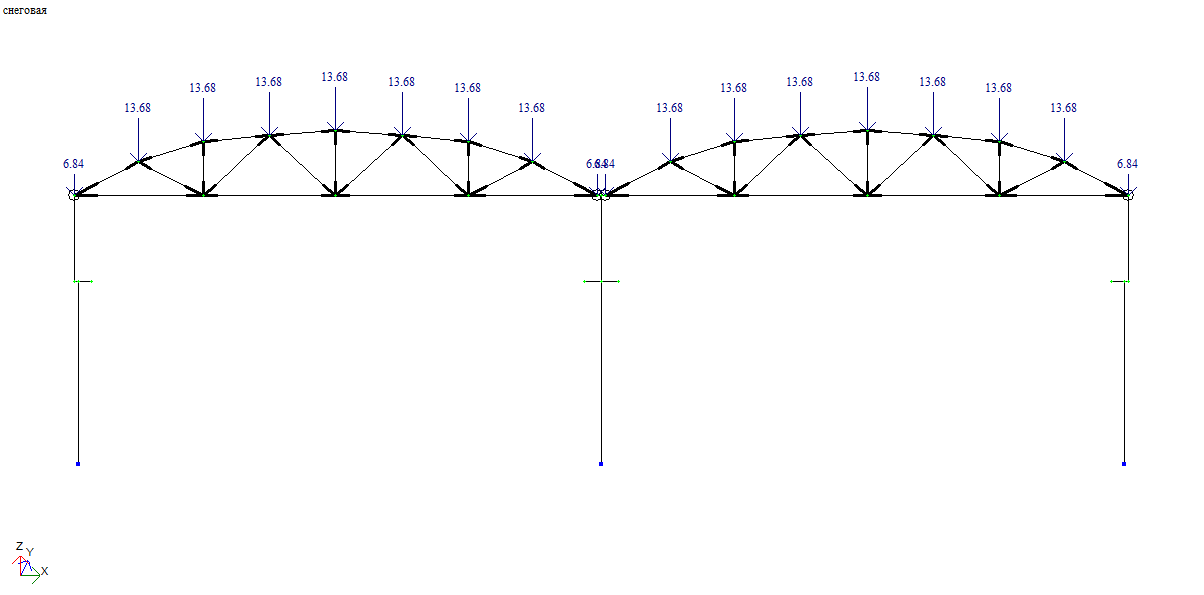

З
агружение
2- Снеговое 1

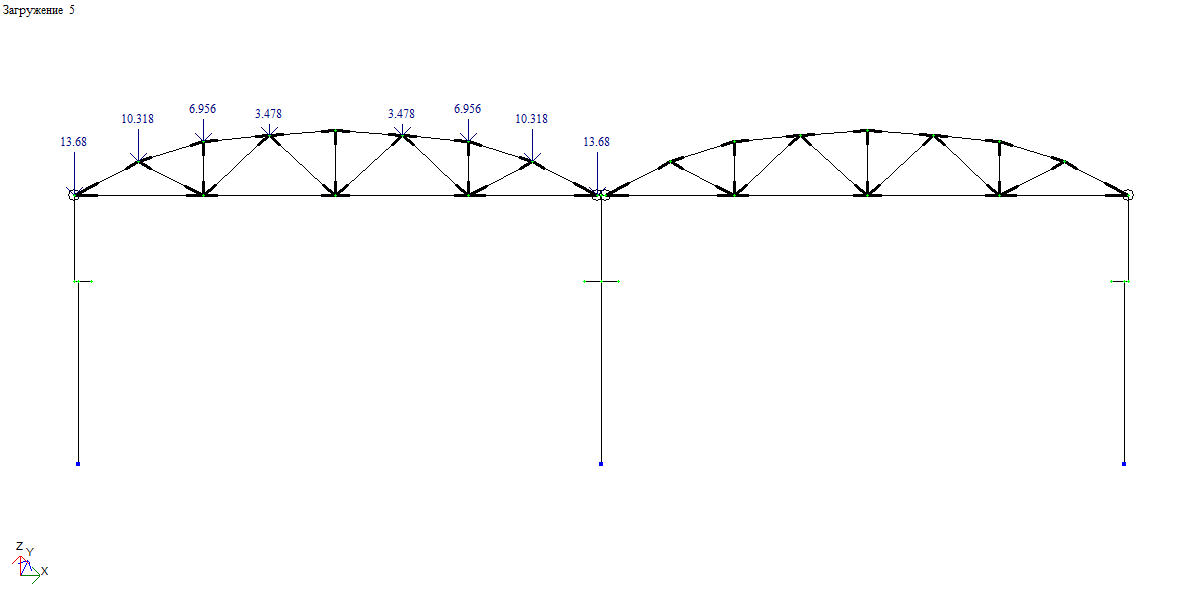

Загружение 3-Снеговое 2

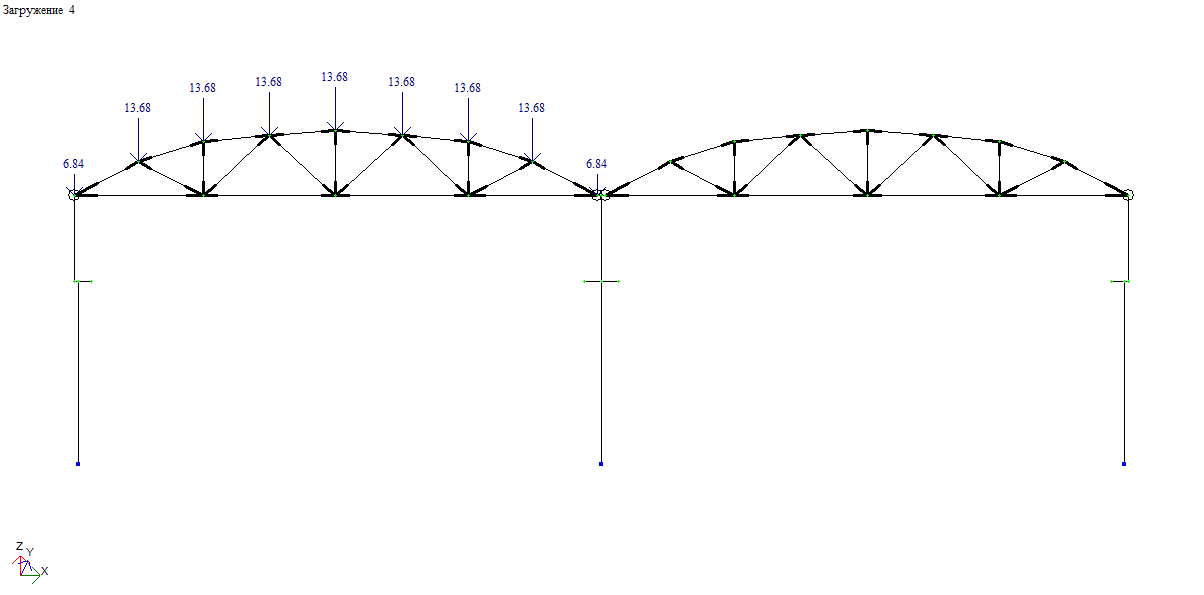

З
агружение
4- Снеговое 3

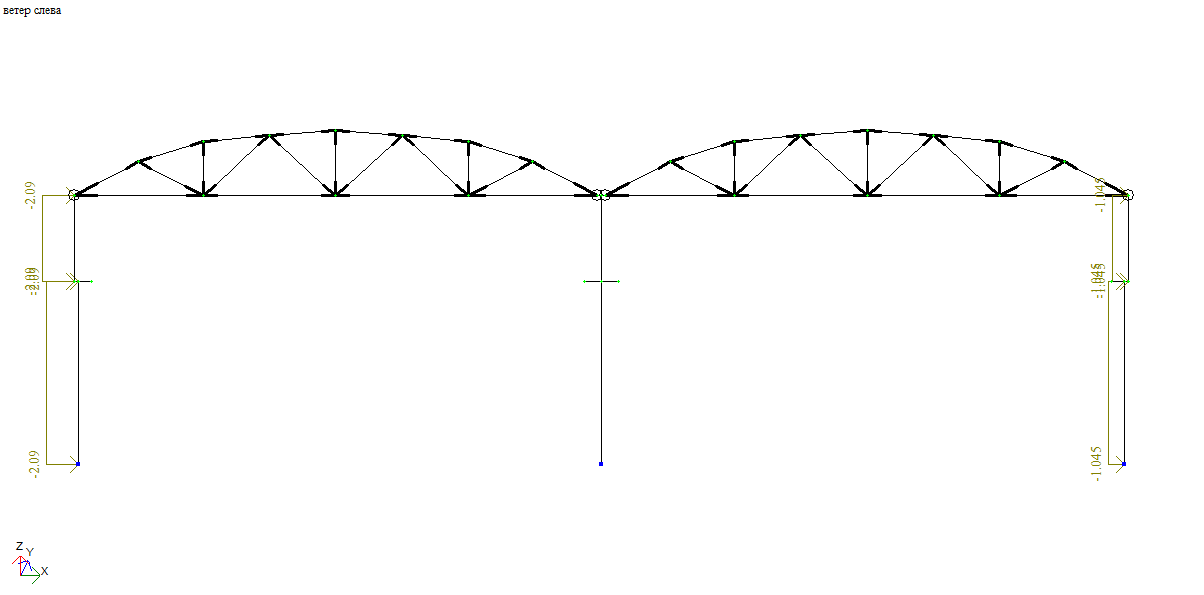

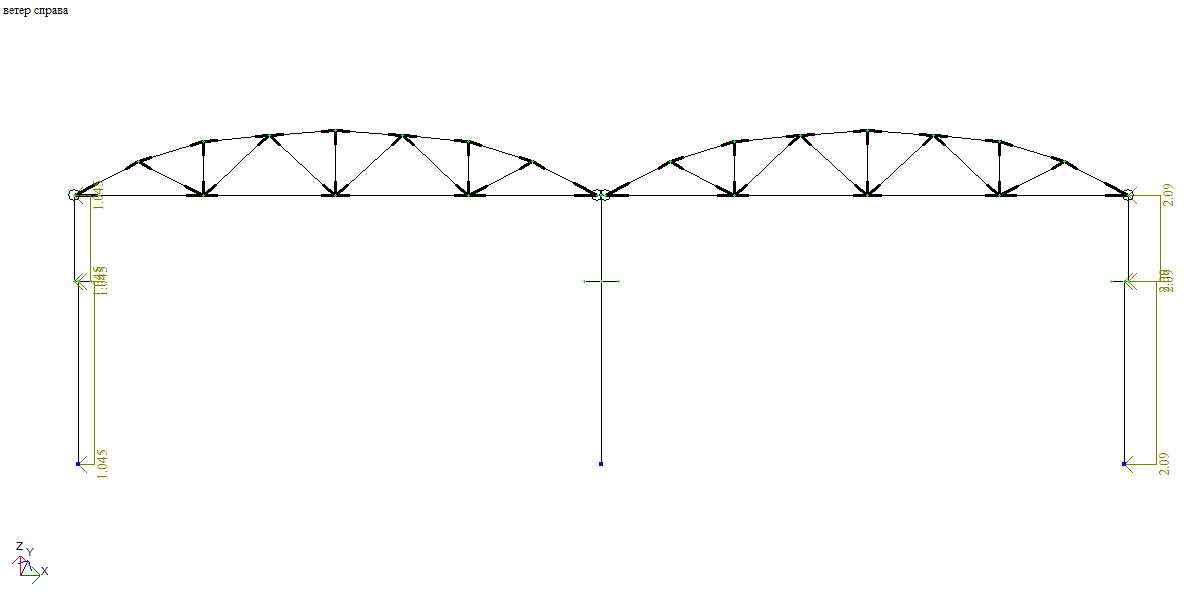

Загружение 5-ветер слева
З
агружение
6- ветер справа

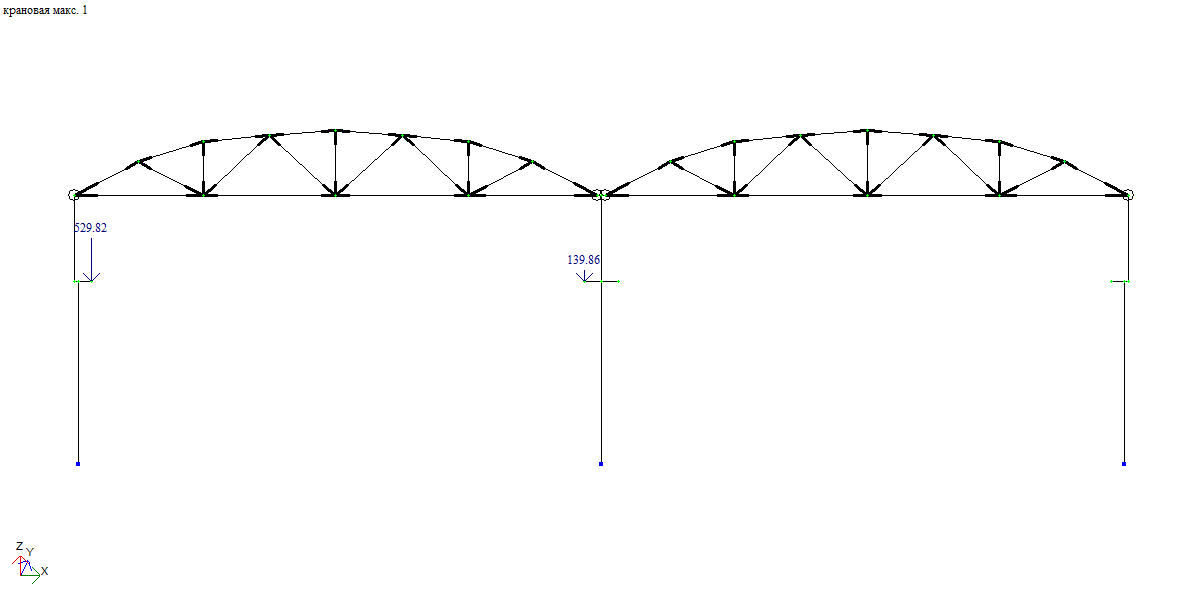

Загружение 7- Крановое 1
Загружение 8-Крановое2
Загружение 9- Крановое 3

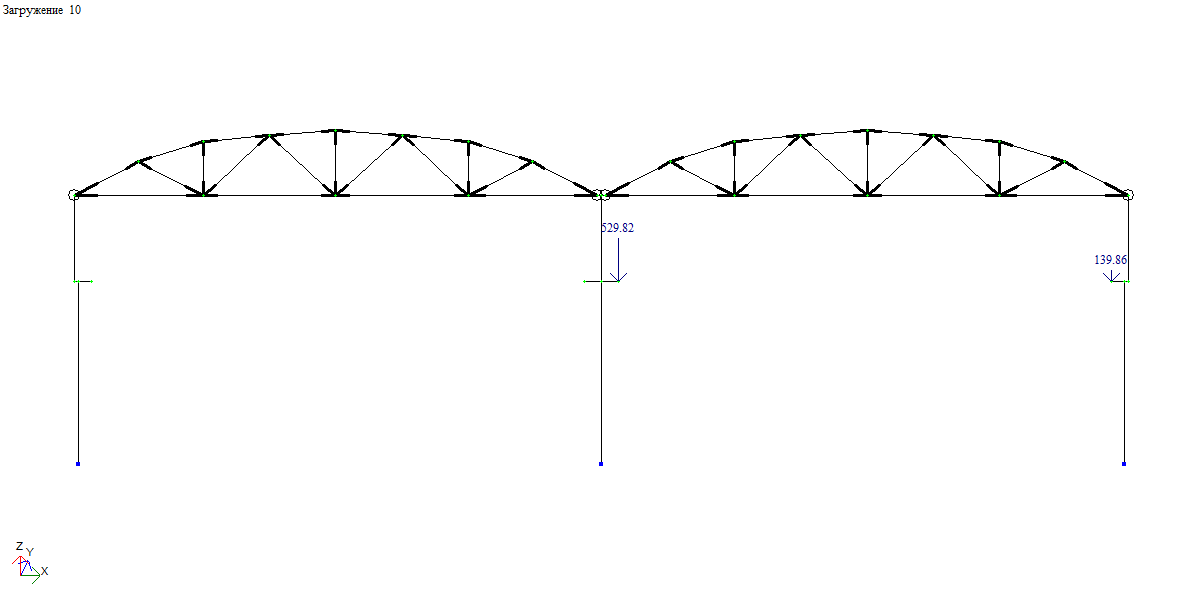

Загружение 10- Крановое 4

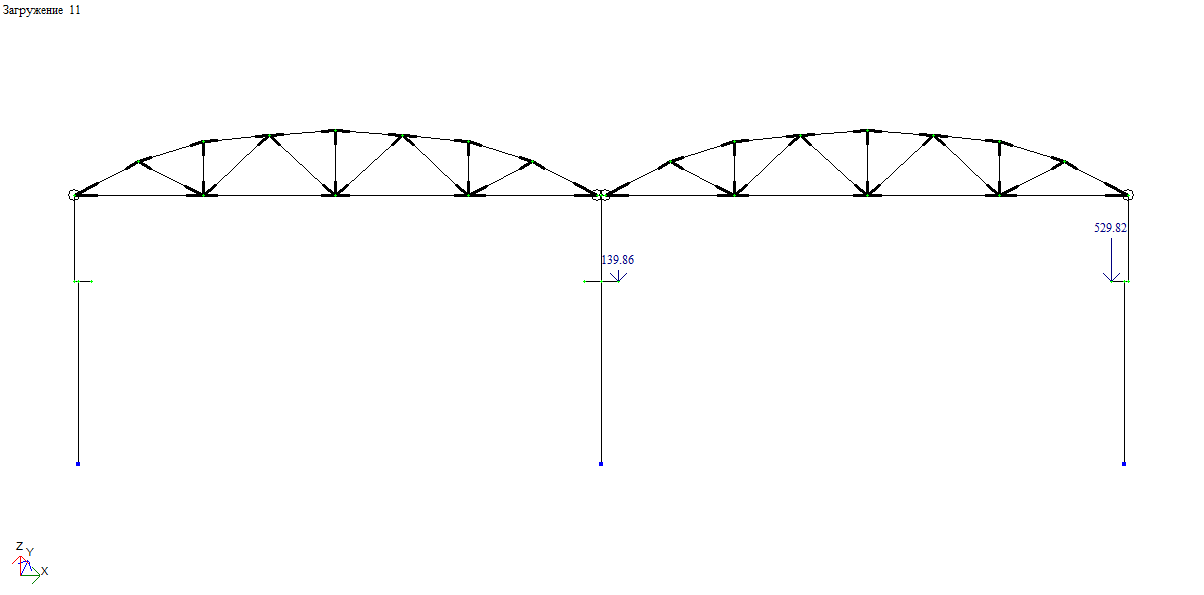

Загружение 11-Тормозное 1

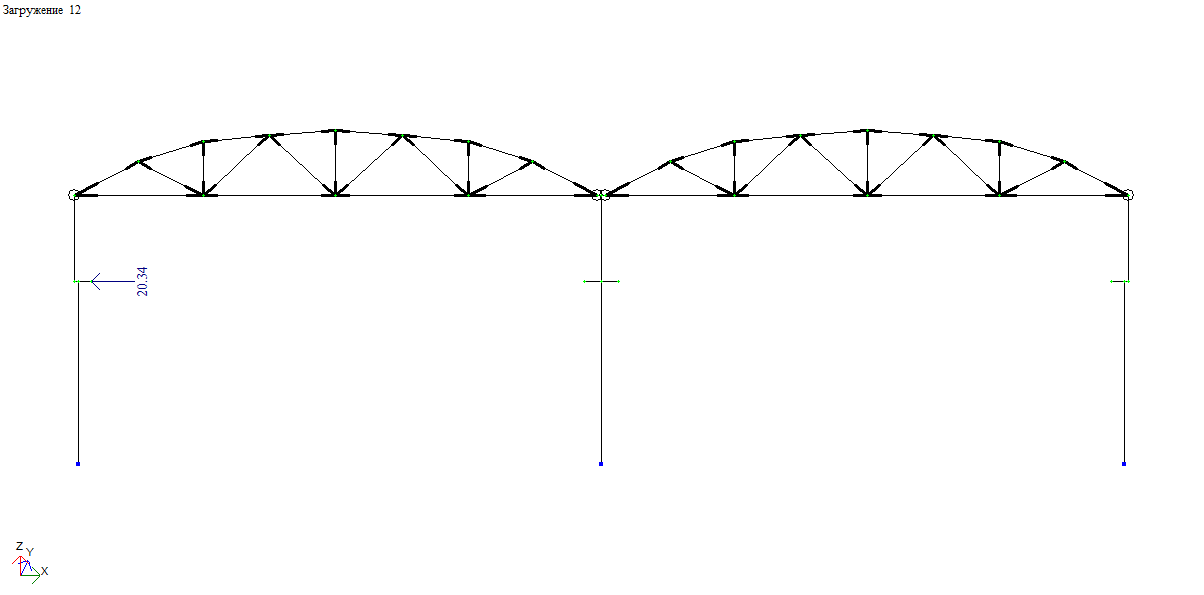

Загружение 12- Тормозное 2

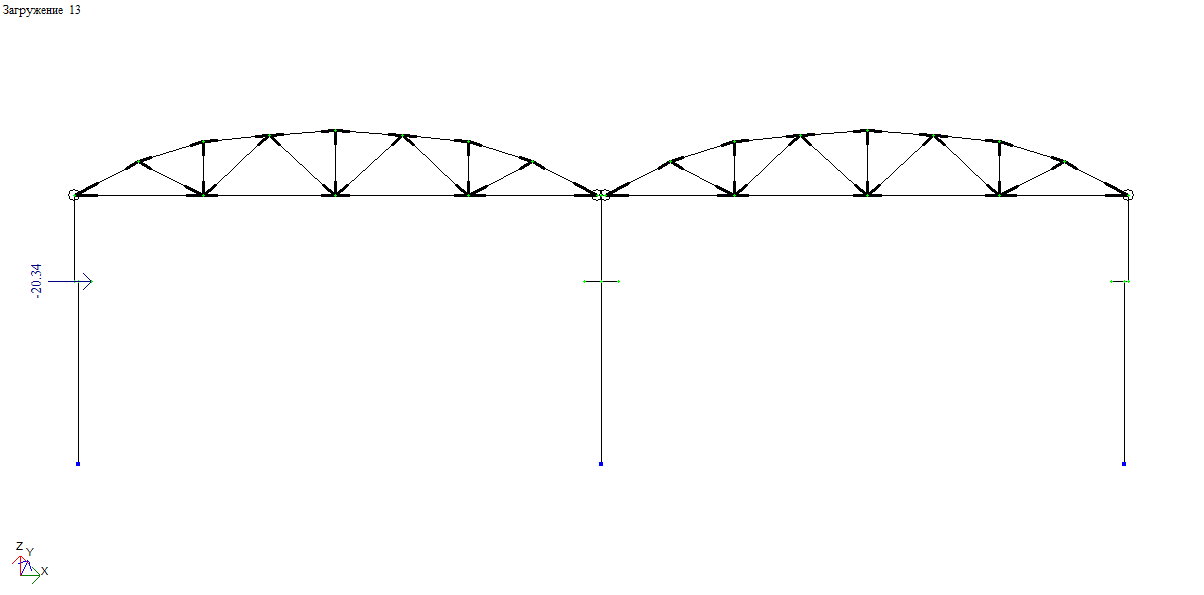

З
агружение
13- Тормозное 3
Загружение 14- Тормозное 4
О
пределение
усилий в колоннах.
Таблица 2.1. Определение основных сочетаний расчетных усилий в сечении 6 – 6 колонны по оси Б
|
Усилия |
|
|
|
№ сечен |
N (кН) |
My (кН*м) |
Qz (кН) |
№№ загруж |
1 |
-807.893 |
-88.872 |
9.862 |
1 2 4 7 |
1 |
-758.525 |
86.634 |
-22.384 |
1 2 6 |
1 |
-758.597 |
-87.788 |
11.016 |
1 2 7 |
1 |
-813.339 |
-22.688 |
-1.366 |
1 2 4 |
1 |
-1235.266 |
303.477 |
-21.681 |
1 2 6 8 10 12 |
1 |
-933.937 |
-366.662 |
44.711 |
1 2 4 7 9 11 12 |
1 |
-1284.561 |
301.173 |
-22.100 |
1 2 3 6 8 10 12 |
1 |
-1284.814 |
-211.150 |
48.955 |
1 2 4 7 8 11 12 |
1 |
-807.715 |
234.071 |
-33.856 |
1 2 3 6 10 14 |
|
Усилия |
|
|
|
№ сечен |
N (кН) |
My (кН*м) |
Qz (кН) |
№№ загруж |
1 |
-793.072 |
-19.175 |
-1.405 |
1 2 4 7 |
1 |
-758.562 |
-13.194 |
-1.471 |
1 2 6 |
1 |
-758.562 |
-13.194 |
-1.471 |
1 2 7 |
1 |
-796.906 |
-19.840 |
-1.398 |
1 2 4 |
1 |
-996.945 |
59.240 |
4.145 |
1 2 6 8 10 12 |
1 |
-856.079 |
-117.091 |
9.709 |
1 2 4 7 9 11 12 |
1 |
-1031.452 |
57.627 |
3.852 |
1 2 3 6 8 10 12 |
1 |
-1031.518 |
-39.335 |
11.831 |
1 2 4 7 8 11 12 |
1 |
-793.027 |
46.551 |
-6.814 |
1 2 3 6 10 14 |
