Расчет по сечениям, наклонным к продольной оси балки.
При расчете по наклонным сечениям балки таврового или двутаврового сечения свесы полок не учитываются, поэтому рассматривается прямоугольное сечение b x h = 200 x 800 мм.
Определим коэффициент φn, принимая А1= b ∙ h=0.2 ∙ 0.8= 0.16 м2 и приближенно усилие обжатия P(2):
P
(2)=
0,7·Аsp·σsp·γsp=0.7·679·(0.9·800)·0.8=273,77
кН;
P(2)/RbA1=273770/(27,5·160000)=0.062
φn
=

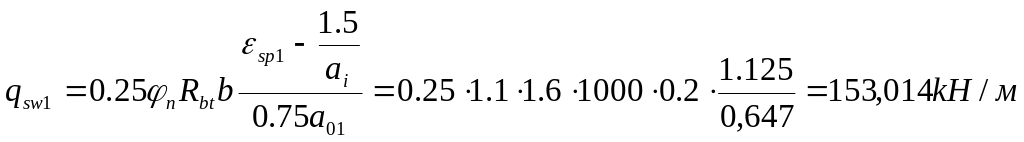

Определим
требуемую интенсивность хомутов,
принимая длину проекции наклонного
сечения с, равной расстоянию от опоры
до первого груза с = с1
= 1.48 м. Т.к. а1
= с1/
h0=1.48/0.74=2<3
а01=а1=2.

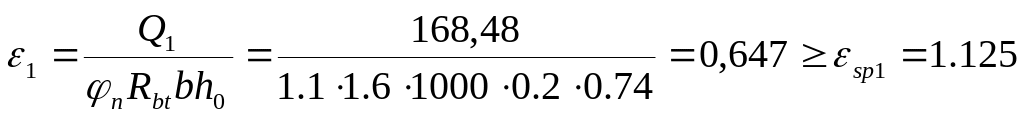

Коэффициент:
Поперечная сила на расстоянии с1 от опоры, с учетом собственного веса балки, равна
Поскольку
,
то
.

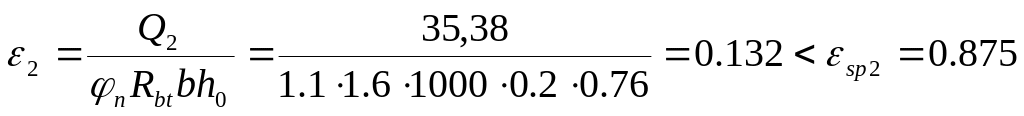

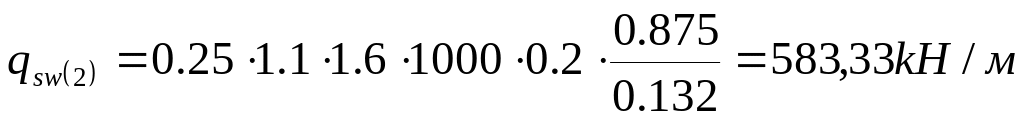

Определим требуемую интенсивность хомутов, принимая длину проекции наклонного сечения с, равной расстоянию от опоры до второго груза с = с2 = 2.68 м. Тогда а2 = с2/ h0=2.68/0.76=3.62>3 а02 = 2
Коэффициент:
.

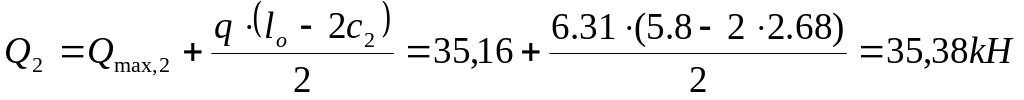

Поперечная сила на расстоянии с2 от опоры с учетом собственного балки веса, равна
Поскольку
,
то
Принимаем максимальное значение qsw= qsw2= 583,33 kH/м.
Шаг у опоры sw1≤ 0.5 h0 = 380 мм и не более 300 мм, а в пролете sw2≤ 3/4 h0= 600 мм и не более 600 мм. Принимаем шаг кратно 50 мм, т.е. у опоры sw1=300 мм, в пролете sw2=600 мм.

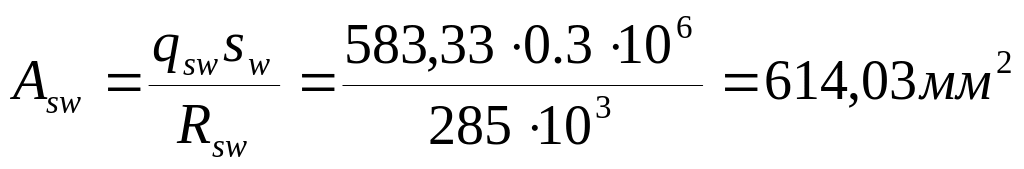

Требуемая площадь поперечной арматуры:
Принимаем хомуты диаметром 20 мм (Asw =628 мм2).
Т
огда

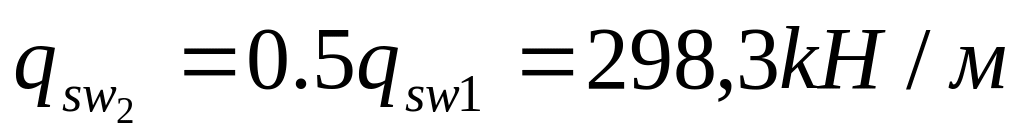

значение интенсивности установки
поперечных стержней у опоры:
Зададим длину участка с шагом хомутов sw1 равной расстоянию от опоры до первого груза l1=1.48 м и проверим условие прочности. Так как 2h0 +l1=2∙0.76+1.48= 2.96 м < с = 1.48 м, значение Qsw определяем, принимая с0=2h0 =1.48 м:
Qsw2 = 0,75·[596,6·1.48 – 298,3·(0)] =662,226кН
Значение проекции наклонной трещин:
c1= 1.48 м < 3ho = 3·0.74 = 2.28м.
Принимаем с=с1=1.48 м

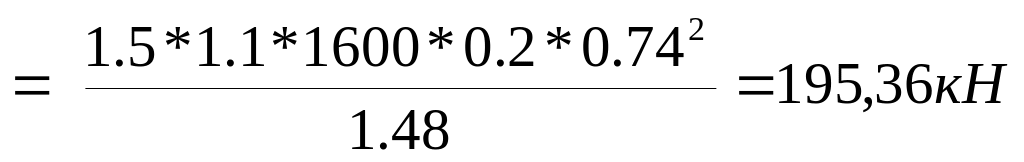

Qb1
Так
как Qb+Qsw
= 195,36+662,23=857,59 kH
Q1=168,48 kH,
т.е. прочность наклонного сечения
обеспечена.
Выполним проверку прочности при значении сi, равном расстоянию от опоры до второго груза, но
не более 0,5·l0. Так как l2 =2.68 > 0,5·5.8=2.9, принимаем с2 = 2,68м.
Поскольку c2 > 2h0 , принимаем со = 2ho = 1.48м. Тогда при 2ho + l1 =2·0.74 + 1.48 = 2.96м 2.96 м> с1 = 2.68м, значение Qsw определяем по формуле
3.64 [6],
Qsw2 = 0,75·[596,6·1.48 – 298,3(2.68-1.48)] =393,76кН;
При с2 = 2.68м > 3ho = 3·0.74 = 2.22м значение Qb соответствует его
минимальному значению:
Qb2 = Qb,min = 0,5φn·Rbt·b·hо;
Qb2 = 0,5·1,1·1,6·103·0,2·0.74 = 130,24кН.
Проверка несущей способности:
Qb2+ Qsw2 = 130,24 + 393,76 = 524кН > Q3 = 35,38кН, т.е. прочность наклонного сечения, расположенного под вторым грузом обеспечена.
Таким образом, в подкрановой балке в опорных участках на длину l =1.8 м устанавливаем хомуты с шагом sw1= 300мм, а в пролетной части с
шагом sw2 = 600мм.
Расчет выносливости сечений, нормальных и наклонных к продольной оси подкрановой балки Расчет на выносливость сжатого бетона
Давление от одного колеса при расчете на выносливость: Pd=140∙0.5∙0.95=66,5 kH
Максимальный нормативный изгибающий момент с учетом собственного веса:
,
где:
Нормативный изгибающий момент от собственного веса балки:

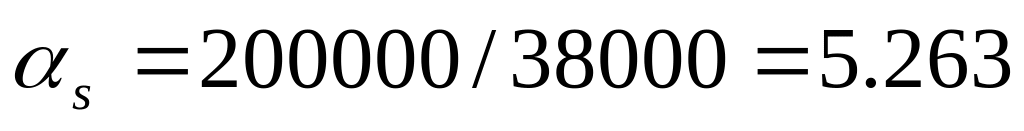

коэффициент
приведения для напрягаемой арматуры
равен:

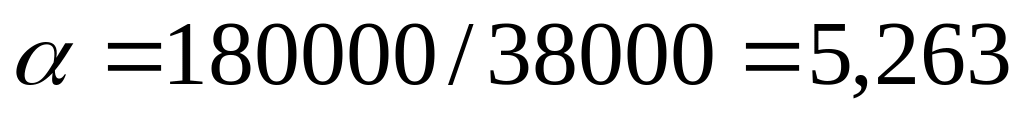

для стержневой
конструктивной арматуры:
Площадь приведенного сечения балки с учетом конструктивных стержней:
,
где:

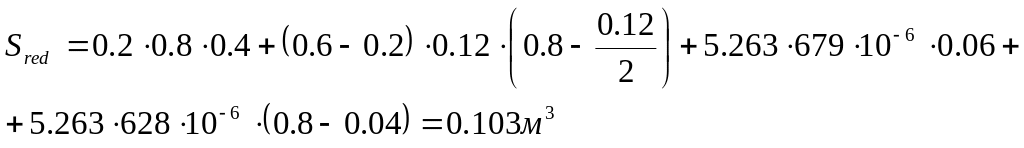

Статистический момент приведенного сечения относительно растянутой грани сечения балки:

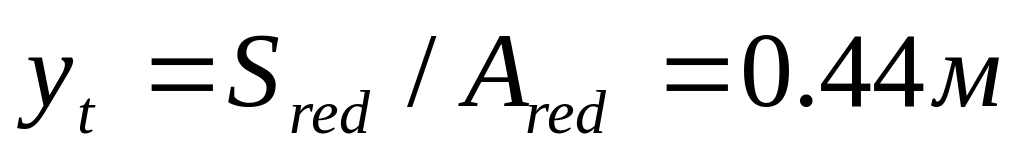

Расстояние
от оси арматуры до центра приведенного
сечения:
Момент инерции приведенного сечения Ired:

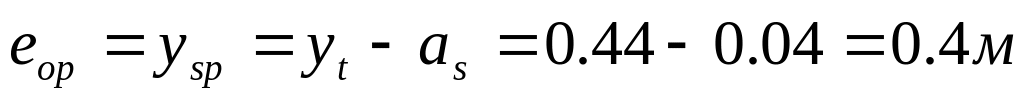

Определяем
эксцентриситет усилия обжатия:

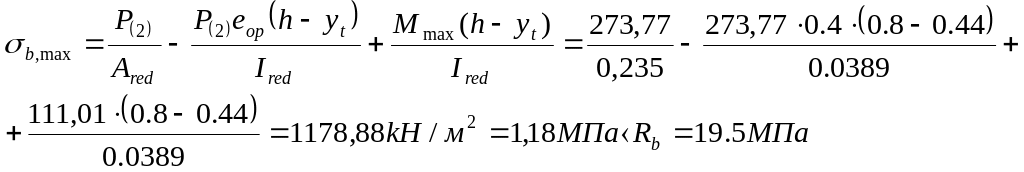

Максимальные сжимающие напряжения в бетоне:
П
рочность
сжатого бетона при однократном воздействии
крановом воздействии обеспечена.
Минимальные напряжения в бетоне сжатой зоны:
Определяем коэффициент асимметрии цикла:
Так как
,
выносливость сжатого бетона обеспечена.
