6. Расчет и конструирование стропильной фермы

Ферма представляется в виде свободно опертой шарнирно-стержневой системы, отвечающей выбранной конструктивной схеме фермы.

6.1. Расчетная схема фермы.

На ригель в общем случае действуют: собственный вес покрытий ; снег ; реактивные моменты левый и правый , возникающие вследствие защемления фермы в колоннах.

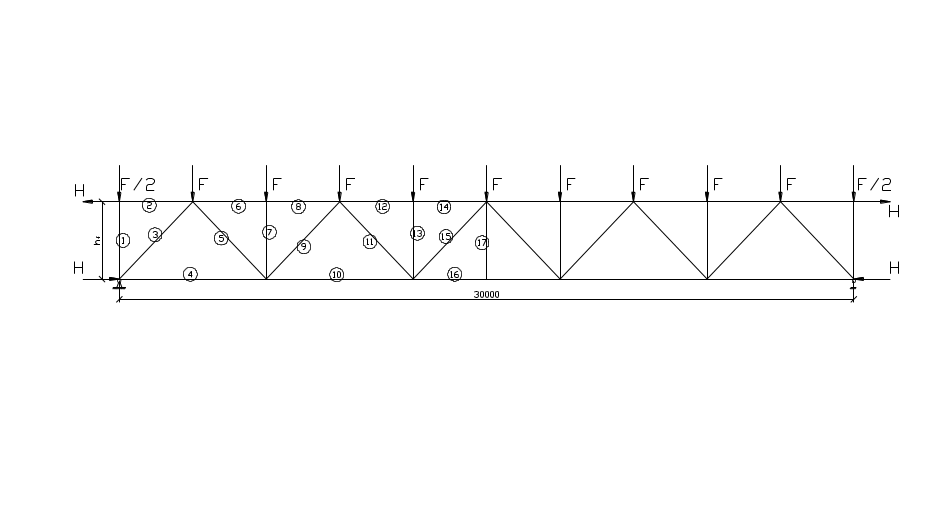

Равномерно распределенная по длине ригеля вертикальная нагрузка заменяется системой сосредоточенных сил, приложенных к узлам верхнего пояса фермы (рис. 14)

Рис. 14

Сосредоточенные расчетные вертикальные нагрузки в верхние узлы фермы от загружения ригеля рамы собственным весом покрытия и от загружения снегом составят:

, где размер панели верхнего пояса фермы

Моменты, возникающие от защемления фермы в колоннах, учитываются как нагрузки, приложенные на опорах свободно опертой фермы в виде пары горизонтальных сил

, где момент в сечении 3 – 3 от действия собственного веса покрытия и от снеговой нагрузки, высота фермы.

Статический расчет фермы произведен с использованием ЭЦВМ.

6.2. Подбор стержней стропильной фермы.

Стропильную ферму проектируем со всеми стержнями, состоящими из парных уголков, составленных в тавр.

6.3. Расчетные длины стержней фермы. Подбор поперечного сечения.

Расчетные длины стержней в плоскости фермы и из плоскости фермы определяются в соответствии с указаниями таблицы 11 [1]. При этом за расстояние между узлами верхнего пояса фермы, закрепленного от поперечного смещения из плоскости фермы при бесфонарном покрытии принимаем расстояние между ближайшими узлами верхнего пояса, к которым примыкает решетка горизонтальной связевой фермы в торцевом блоке. Для стержневых элементов решетки за примем расстояние между центрами соответствующих узлов.

Стержень 1 не рассчитываем, т.к. он является продолжением верхней части колонны.

Все стержни верхнего пояса фермы проектируем из спаренного равнополочного уголка, одинакового для стержней 2,6,8,12,14.

Все стержни нижнего пояса фермы проектируем из спаренного равнополочного уголка, одинакового для стержней 4,10,16.

Раскосы 5,9,11,15 проектируем из спаренного равнополочного уголка, одинакового для всех четырех стержней.

С тойки 7,13 и 17 проектируем из спаренного равнополочного уголка, одинакового для всех трех стержней.

Опорный раскос 3 проектируем из спаренного не равнополочного уголка, составленного широкими полками.

Рис. 15

для сжатых стержней;

для растянутых стержней;

Стержни 2,6,8,12,14 – верхний пояс фермы.

Наибольшее сжимающее усилие

Проверим №20 , , , , ,

Принимаем №20 , .

Лист

23

Стержни 4,10,16 – нижний пояс фермы.

Наибольшее растягивающее усилие по табл. 20* [1]

Проверим №16 , , , , .

Принимаем №16 , .

Стержни 5,9,11,15 – раскосы фермы.

Наибольшее растягивающее усилие по табл. 20* [1]

Наибольшее сжимающее усилие

Проверим №15 , , , , ,

Принимаем №15 , .

Стержень 3 – опорный раскос фермы.

Наибольшее сжимающее усилие

Проверим №20 , , , , , , ,

Принимаем №20 , , , .

Стержень 7,13,17 – стойки фермы.

Наибольшее сжимающее усилие

Проверим №9 , , , , , ,

Принимаем №9 , , .

Лист

24
