Збір навантажень на перекриття

Тип навантаження та його характеристичне значення		Експлуатаційне навантаження , кН/м2		Граничне навантаження , кН/м2
Постійне від ваги: 1 м² панелі перекриття зі за шпаруванням стиків	1,05	3,26	1,1	3,59
1 м² плиткової підлоги		1,47	1,3	1,91
Разом постійне	—	4,73	—	5,50
Тимчасове ( згідно з завданням): характеристичне значення	1,05	6,30	1,2	7,56
Квазіпостійне значення
Разом	—	11,03	—	13,06

Примітка: - коефіцієнти надійності, відповідно за граничним, експлуатаційним та квазіпостійним значенням навантажень.

Таблиця 3.3

Спрощені параметри конструкцій підлоги перекрить багатоповерхових промислових споруд

Конструкція підлоги	Товщина, мм	Маса 1 м2, кг
Плиткова	70	140	1,3
Цементна	25	60	1,3
Асфальтова	40	80	1,3
Паркетна	90	100	1,2

Розподілене навантаження на плиту перекриття:

• граничне значення:

;

• експлуатаційне:

;

• довготривале експлуатаційне:

.

Граничне розподілене навантаження на збірний ригель перекриття:

в якому постійне навантаження складає:

а тимчасове:

.

Граничне навантаження на колону 1-го поверху:

Вантажна площа на колону:

Постійне навантаження на колону:

де n – кількість поверхів;

– постійне навантаження від одного перекриття (від плит перекриття та власної ваги ригелів);

– постійне навантаження від покриття;

– власна вага колон;

– власна вага колони 1-го поверху.

Отже, постійне навантаження на колону:

.

Тимчасові навантаження на колону:

• від перекриттів:

• від снігу на покриття:

(3.1)

де (за табл. 8.1 ДБН [6] для виробничої будівлі з стандартним періодом експлуатації Т=60 років згідно (з дод. В з [6]));

Па =1,6 кН/м² для м. Харків (для інших міст дивись додаток А);

для плоскої покрівлі та звичайних умов (див. п.8.6 ДБН [6]);

Отже,

Розрахункові сполучення навантажень на колону:

-

-

де – коефіцієнт сполучення різних видів короткочасних навантажень (п.4.18 ДБН [6]).

Підсумкове розрахункове граничне навантаження на колону:

3.3. Розрахунок і конструювання збірної круглопорожнистої панелі перекриття за міцністю.

Основні вхідні дані (характеристики бетону та арматури в залежності від їх класу наведені в додатку Б):

• загальний переріз наведено на рис. 3.4;

• бетон – класу С16/20 з наступними характеристиками: розрахункова міцність на стиск , характеристична міцність на стиск , гранична деформація ;

• арматура повздовжня – переднапружена класу А800С з міцністю , модулем пружності ;

• поперечне армування – з арматури класу А240С з , ;

• розрахункові зусилля – як для шарнірно опертої балки.

Граничні розрахункові навантаження на панель (врахована більша розрахункова довжина):

,

.

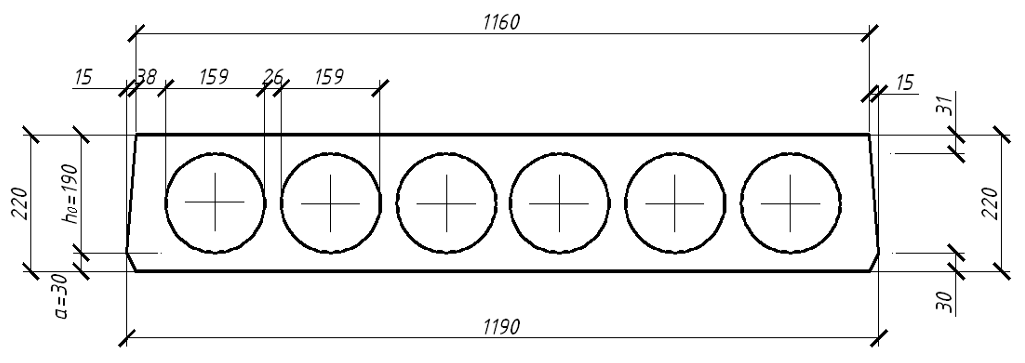

Рис. 3.4. Загальна схема перерізу панелі перекриття.

Для розрахунку за І групою граничних станів (за міцністю) приймається еквівалентний тавровий переріз, в якому не враховується розтягнута ділянка (полка) бетону, з наступними розмірами: ширина полки мм; сумарна товщина ребра мм, товщина полки мм (рис. 3.5).

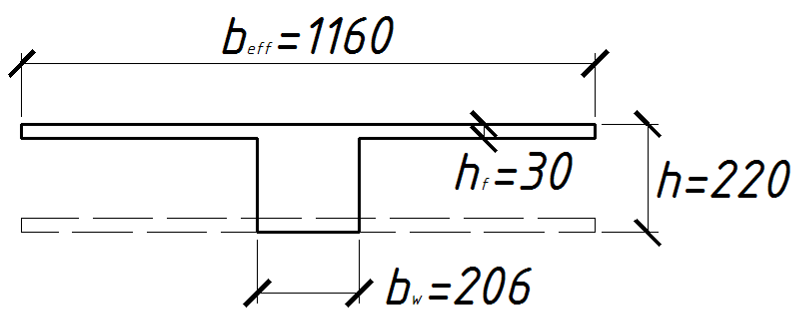

Рис. 3.5. Еквівалентний тавровий переріз.
