Значення кута θ в залежності від значення виразу


21,8	0,400	2,500	2,900	34	0,675	1,483	2,157
22	0,404	2,475	2,879	35	0,700	1,428	2,128
23	0,424	2,356	2,780	36	0,727	1,376	2,103
24	0,445	2,246	2,691	37	0,754	1,327	2,081
25	0,466	2,145	2,611	38	0,781	1,280	2,061
26	0,488	2,050	2,538	39	0,810	1,235	2,045
27	0,510	1,963	2,472	40	0,839	1,192	2,031
28	0,532	1,881	2,412	41	0,869	1,150	2,020
29	0,554	1,804	2,358	42	0,900	1,111	2,011
30	0,577	1,732	2,309	43	0,933	1,072	2,005
31	0,601	1,664	2,265	44	0,966	1,036	2,001
32	0,625	1,600	2,225	45	1,000	1,000	2,000
33	0,649	1,540	2,189

Примітки: Якщо >2,9, то приймаємо θ=21,8°; якщо 2,0 < < 2,9 то приймаємо відповідне значення кута θ; якщо < 2,0, то міцність умовного стиснутого елемента стінки є недостатньою, тобто необхідно збільшувати переріз або клас бетону.

Додаток Д

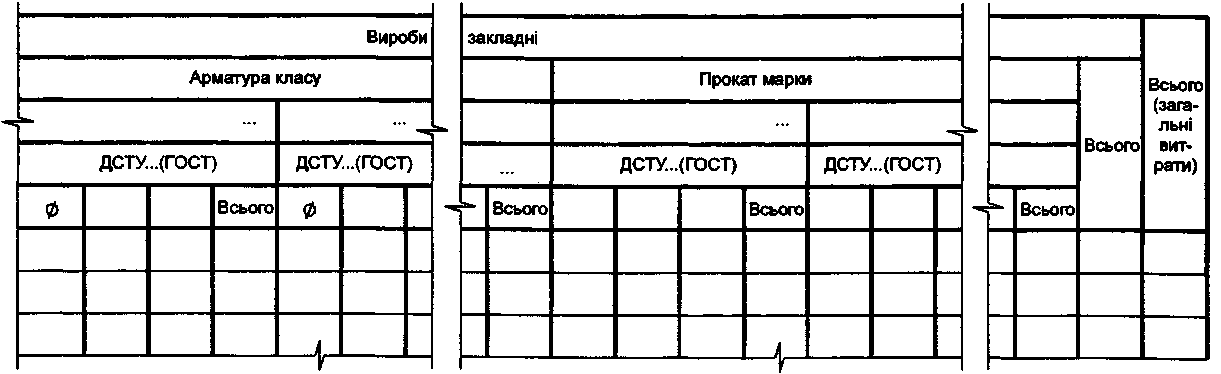

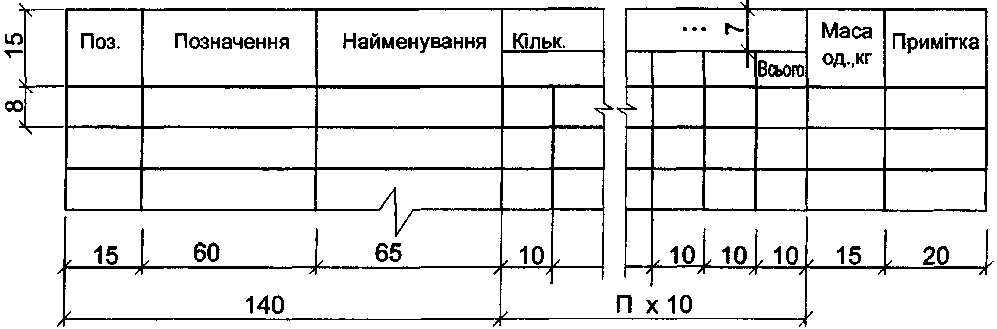

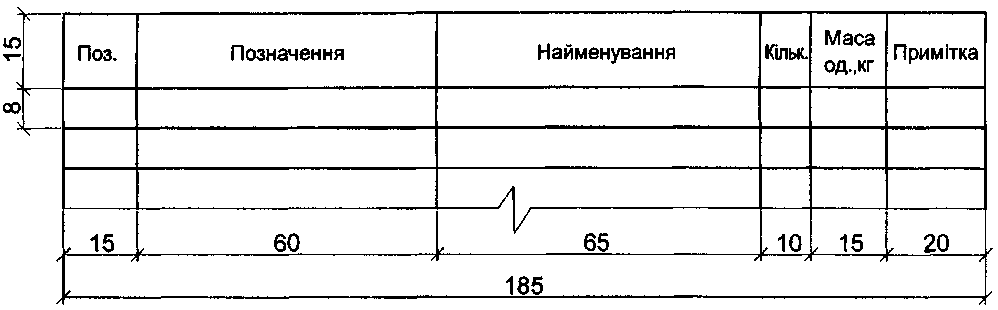

Рис. Д.1. Форма специфікації до схеми розташування елементів збірної конструкції, монолітної залізобетонної конструкції.

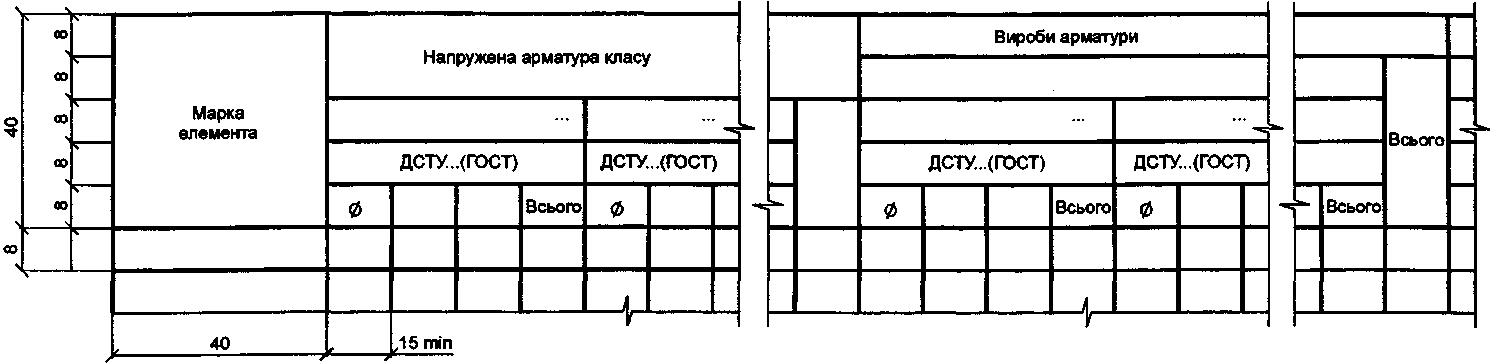

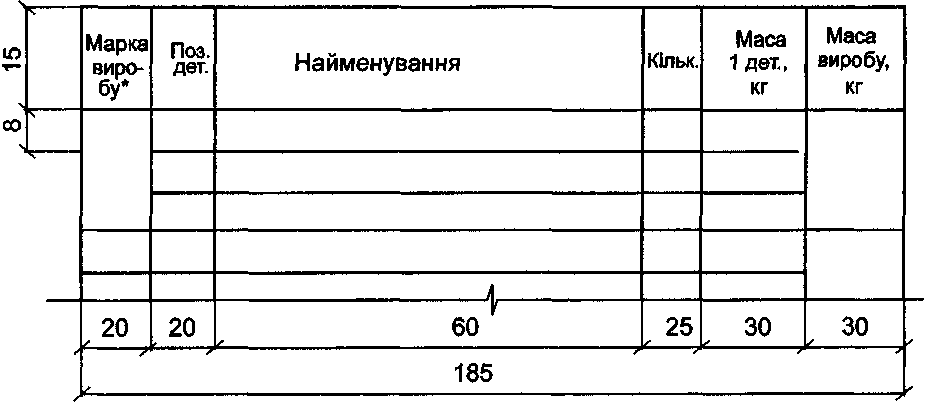

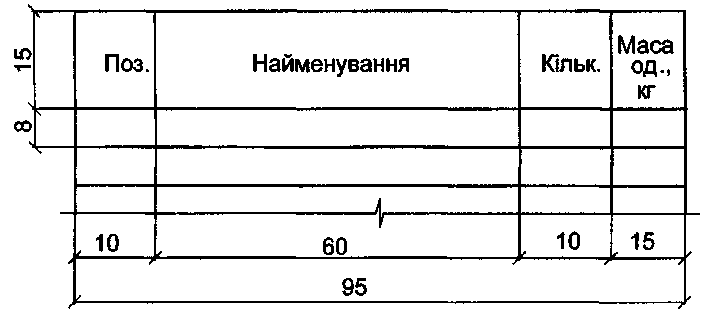

Рис. Д.2. Форма групової специфікації.

Вказівки щодо заповнення специфікації та групової специфікації

У специфікаціях вказують:

а) у графі "Поз." – позиції (марки) елементів конструкцій, установок;

б) у графі "Позначення" – позначення основних документів на елементи конструкцій, які записують у специфікацію, обладнання та виробів або стандартів (технічних умов) на них;

в) у графі "Найменування" – найменування елементів конструкцій, обладнання, виробів та їх марки. Допускається на групу однойменних елементів вказувати найменування один раз і його підкреслювати;

г) у графі "Кільк." форми 7 – кількість елементів. У графі "Кільк..." форми 8 – замість трьох крапок записують "за схемою", "на поверх" тощо, а нижче – порядкові номери схем розташування або поверхів;

д) у графі "Маса од., кг" – масу у кілограмах. Допускається наводити масу у тоннах, але з позначенням одиниці виміру;

е) у графі "Примітка" – додаткові відомості, наприклад, одиницю вимірювання маси.
